本文选用某办公楼为案例，采用Revit软件结合疏散仿真软件Pathfinder对整楼紧急疏散过程进行仿真模拟与分析。
Pathfinder是一款人员进出与运动的模拟器，通过设置相关参数，使疏散人群中每个个体的移动进行图形化的虚拟演练，从而准确计算出每个个体的疏散时间，且能观察每个个体的疏散过程，为该楼在紧急情况下的人员疏散提供参考。
01项目简介
案例项目建筑功能为办公楼，建筑共5层，首层设有疏散出口一个，一部疏散楼梯，一部电梯，其中电梯在模拟过程中不参与疏散。
本次模拟按照办公楼高峰期人员进行模拟，并在软件中对人员速度、觉醒时间、行为选择等特征值进行设定，办公区域内阻碍人员疏散运动的桌椅柜通过矩形障碍物方式进行展现。
02创建几何模型
1.模型导入

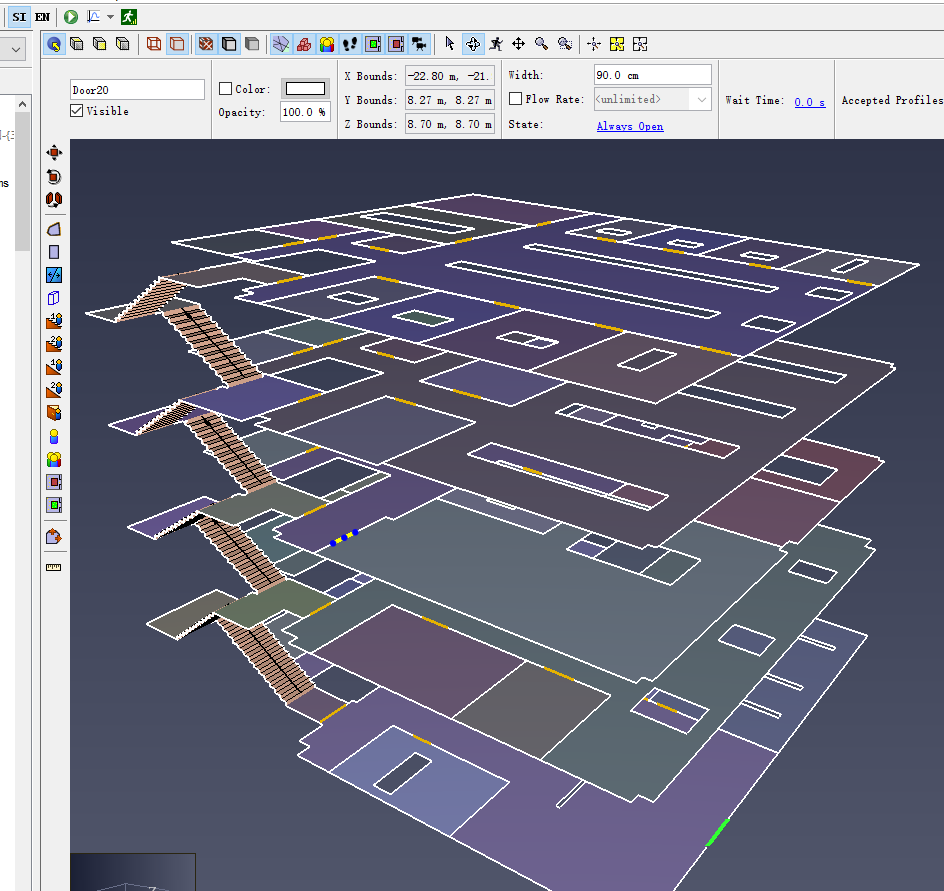

将Revit模型进行处理，通过FBX格式导入到Pathfinder中：
2.构件创建
房间创建：
楼梯创建：
障碍物创建：

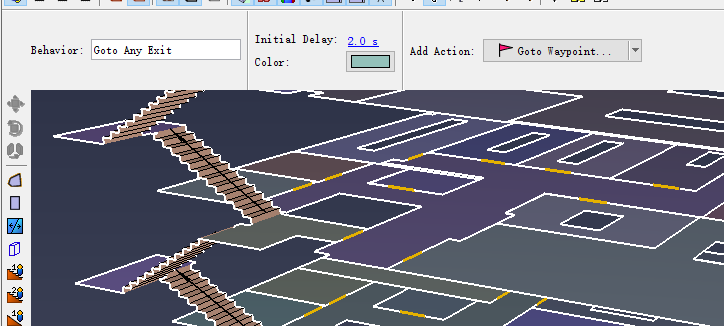

5.添加人员

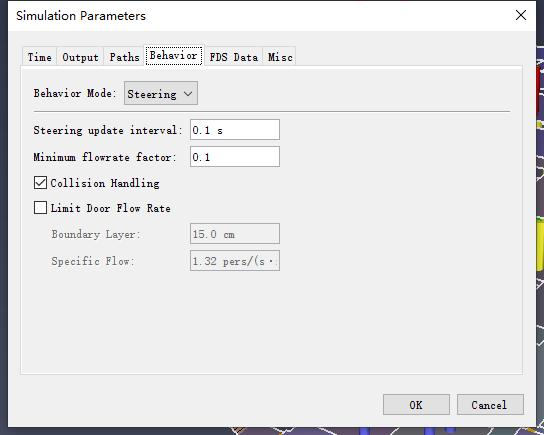

6.运行求解
选择上方菜单栏中的Run simulation，等待计算完成。
最终经计算，在该案例办公楼高峰人员情况下，疏散时间是229秒。
03结果分析
1.3D数据展示

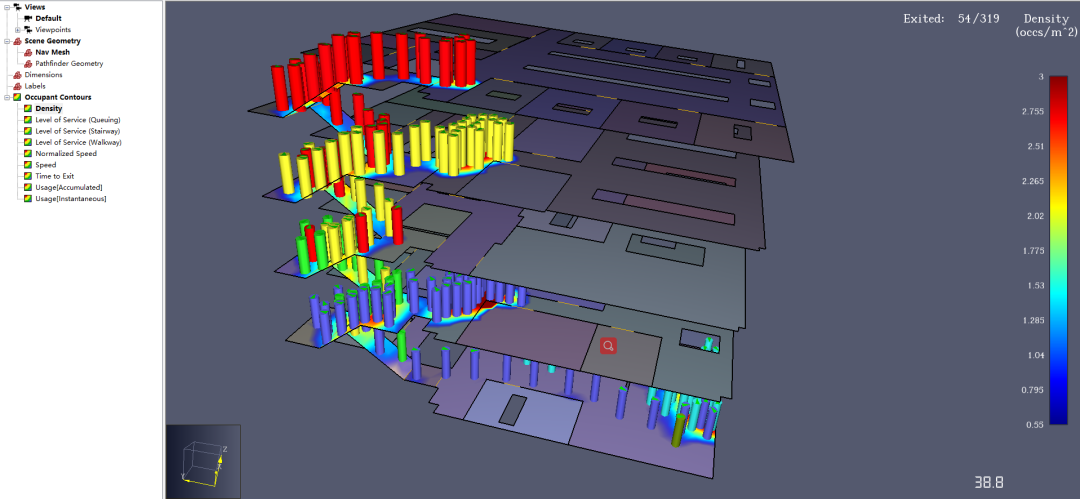

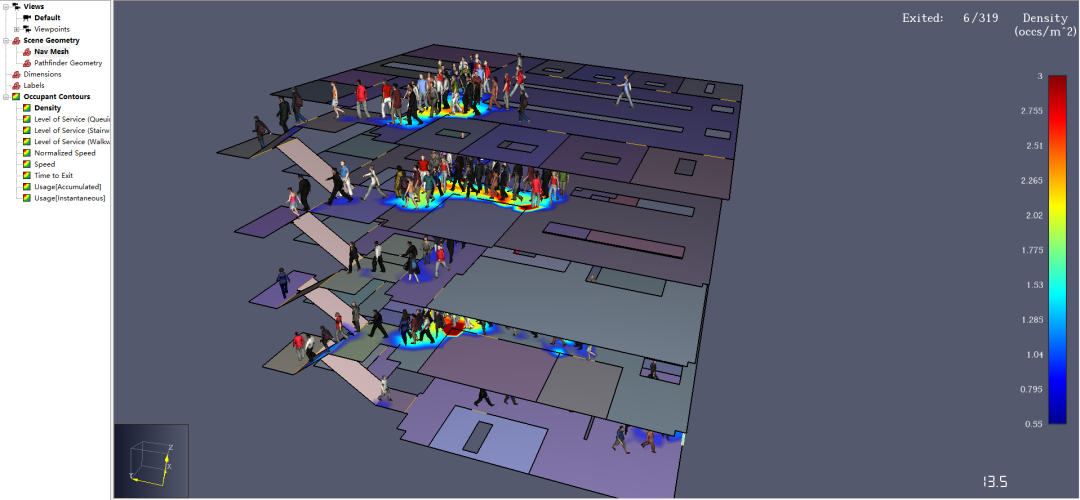

人员实时密度图形：

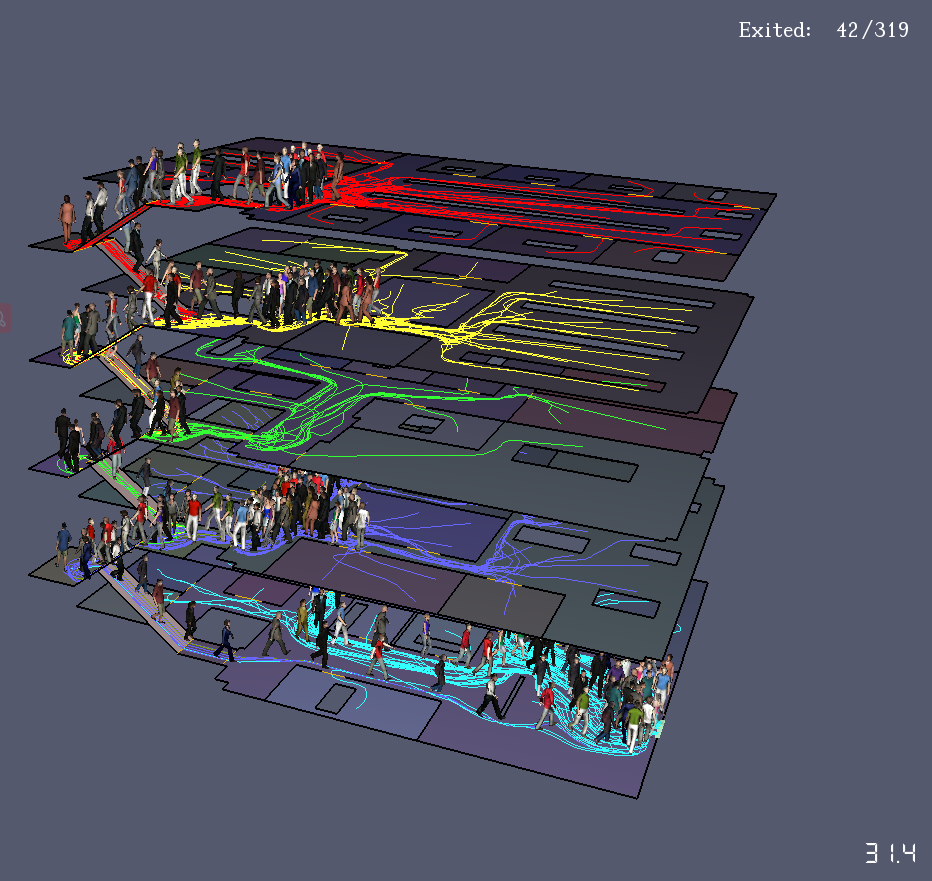

人员行走轨迹图：

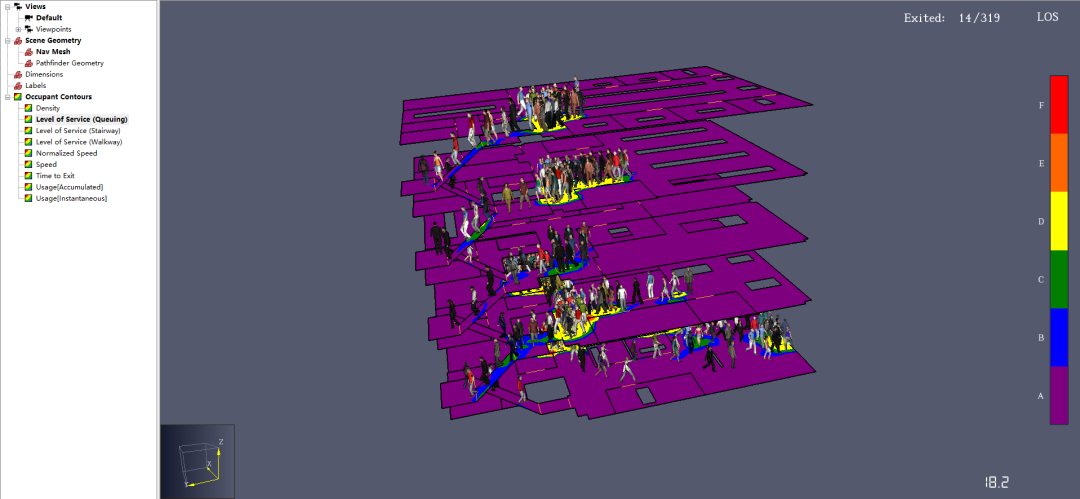

人员排队等级图：

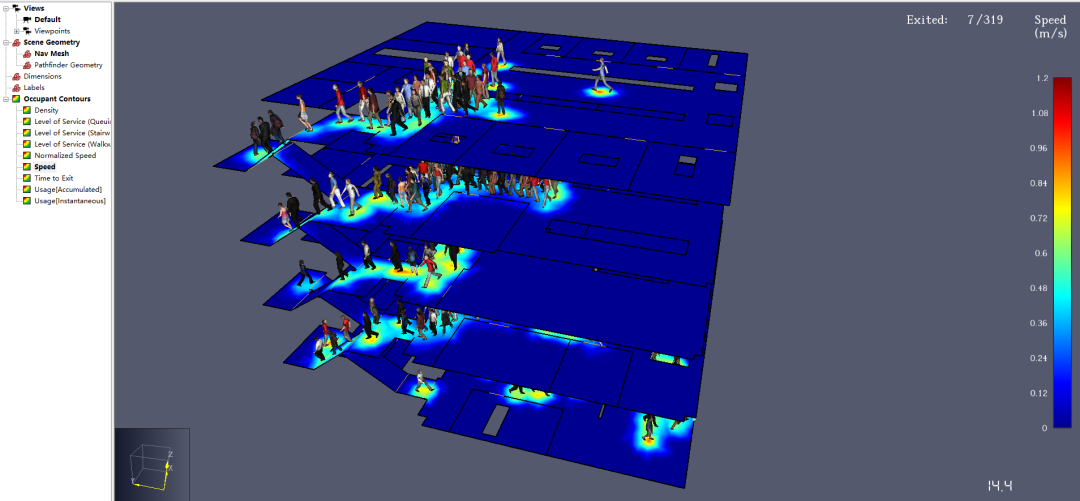

人员实时速度图：

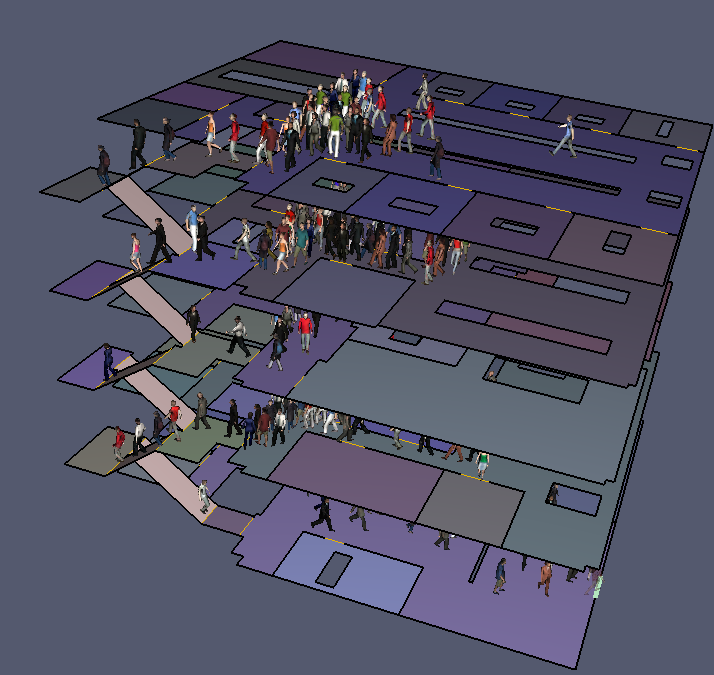

还可对不同楼层人员进行颜色区分，以分析不同楼层的人员通过时间：
2.2D数据展示:

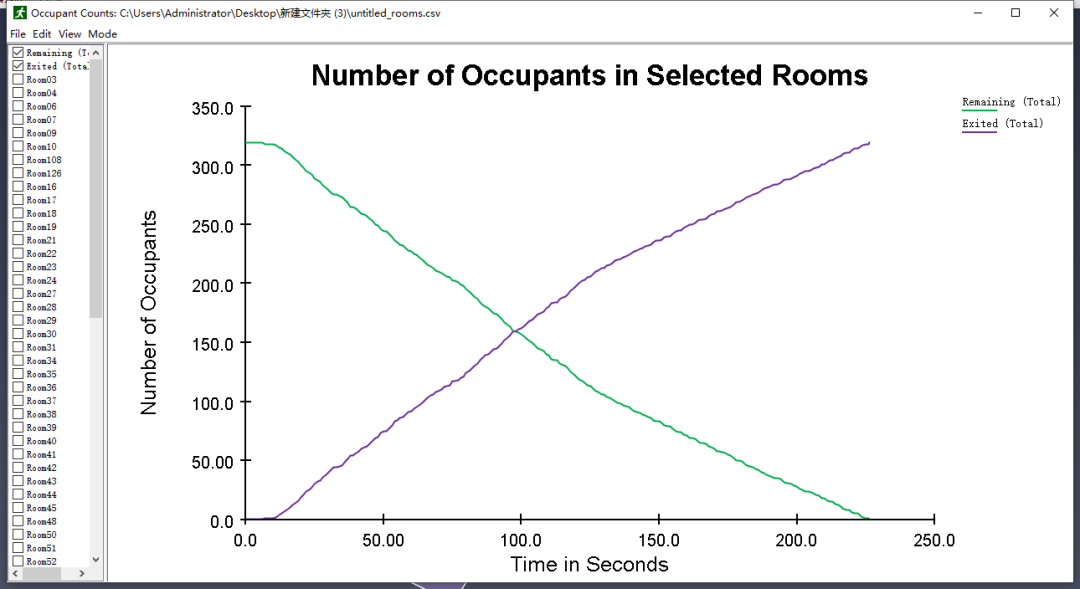

选定房间的人数曲线图：

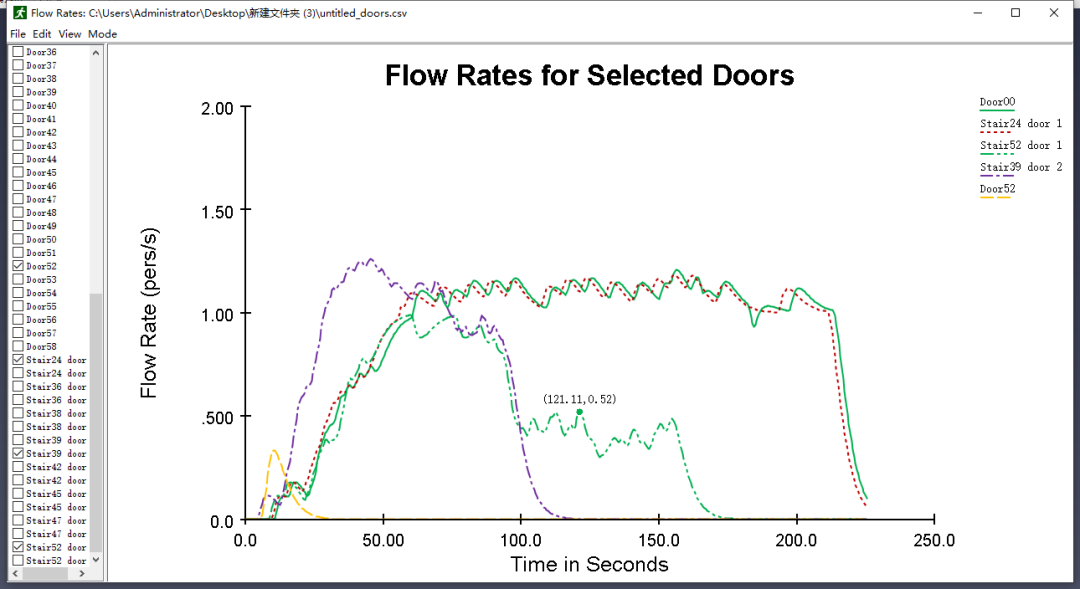

选择相应的门后，可以查看门的通过率：

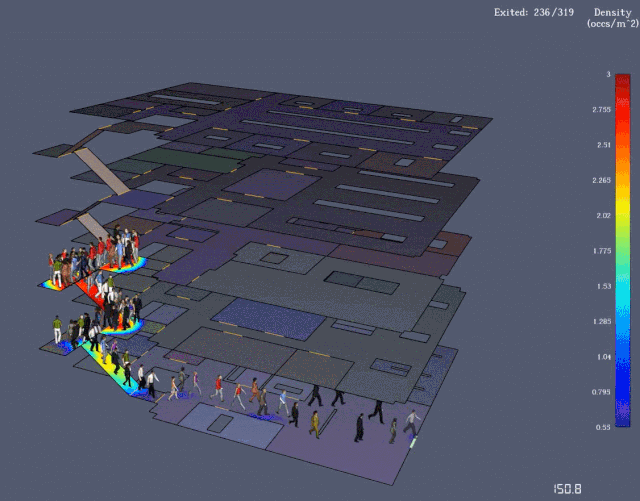

疏散模拟实况：
04结论
1)根据高峰期模拟结果，本案例初期时间内疏散出口位置发生了较大拥堵；
2)在本案例中通过设置建筑内部结构，模拟了人们在复杂环境下的疏散问题，当墙设置方向与疏散方向有交叉时，人们会付出更多的时间绕过墙体到达出口，且该处极易长时间大面积拥堵，所以离出口较近的墙的设置方向应与疏散方向平行能够最大化提高疏散效率。
