问题：revit中楼板如何开洞？有两种方式，我们来看一下

1.首先在revit中创建一块楼板，如图(1)

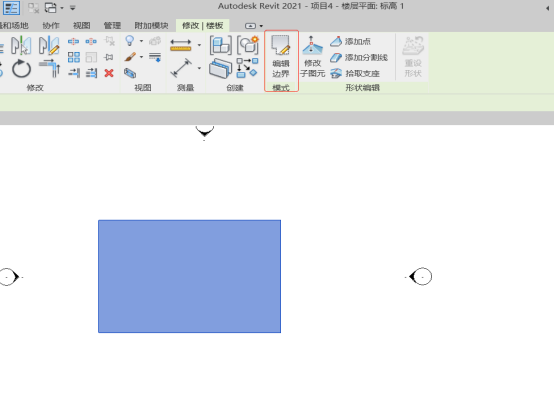

2. 选中楼板，编辑边界命令，如图(2)

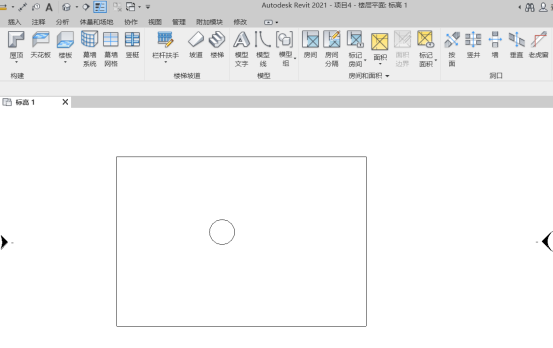

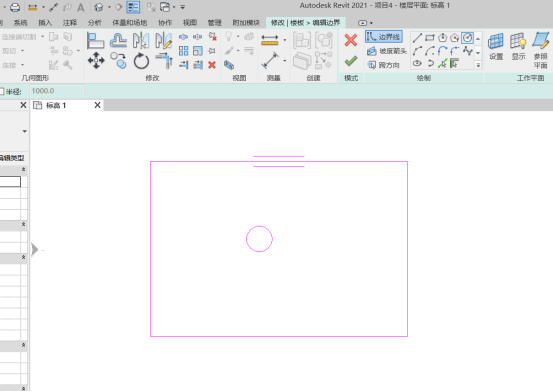

3. 草图里，圆形命令，如图(3)

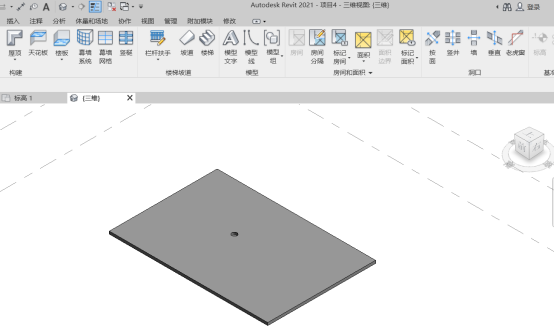

4. 完成，就开好了，一种方式，如图（4）所示

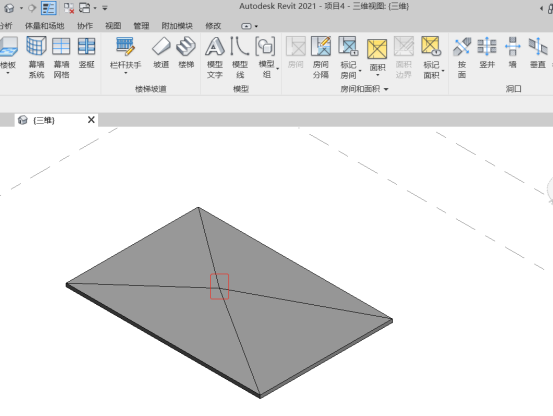

5. 但是对于，修改子图元，设置了局部坡度的楼板，如图（5）所示

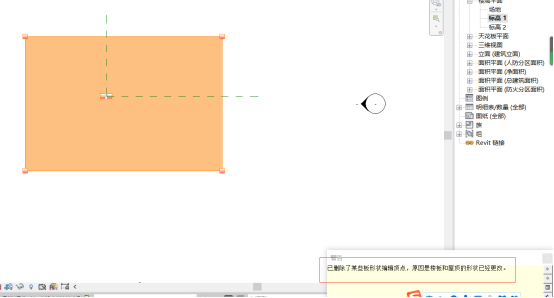

6. 用编辑边界命令，完成，会有下部提示，把点删除了，楼板的形状也修改了，如图（6）所示

7. 楼板没有坡度了，如图（7）所示

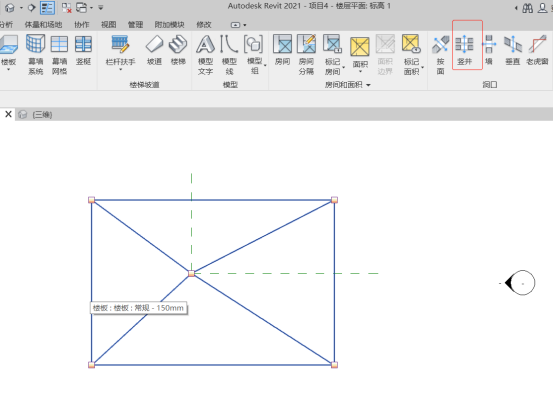

8. 这时候我们可以用竖井命令，只开洞，不涉及楼板编辑，如图（8）所示

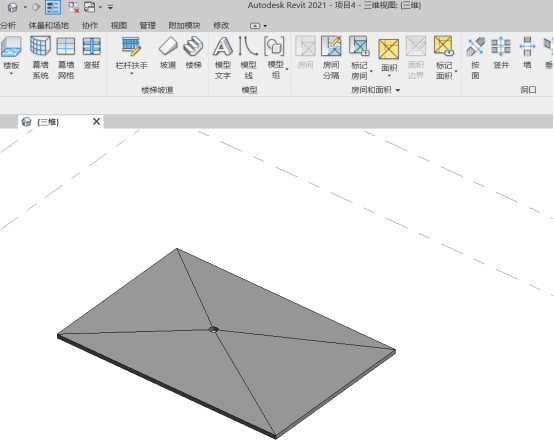

9. 这样洞口就开好了，如图（9）所示
