将勾绘线应用到视图时候，表面填充图案显示噪波或不需要的不一致。

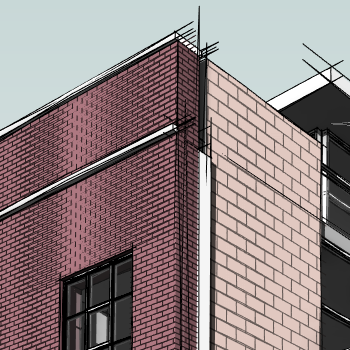

问题：在视图中启用了勾绘线。在表面填充图案显示的位置，勾绘线生成波纹填充图案、视觉噪波或不一致。您可能会注意到，图元的该效果会显示小型表面填充图案，包括木质楼板、屋顶瓷砖、外砖墙和侧隔板。

这些效果是应用到模型中线（包括表面填充图案）的抖动数量。在将勾绘线应用到视图时，长线的抖动程度会比短线高。该行为会导致受影响图元的部分部件产生不规则的填充图案。

解决方案：请执行下列操作之一以实现所需的效果：

1、关闭受影响图元的表面填充图案：在图元上单击鼠标右键，然后单击“替换视图中的图形”“按图元”或“按类别”。展开“表面填充图案”，然后清除“可见”复选框。

2、减少“选项”对话框“图形显示”上设置的“抖动”值。
