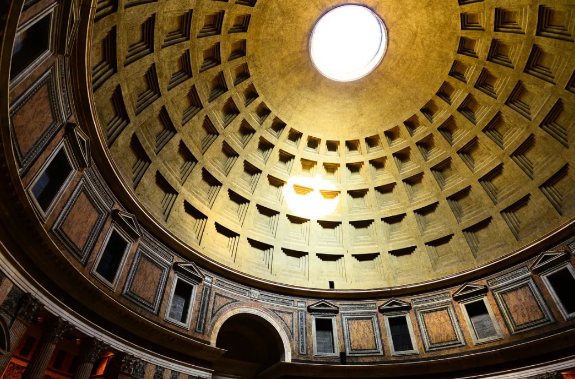

万神庙位于意大利首都罗马圆形广场的北部，是罗马最古老的建筑之一，也是古罗马建筑的代表作。万神庙采用了穹顶覆盖的集中式形制，它也是罗马穹顶技术的最高代表。万神庙的顶部是一个奇特的结构，它的顶部有一个圆形大洞，这是整个神庙唯一的采光点，这一巧妙的结构使得光线从上而下倾泻，给人以神秘庄严的感觉。而今穹顶的结构应用于许多建筑中，如美国国会大厦、印度泰姬陵等。

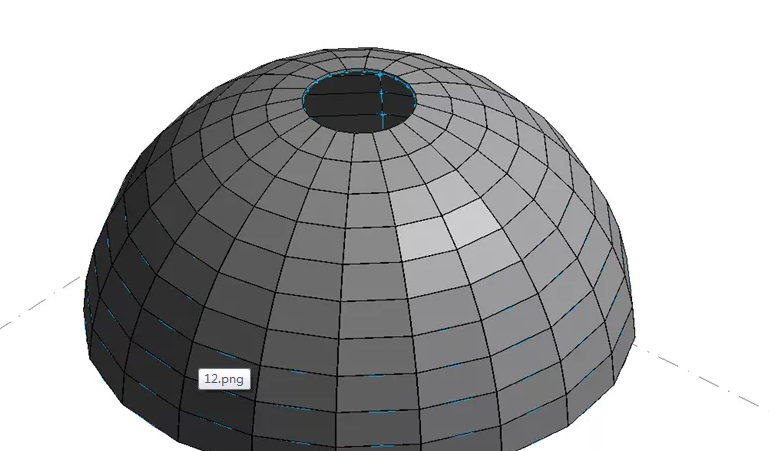

我们通常是使用体量来建模，而穹顶在项目中创建起来是较为复杂的，如果要建立如图的穹顶体量，其中的每一块嵌板无论是尺寸还是面积都略有区别，这就使得工作量大大提升，为了提高建模效率，我们可以使用自适应族来布置。

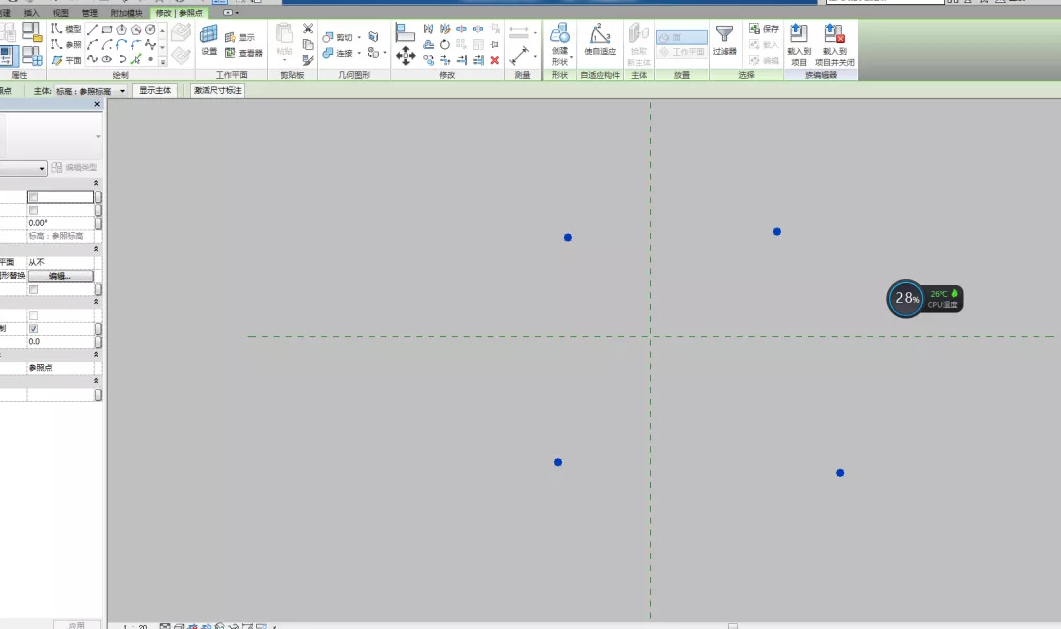

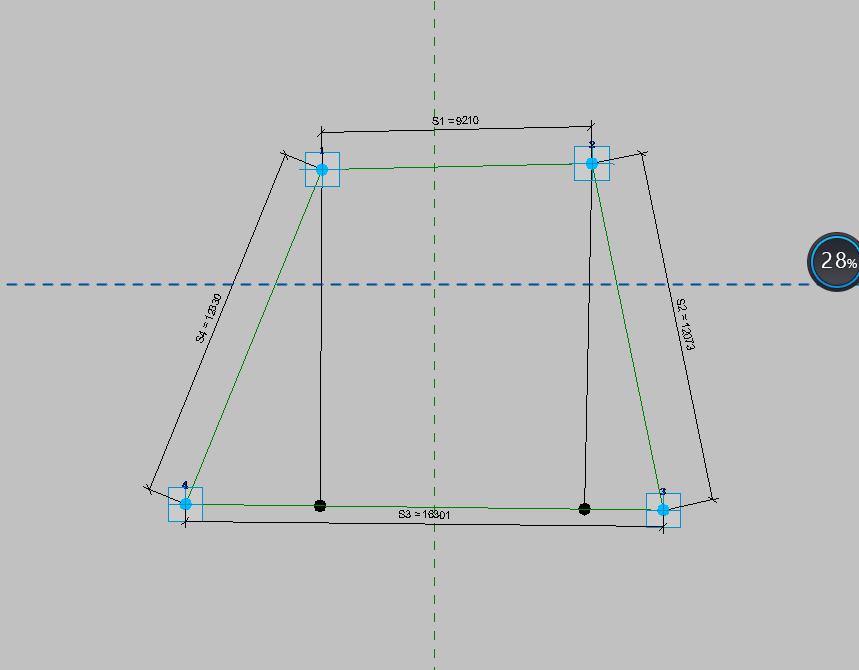

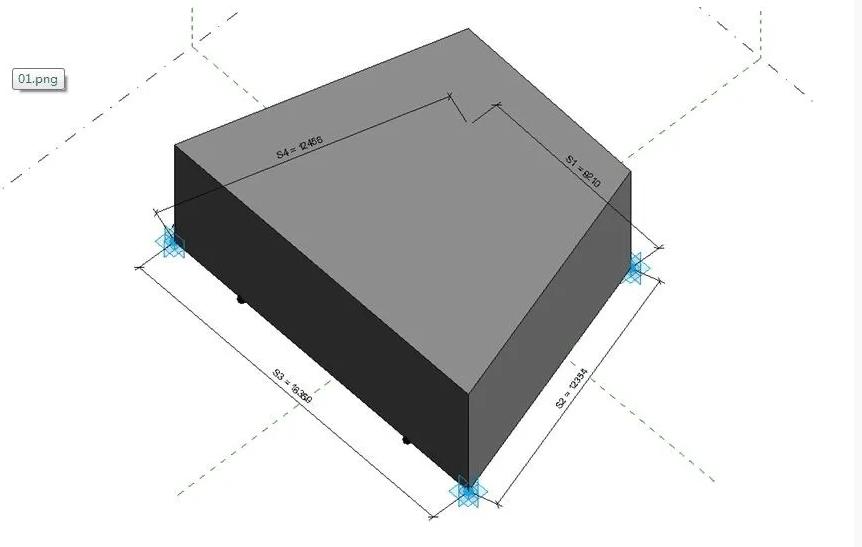

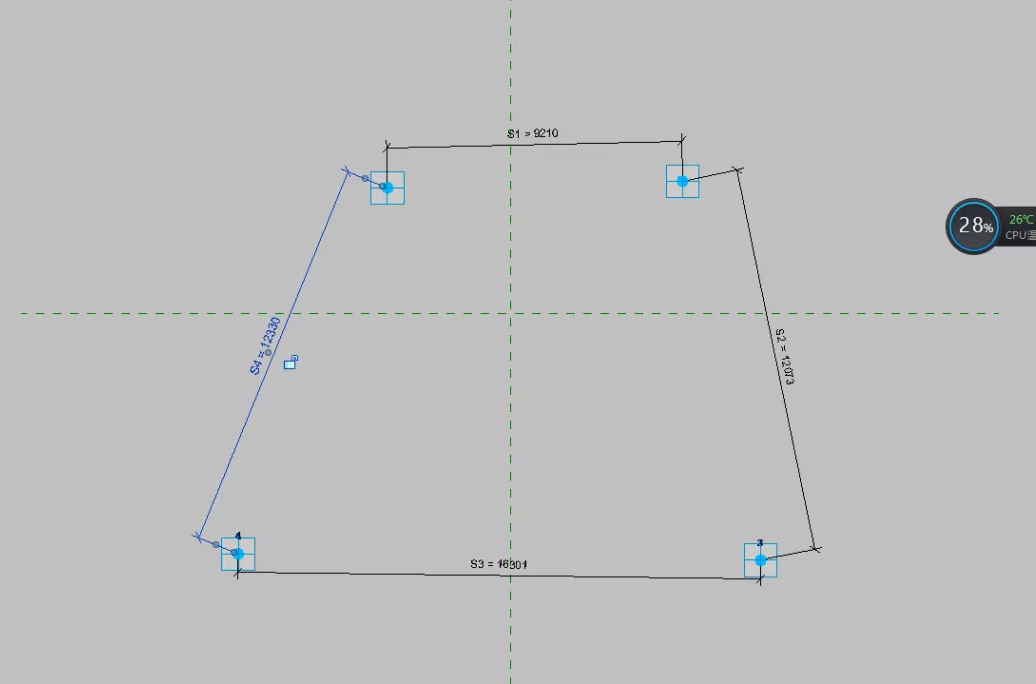

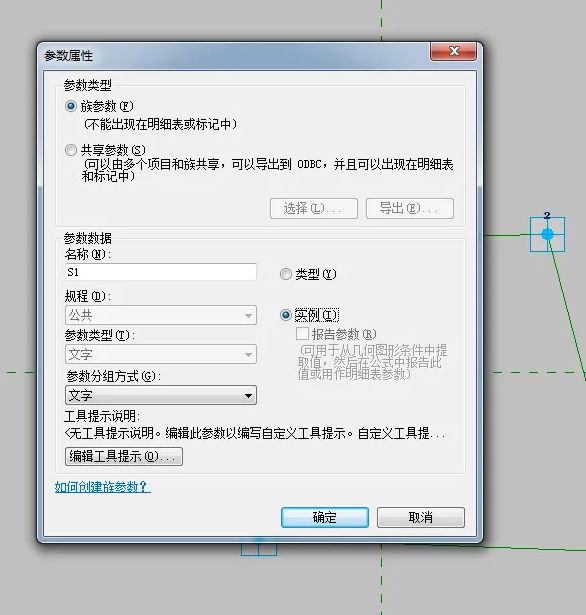

打开“自适应公制常规模型”后布置4个参照点，将其修改为自适应点，然后“使用参照线一一通过点的样曲线连接起来”，对自适应点进行注释，注释完成后将其创建为报告参数：S1、S2、S3、S4。将自适应点修改好后，用于确定嵌板的尺寸，报告参数用于控制洞口尺寸参数。
在弧形穹顶上方有窗洞，始终处于嵌板的中心位置，所以我们需要使用两个参照点来确定两条边。将参照点“测量”设置正确，然后将测量类型调整为线段长度用于控制距离自适应点的距离，并使用“通过点的样曲线”连接起来。
将两个参照点的“线段长度”分别关联D1、D2实例参数上。打开“族类型”对话框，新建“D”实例参数，并为D1、D2、D3赋予公式。
在两条参照线上分别放置两个参照点，同样的调整“测量”点以及“测量类型”，将“线段长度”关联到实例参数“H1”上。在两条参照线上分别放置两个参照点，同样的调整“测量”点以及“测量类型”，将“线段长度”关联到实例参数“H1”上。
然后使用“通过点的样条曲线”将参照点连接起来。
同样的，想要驱动窗洞的宽度，在两条参照线中分别布置两个参照点，调整“测量”点以及“测量类型”，将“线段长度”关联到实例参数“L1”上。

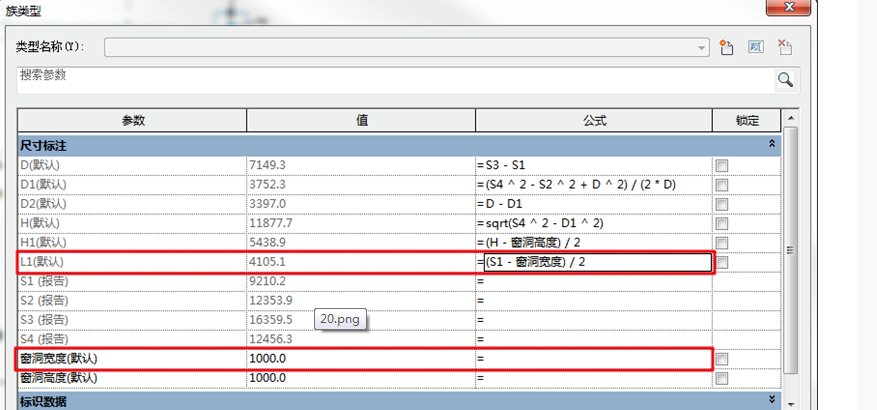

接着在“族类型”对话框中新建“窗洞宽度”的实例参数，最后为其赋予公式。
将嵌板以及窗洞的尺寸都给确定完成之后，选中轮廓分别创建嵌板实体形状以及窗洞空心形状。

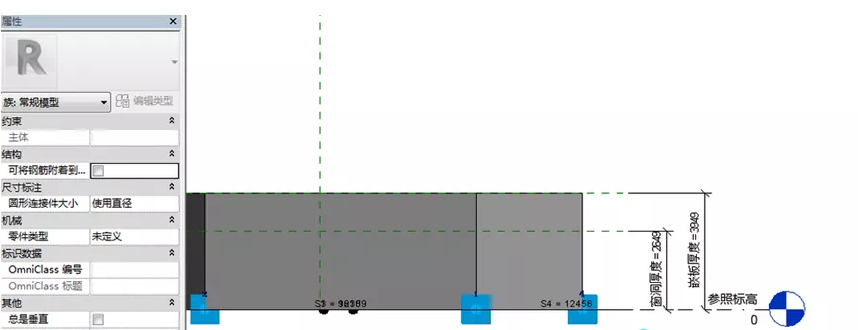

然后分别创建参照平面用于控制嵌板以及窗洞的厚度，使用注释命令进行注释后创建为参数进行控制参变。

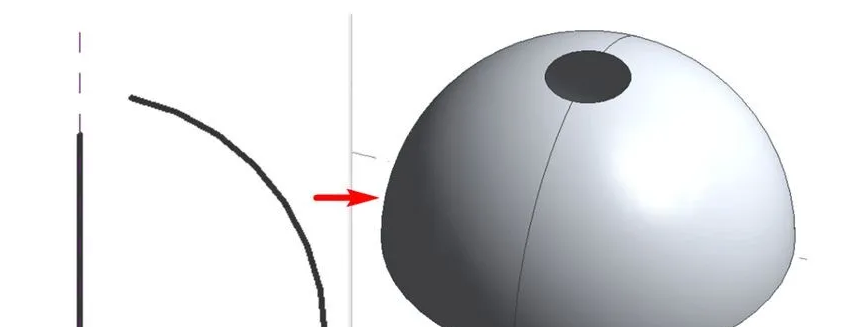

这样，自适应嵌板窗洞族就创建完成了。最后，我们需要将其放置在概念体量的网格表面上，来检测查看一下效果。新建“概念体量”的族文件，进入立面图当中，任意的绘制直线段以及弧线段，然后创建为实体的概念表面。

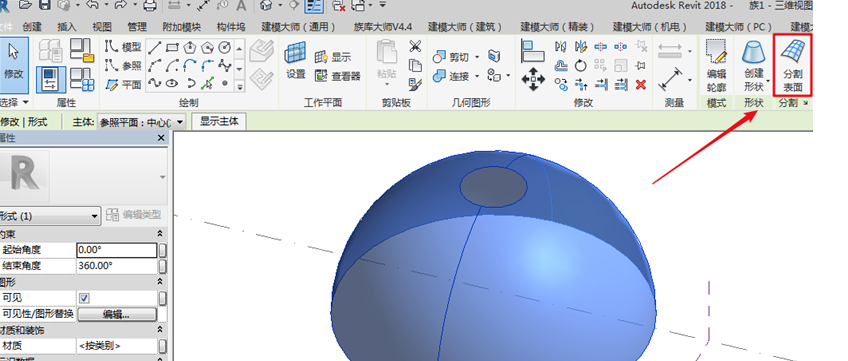

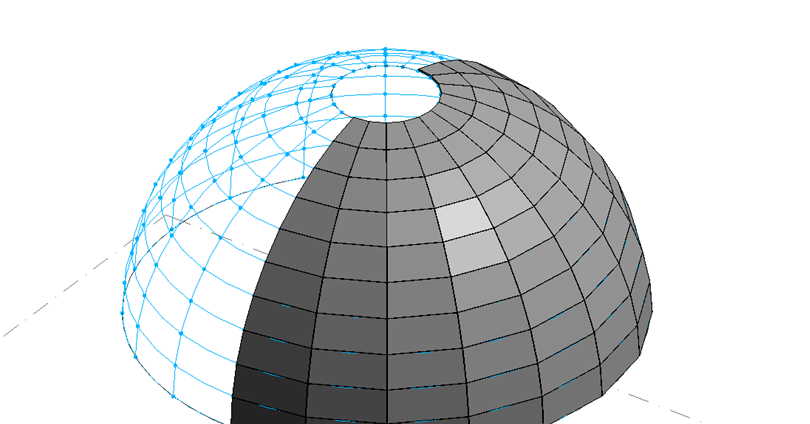

使用“分割表面”工具分割穹顶概念表面。
然后分别选中UV网格表面，调整“表面表示”，勾选“节点”使其显示在绘图区域中。
将自适应嵌板窗洞族载入到体量环境当中，放置在节点上。调整相关参数。

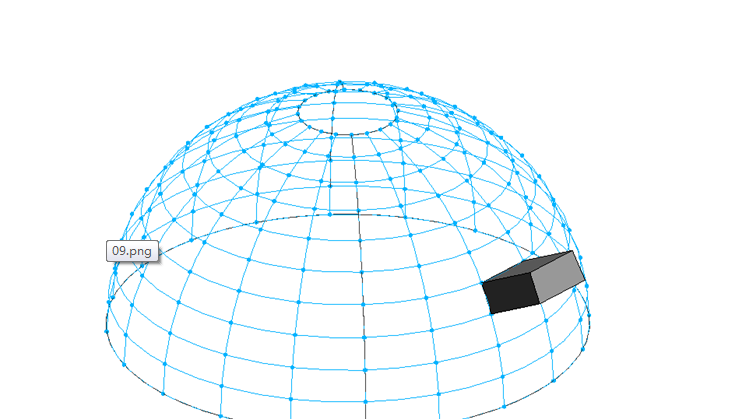

使用修改面板中的“重复”命令，在网格节点上自动生成嵌板。
