Revit中如何在曲面墙上只绘制部分幕墙？幕墙是建筑的外墙围护，不承重，像幕布一样挂上去，故又称为“帷幕墙”，是现代大型和高层建筑常用的带有装饰效果的轻质墙体。由面板和支承结构体系组成的，可相对主体结构有一定位移能力或自身有一定变形能力、不承担主体结构所作用的建筑外围护结构或装饰性结构（外墙框架式支撑体系也是幕墙体系的一种）。

Revit中当幕墙绘制在弧形墙体上时，不会像直面墙一样，可以利用嵌入在墙上绘制部分的幕墙，可以任意控制幕墙的大小。

当你遇到这种问题该如何利用小技巧解决呢?接下来教你们绘制一个弧形墙上的部分幕墙。

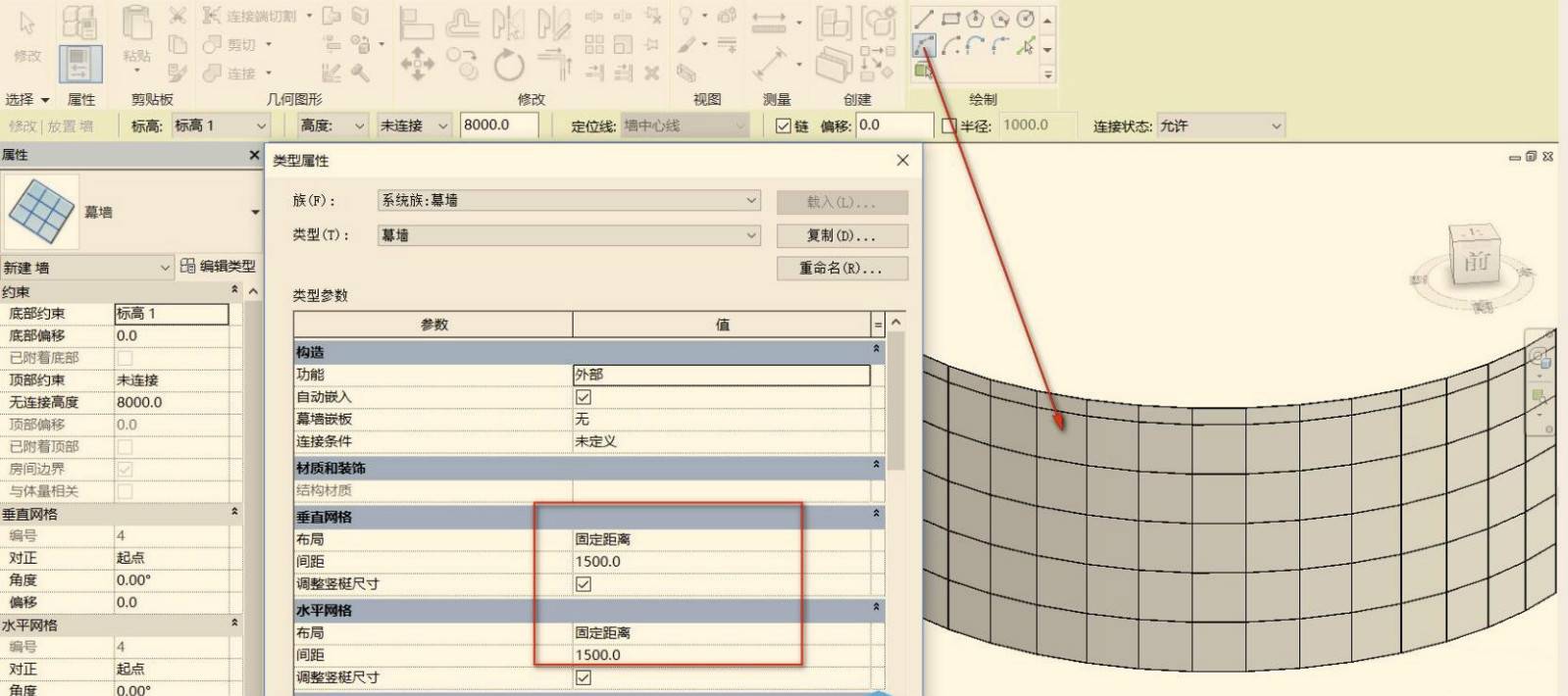

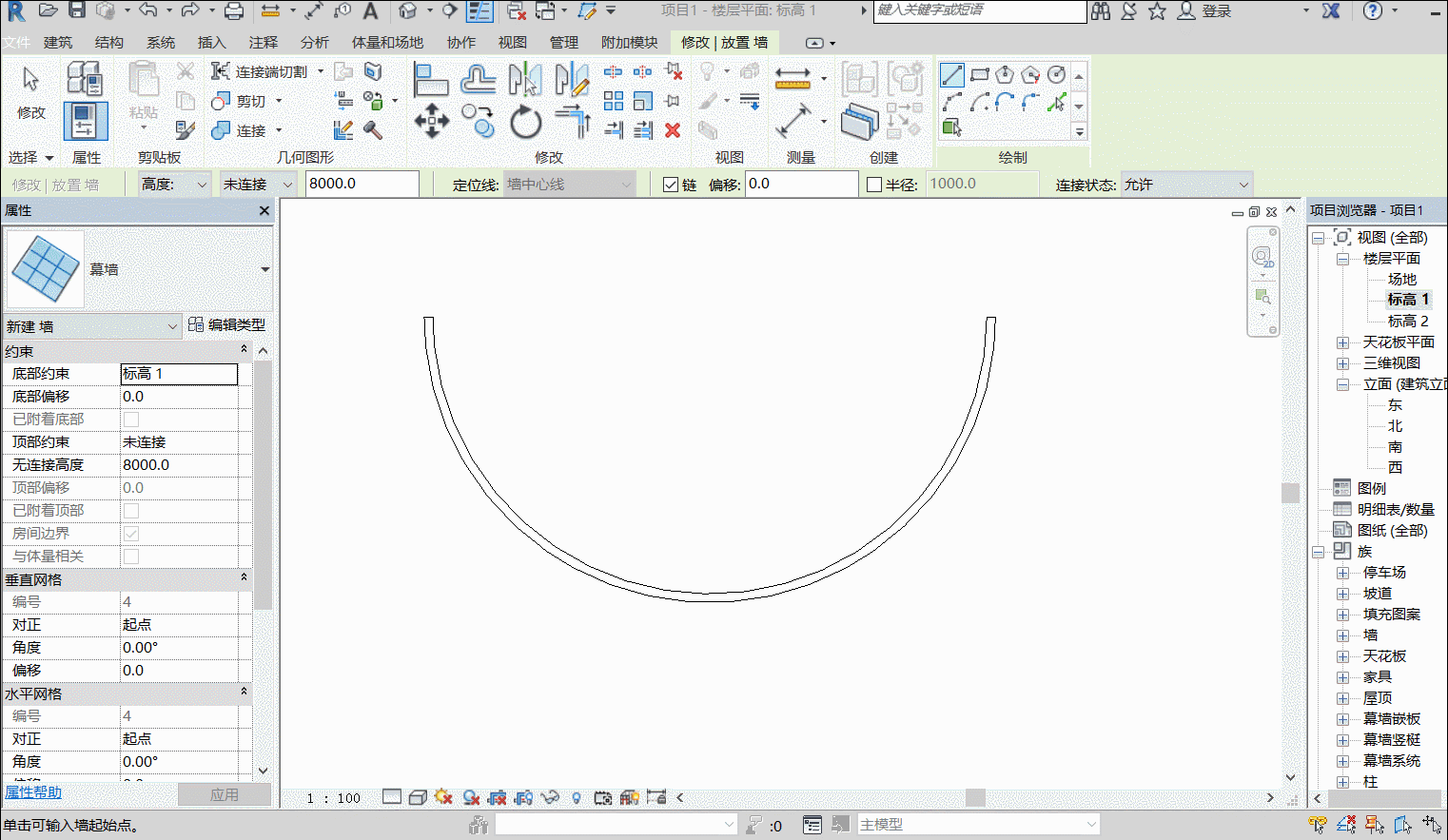

先通过利用起点终点半径弧工具绘制一个弧形的幕墙，打开属性面板，将网格设置布局设置成固定距离。

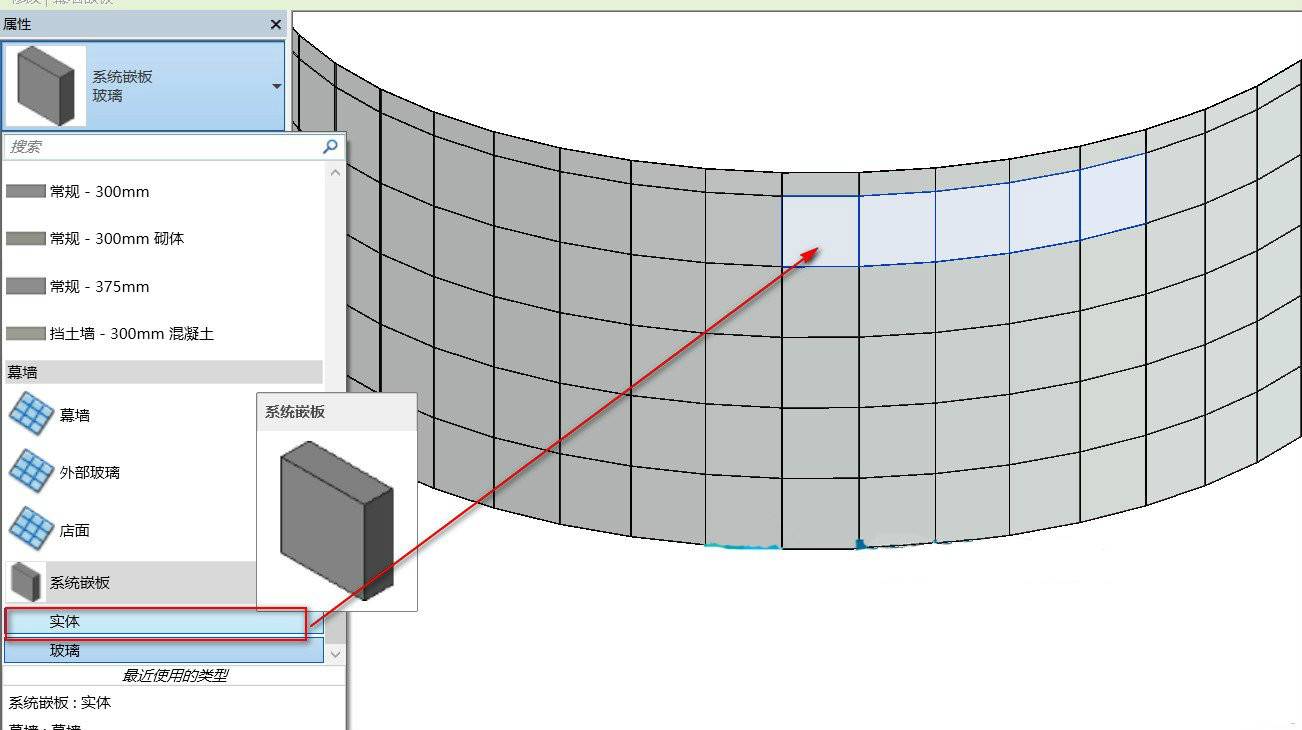

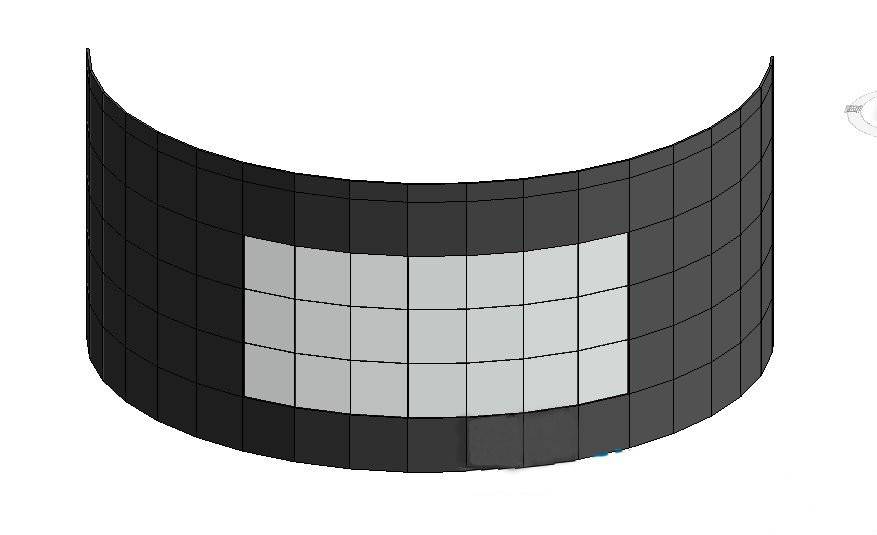

再利用tab键选中幕墙网格，通过属性面板下拉，可以找到一个实体的替换，可以根据自己的需要选中要改成实体的网格，只留下部分幕墙就可以。

结构形式

常见的玻璃幕墙结构形式：隐框、半隐框、明框、点式、全玻璃等。

优点

1、质量轻

在相同面积的比较下，玻璃幕墙的质量约为粉刷砖墙的1/10～1/12，是大理石、花岗岩饰面湿工法墙的1/15，是混凝土挂板的1/5～1/7。一般建筑，内、外墙的质量约为建筑物总重量的1/4～1/5。采用幕墙可大大的减轻建筑物的重量，从而减少基础工程费用。

2、设计灵活

艺术效果好，建筑师可以根据自己的需求设计各种造型，可呈现不同颜色，与周围环境协调，配合光照等使建筑物与自然融为一体，让高楼建筑减少压迫感。

3、抗震能力强

采用柔性设计，抗风抗震能力强，是高建筑的最优选择。

4、系统化施工

系统化的施工更容易控制好工期，且耗时较短。

5、现代化

可提高建筑新颖化、科技化，如光伏节能幕墙，双层通风道呼吸幕墙等与智能科技配套的设计。

6、更新维修方便

由于是在建筑外围结构搭建，方便对其进行维修或者更新。
