问题：

    在Revit中链接DWG文件时，显示以下消息或两条消息。

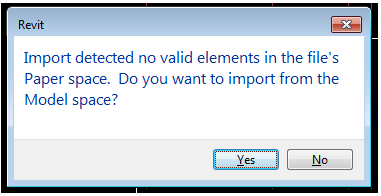

    导入时检测到文件的图纸空间中没有有效元素。是否要从模型空间输入？

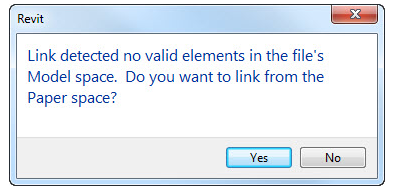

    导入时检测到文件的模型空间中没有有效图元。是否要从图纸空间进行链接？

    原因：

    将DWG链接到Revit平面视图时，Revit将首先尝试从DWG的模型空间引入几何图形。另一方面，将DWG链接到Revit图纸（不常见）时，Revit首先会尝试从DWG的图纸空间引入几何图形。

    如果Revit无法识别当前空间中的任何有效几何体，则会显示一个警告对话框，其中包含一个选项，用于从其他空间引入几何体。

    有关AutoCAD图纸/模型空间的详细信息，请参见帮助主题关于模型空间和图纸空间

    解决方案：

    此错误可能有多种可能的原因。以下是要检查的第一项：

        检查DWG是否是以早期版本的Revit保存的（例如，如果DWG是在AutoCAD2021中保存的，并尝试在Revit2017中链接DWG，则可能需要将DWG保存为比AutoCAD2017之前的格式）。

        如果该消息询问图纸空间，并且您不希望将DWG链接到图纸视图，请尝试切换视图，然后重新链接（确保您处于平面视图而非图纸视图）。

        打开DWG，检查是否在图纸和模型空间中都有可见的有效图元。

        使用EXPORTTOAUTOCAD命令将在AutoCAD单一专业产品（如Architecture、Electrical、MEP...）中创建的几何图形转换为基本的AutoCAD几何图形。

        尝试从原始DWG复制图元，然后粘贴到新DWG中。
