有时需要在幕墙上添加门或者窗，但使用幕墙窗或者幕墙门才能够替换幕墙嵌板，然而公制门窗族种类较多，怎么将现有的公制门窗改为可替换嵌板的幕墙门窗？这里讲解一下方法，这里讨论常见的矩形平面幕墙嵌板（曲面和异形的嵌板要替换门窗需单独做，没有什么捷径）。

步骤如下：

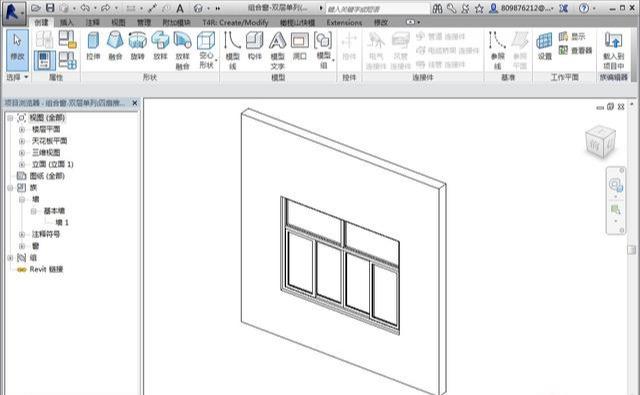

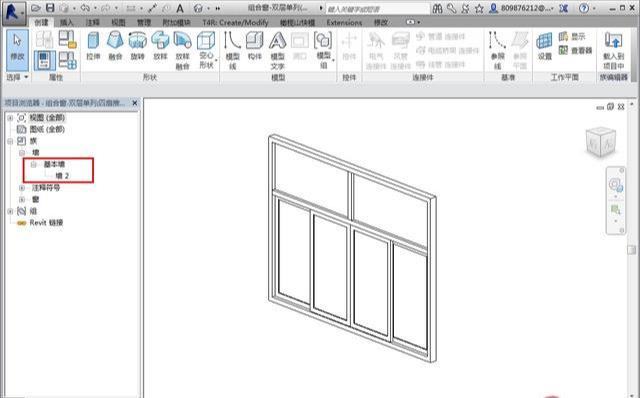

1、打开要用来替换公制门窗族，在项目浏览器中复制基本墙1，为基本墙2，项目浏览器中选中基本墙1类型，右键删除，如下图所示：

2、打开平面视图和立面视图，将窗的宽度和高度参数改为实例参数（要新建参数，因为原有的宽度和高度参数为类型参数，无法修改）；

本帖隐藏的内容

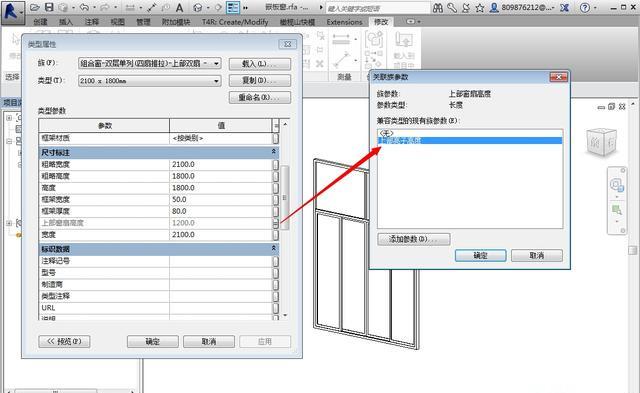

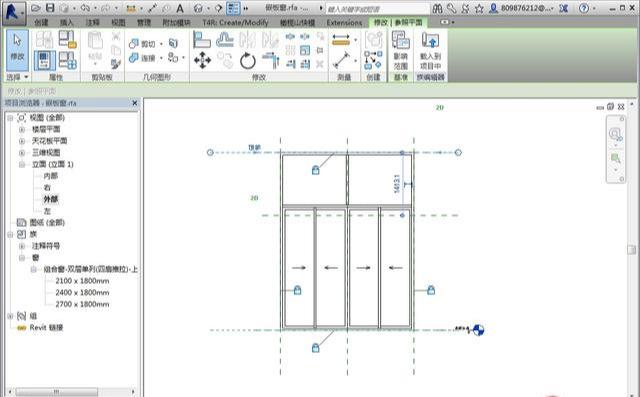

3、新建幕墙嵌板族，将刚才的公制窗载入进来，平面视图，放置在中心，并使用对齐命令，将窗的左右对齐已有的左右参照线，锁定，打开立面视图，将窗的上下对齐已有的上下参照线，这样替换嵌板是窗就能填满整个嵌板了。如果想在项目中对幕墙窗的分格进行调整，可将窗的其他参数再次附上一个参数，从而将公制窗的参数传递给幕墙嵌板，如下图

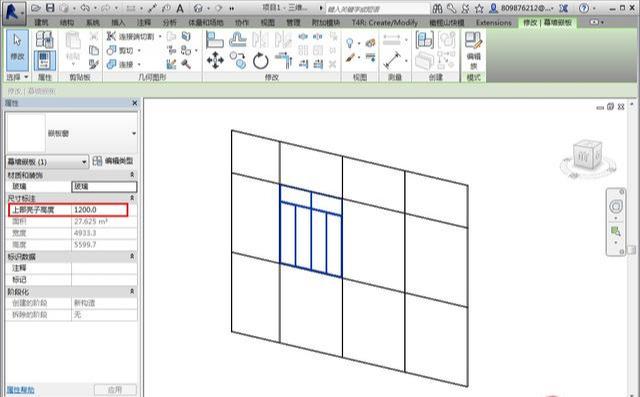

4、新建项目，载入刚才做的幕墙窗，绘制幕墙，选中其中一块，替换就可以了，刚才传递过来的参数也可以进行更改。
