Revit软件内部，默认只有两个坐标系，“项目基点”和“项目测量点”两个基准原点，可以通过“项目北”和“地理北”进行切换。
不能如AutoCAD一样，自定义UCS坐标这种处理——就没有这个功能。
但是，如果仅仅是为了绘图时候的正交操作，或者说一个项目中存在多个楼栋，需要多个“项目北”以及对应轴网时，可以用一种取巧的方式实现。

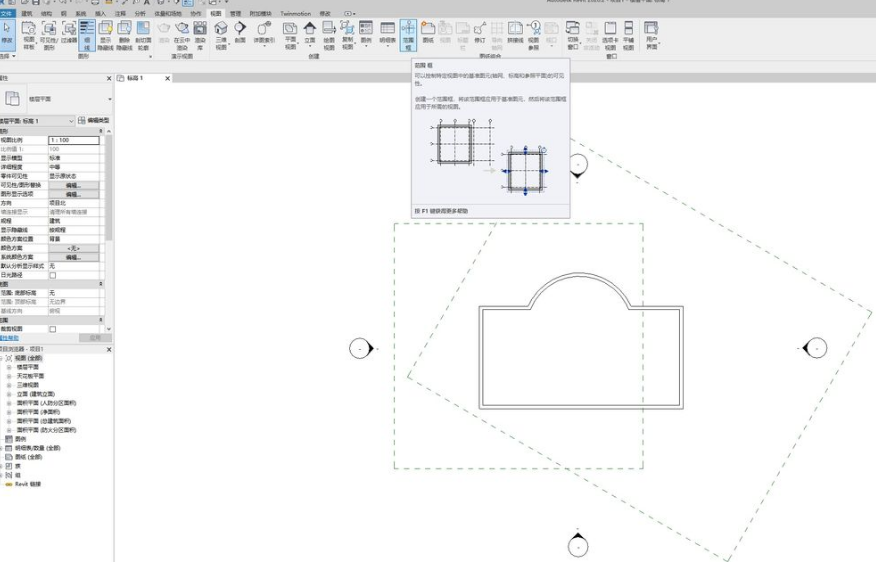

范围框功能按钮
在上边的标签栏中，找到“范围框”这个命令按钮。在视图中新建不同的“范围框”。范围框相互独立，并非实体，包含或者嵌套都无影响的。

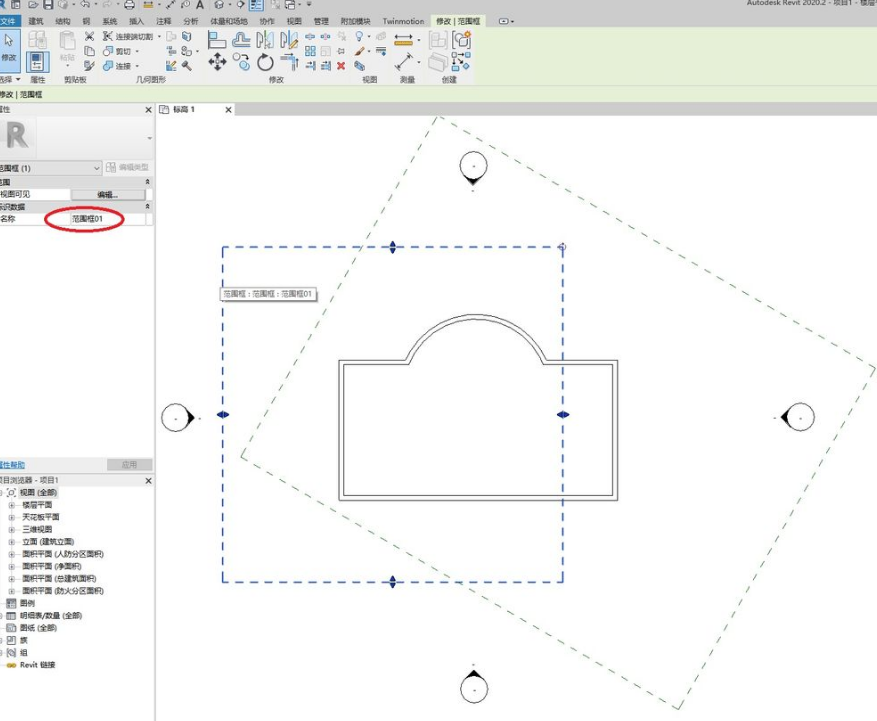

范围框01
注意给范围框命名，每个范围框的名字不能相同。如上图，命名为范围框01。

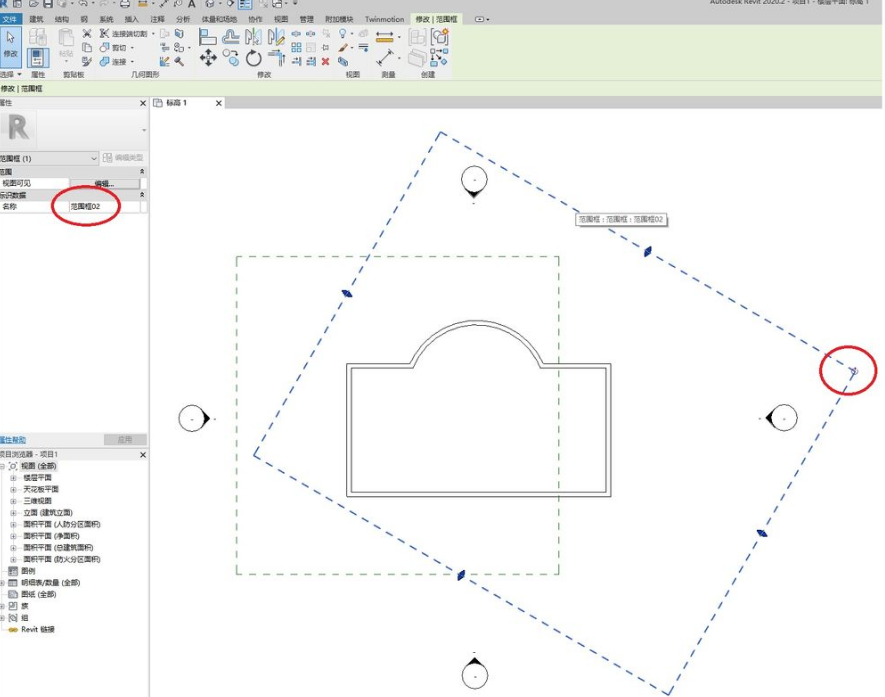

范围框02
第二个范围框，则请注意是倾斜的——可以选中后，使用旋转命令进行编辑——基准点定位和角度那就看操作人员的技巧了。如上图，命名为范围框02。

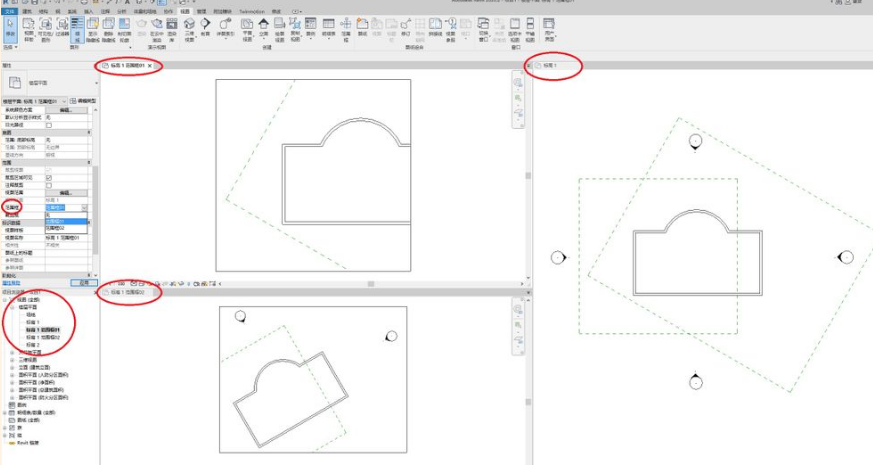

视图选择不同范围框对比
如上图左下，项目浏览器里我对于标高1，分别复制了两个视图，命名。然后，每个视图，如左上红圈里那项，下拉菜单，分别选择之前设定的不同“范围框”。这时候，再看右侧！三个视图，选择了不同范围框的，以及完全没选的。
这种模式之下，可以比较便利的在设定了范围框的视口里，进行各自“横平竖直”的绘制工作了。
视图选范围框，其实是在视图内“裁剪视图”，而且保持“裁剪范围”与选定的范围框一致。既便于统一多个视图的可见范围（裁剪），也有旋转“视口北”的意味。
以上，供参考！
