最近，有不少朋友讨论到关于可以如何在Revit中创建异形截面斜墙？下面就一起来讲解。

把这个异形墙体拆分为三个部分。

(1)先根据相应的平面图画出两面常规的墙体，再从剖面上编辑这两面墙的轮廓形状使之与剖面的形状相同。剖面的顶部轮廓应尽可能与屋顶的底面相接。.

(2)然后再来看看中间的墙体。这个墙体的剖面轮廓是阶梯状的，所以用内建模型来做，将其族类别设置为墙体，然后在剖面上编辑轮廓最后生成实心拉伸，然后再用空心拉伸切出相应的形状。

(3)在此之后对于一般的墙体来说，就可以直接插窗了。但是这片墙的上下两个窗子在垂直方向不是一个插入基准面的。所以还得用两个空心拉伸去剪切出两个洞口，最后用不基于墙的窗在相应的位置上建出要求的窗样式来。

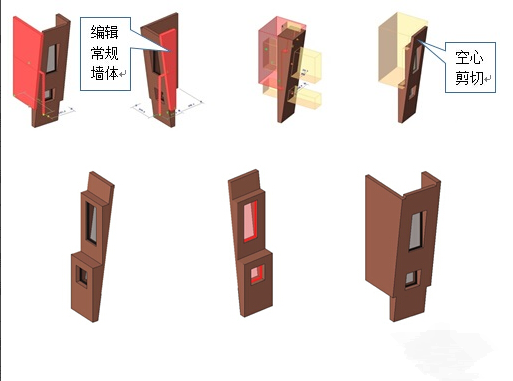

(4)把位于这三片墙的交角处多余的边线用线处理工具中的不可见线替代就可以了。这样就完整的建出来这片异形墙体了，如图
