是否先入为主的认为Revit只能画施工图?是否对Revit的灵活性失去了信心?接下来，就是见证不一般的时刻，我们从如何实现点干扰渐变构件来认识Revit。Revit功能的强大绝不仅仅在于施工图的绘制。

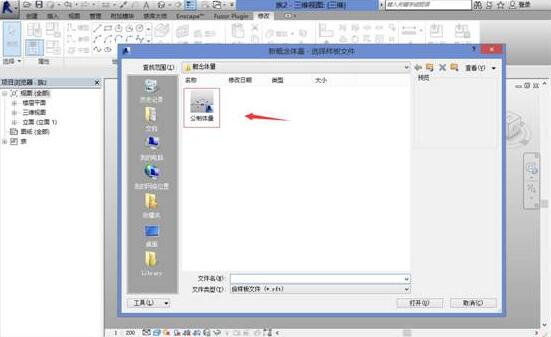

1.打开Revit，新建概念体量。

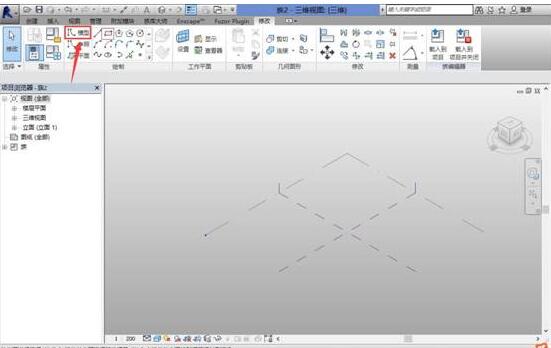

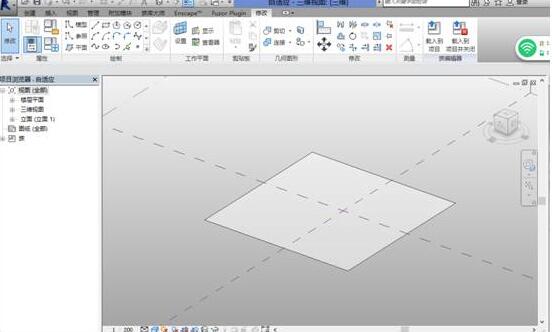

　　2.创建一个矩形，并创建形状，生成表面

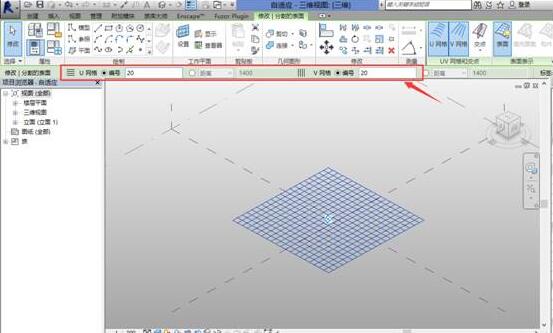

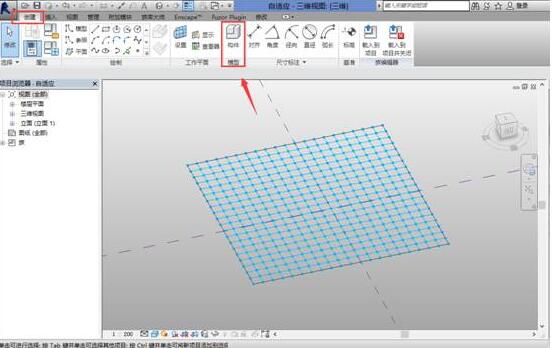

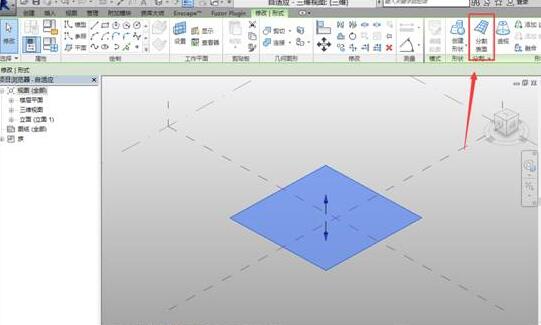

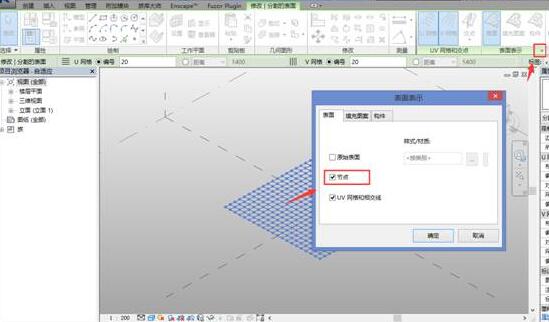

　　3.选择表面，进行分割表面，创建20*20的网格，并打开节点

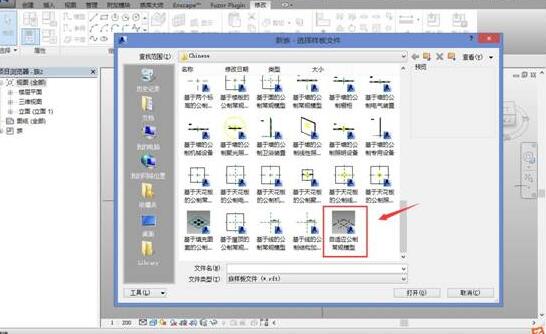

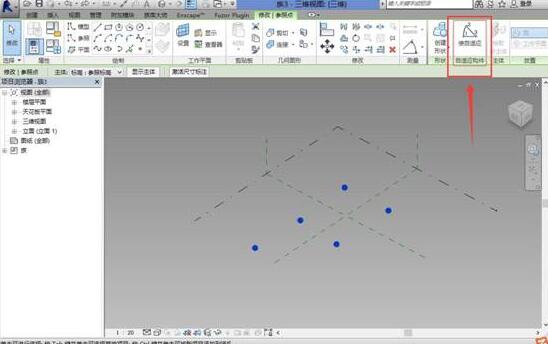

　　4.新建自适应构件族

　　5.创建参照点，并使参照点变为自适应点

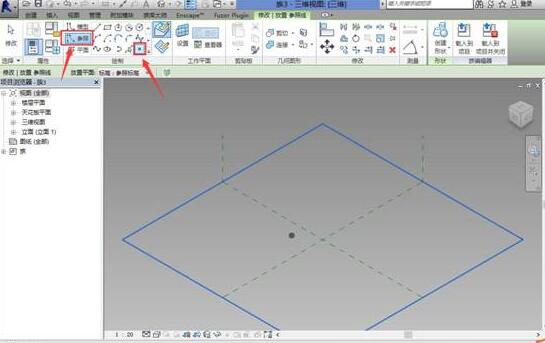

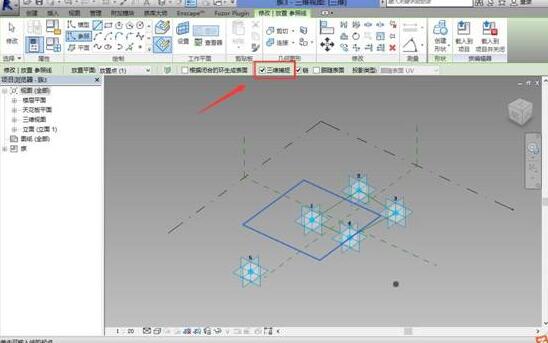

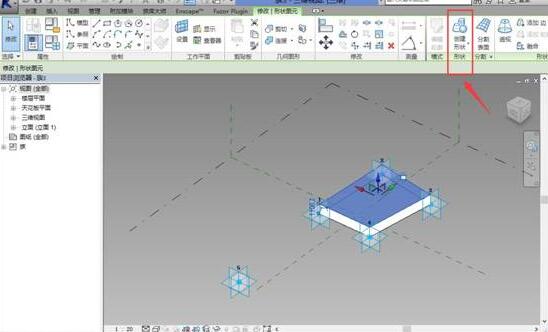

　　6.拾取1 自适应点的水平工作平面，用参照线依次捕捉1234参照点连线，注意要开启三维捕捉，选择四条参照线创建形状

　　7.添加h参数作为高度变量，注意h要设置为实例参数

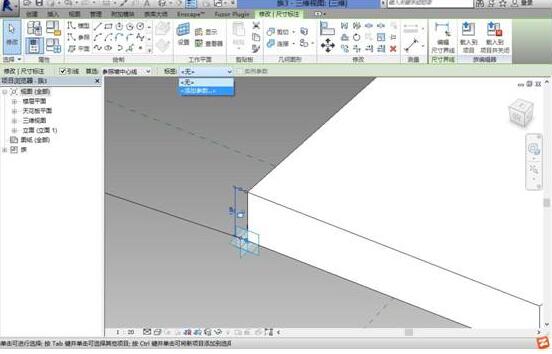

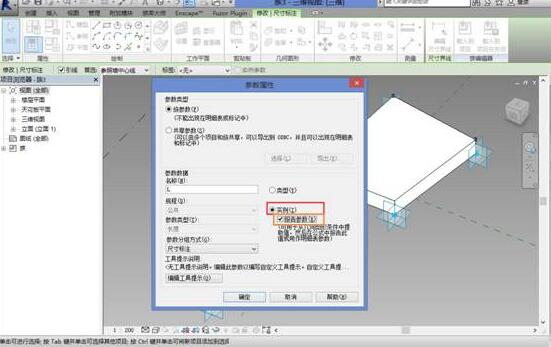

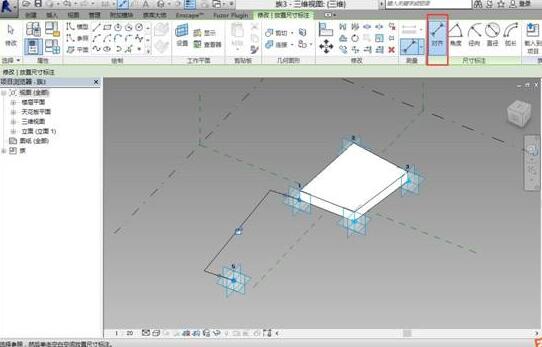

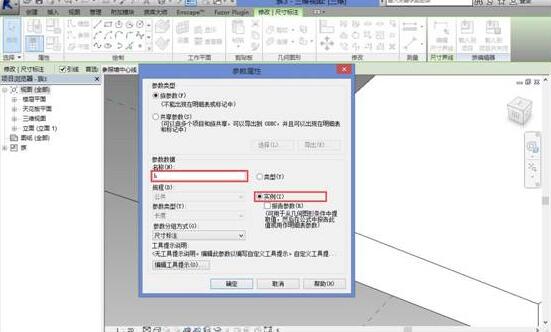

　　8.到这一步，需要添加一个报告参数L，即就是自适应点1和5之前的距离作为L，用对齐标注工具捕捉自适应点1和5，并添加实例参数勾选报告参数L。

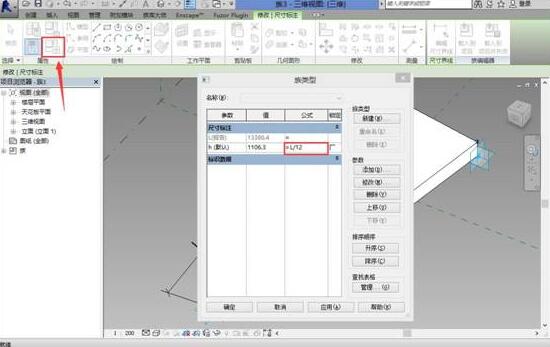

　　9.最后让L与h发生关系，即就是添加一个适当的公式，让h随着L的变化而变化。此处我定义h=L/12，此时我们完成了自适应构件的创建，将它载入到项目中

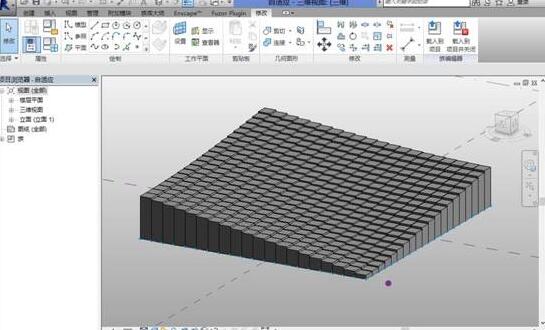

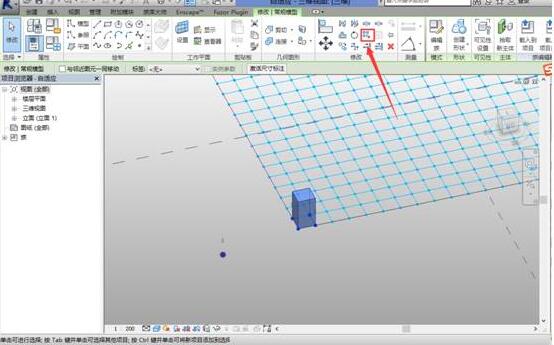

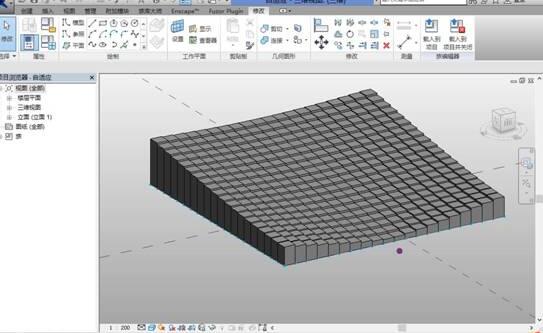

　　10.选择刚刚载入的自适应构件，并画一个参照点作为干扰点，开始在表面放置一个自适应构件，选择该构件，进行重复命令就得到渐变构件
