1. 问题描述

　　桥梁的承台桩基由多根钻孔桩组成，钻孔桩间距是可变参数，在设计中经常需要调节，应当参数化。今天要分享的revit教程就是关于桥梁桩基础间距的参数调节。

　　2. 技术背景

　　BIM建模采用Revit软件。

　　3. 解决方案

　　Revit中定位尺寸的参数化不是直接在图元上标注的，而是借助参照平面。对参照平面的间距进行参数化，然后在参照平面上建立图元。

　　4. 实施示例

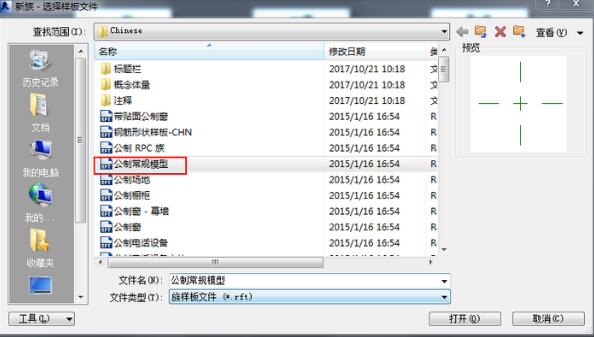

　　新建【公制场规模型】

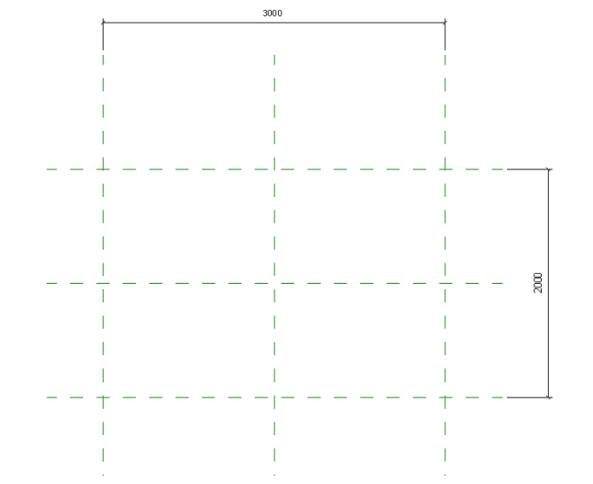

　　创建2组参照平面，间距分别为3000，2000

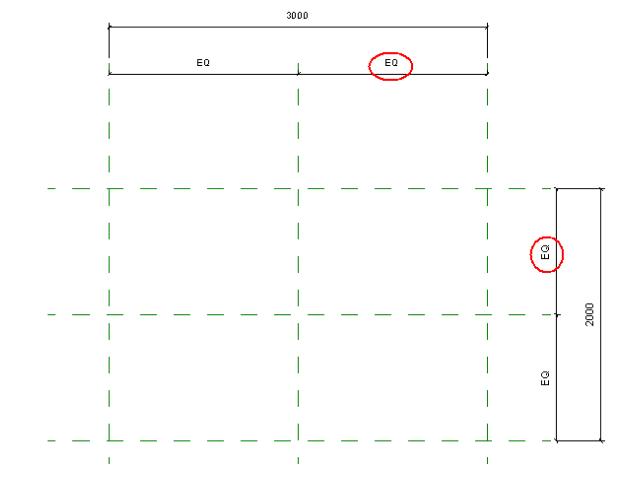

　　创建EQ标注，使参照平面组关于坐标轴对称

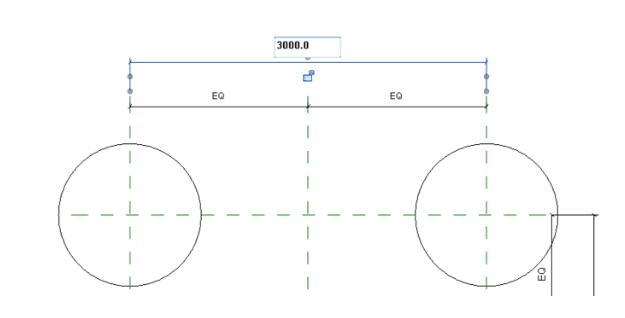

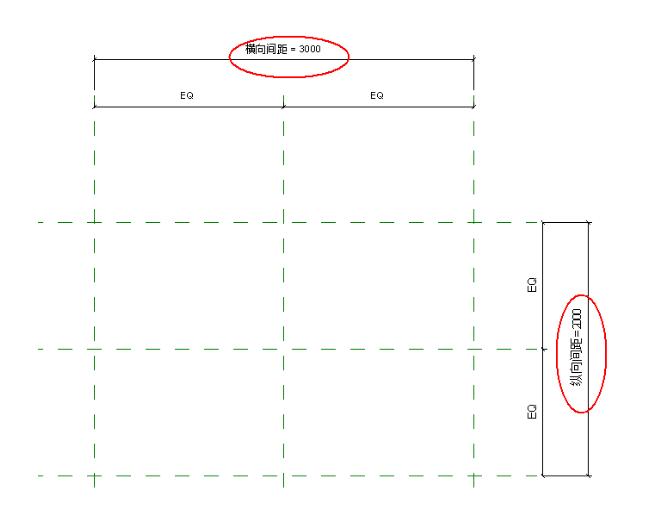

　　对参考平面的横向间距、纵向间距参数化

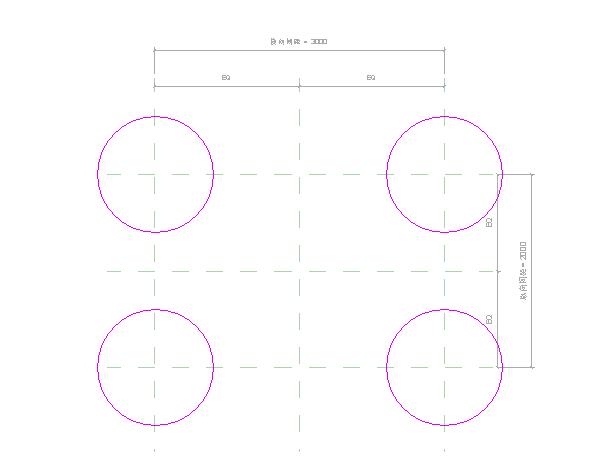

　　创建圆柱桩基础拉伸

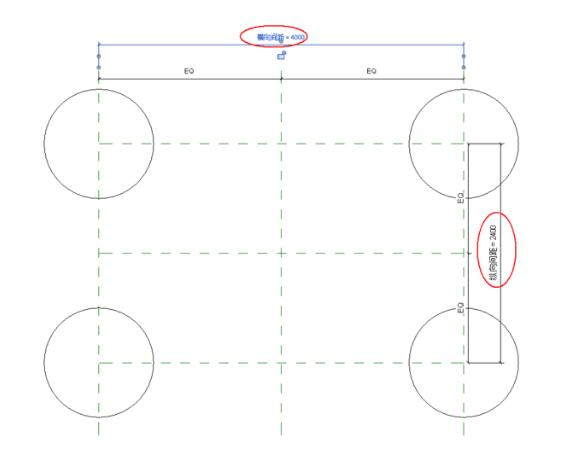

　　桩间距调整：4000*2400

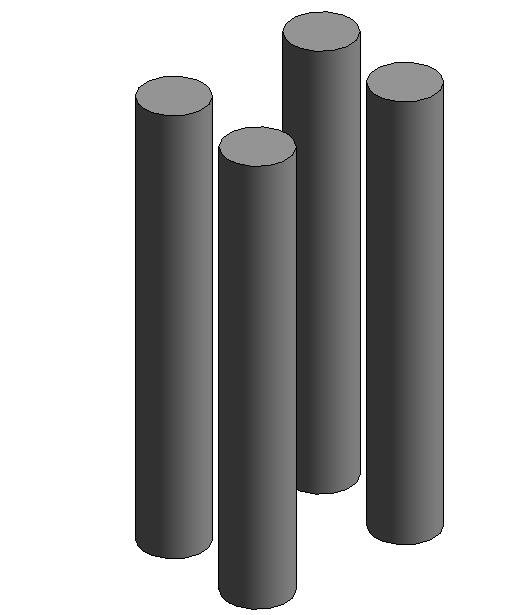

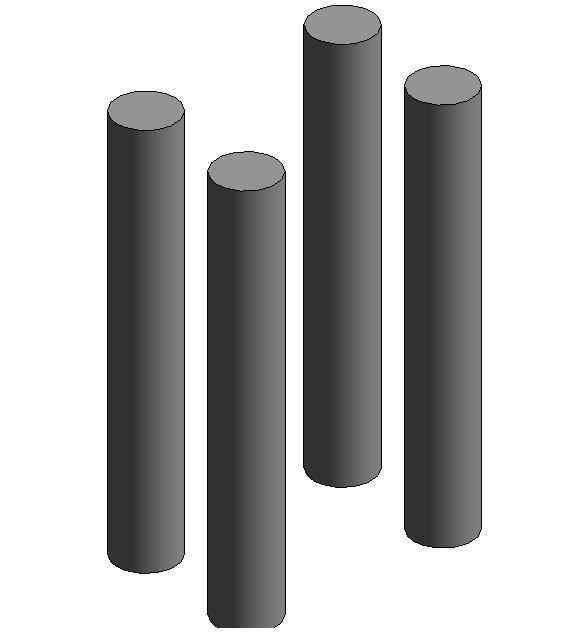

　　调整后模型效果

　　5. 常见问题

　　其余的桩径、桩长，均可直接在图形上加参数化注释实现，自己动手操作加以思考。
