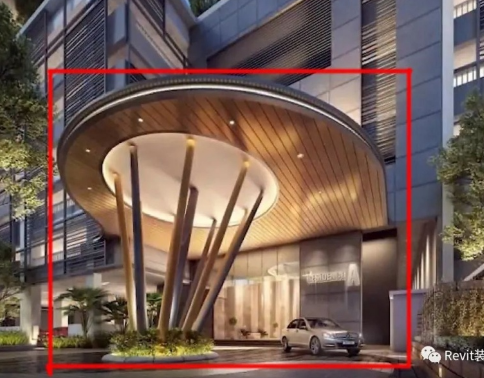

我们来说下如何在Revit中如何制作斜柱雨棚，如下图中的雨棚：

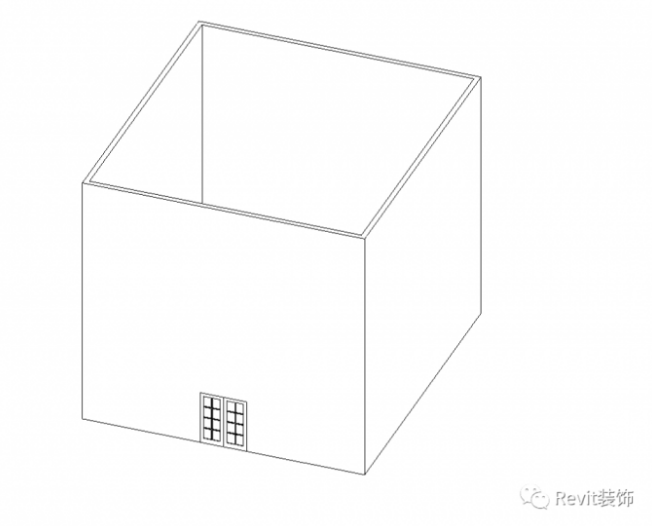

    首先，我们要先建立门墙等，如下图;

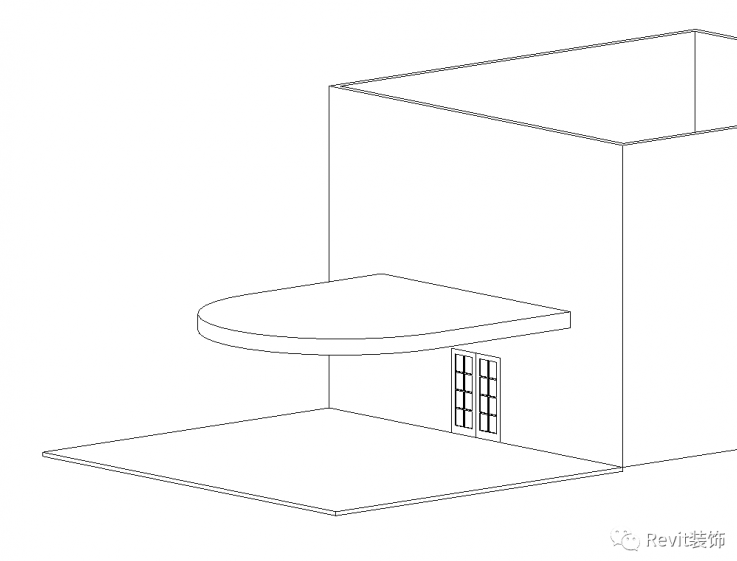

    要建立雨棚可以用楼版或者屋顶来创建，这里我们选择屋顶，我们就将其约束在2F，画圆，半径给3500或者其他，看着合适就行，按照如图2所示进行修剪，这里记得一定要取消属性里的“定义屋顶坡度”，（如果是用楼版画的可以不考虑）如图3；然后我们再用“楼板”工具画出地面，完成如图4。

    图1

    图2

    图3

    图4

    我们可以看到在雨棚的下面还有一个顶，我们也需要把他画出来，用“楼板”工具进行绘制，如图：

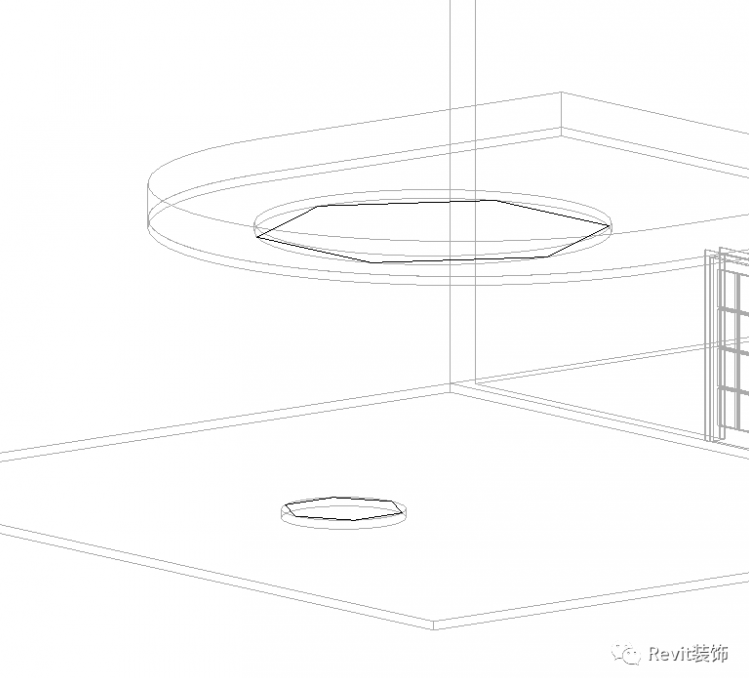

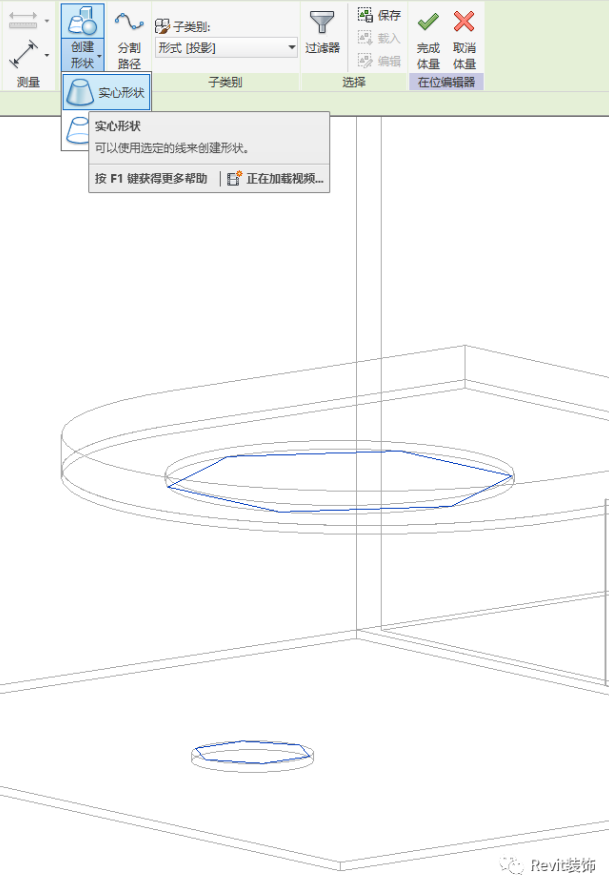

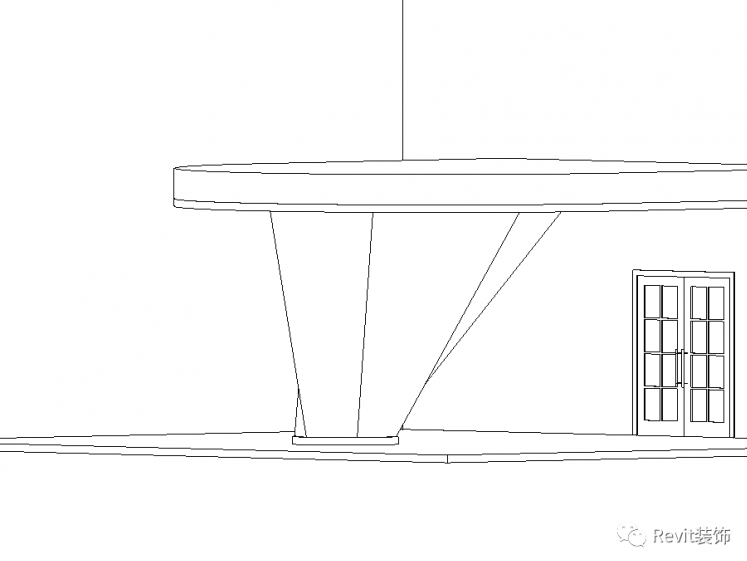

    中间的斜柱我们要用体量来进行绘制，在上下的两个面上绘制出六边形（图5），然后选中上下两条线，创建形状---实心形状（图6），生成如图7所示的形状。然后大家都能明白斜柱在哪里了吧？

    图5

    图6

    图7

    当我们选择柱的时候会发现不能拾取我们创建的点，那么，我们就需要借助梁来实现。

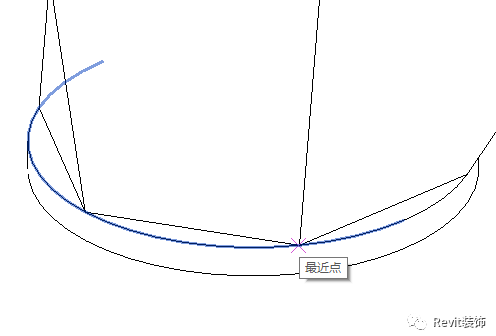

    我们需要载入一些圆形的梁，来代替；一定要打开三维捕捉，否则拾取的一直在F1上，拾取完成如图，

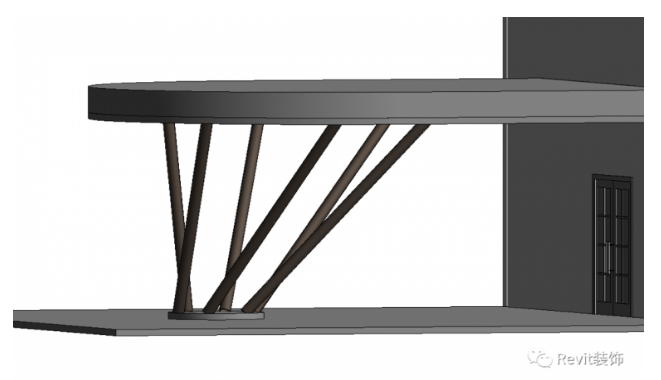

    关闭显示体量，如下图

    选取顶棚，修改子图元，中间选择一个点用于他的排水位置。

    然后进行附材质，就完成了。
