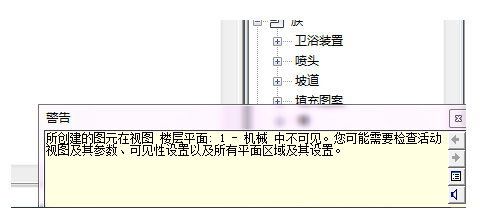

当你绘制管道或者风管，提示不可见，如何解决？如图1所示。

    图1

    出现如上图所示时候，应该三个方法可以解决：

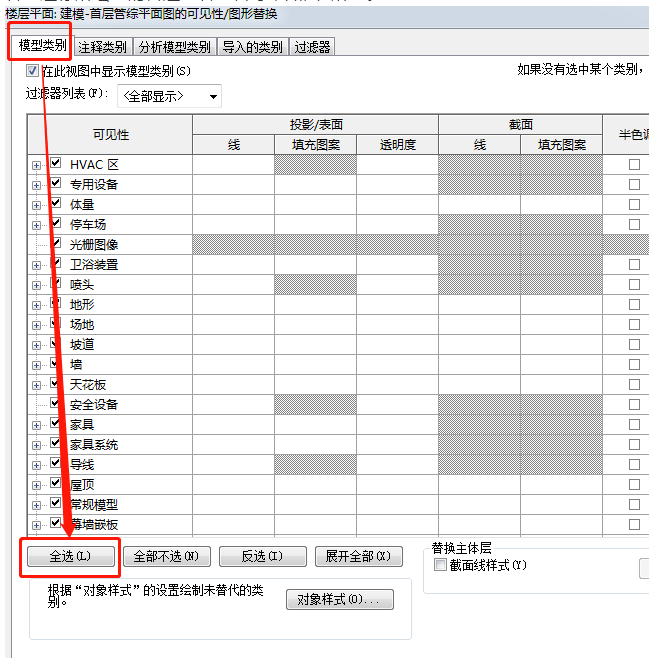

    快捷键vv或者属性浏览器中可见性选项点击打开，模型类别中的参数全部勾选，或者勾选你所绘制的管道或者风管等，如图2所示。

    图2

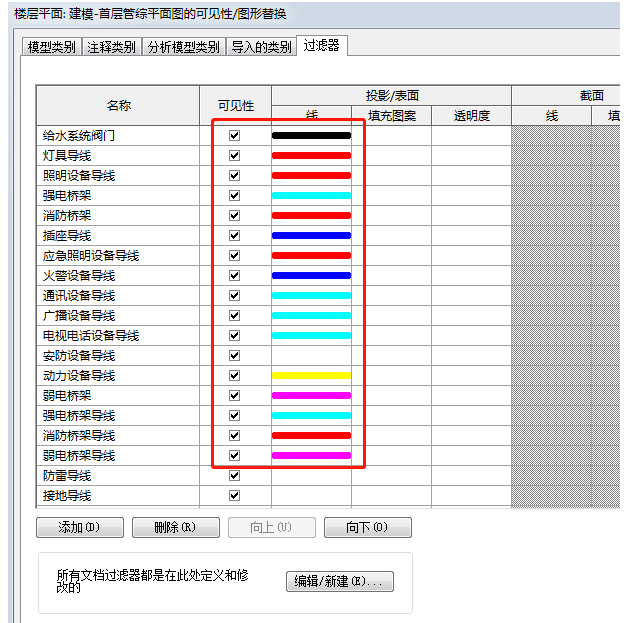

    过滤器中添加或者勾选过滤器的过滤类别，如图3所示。

    图3

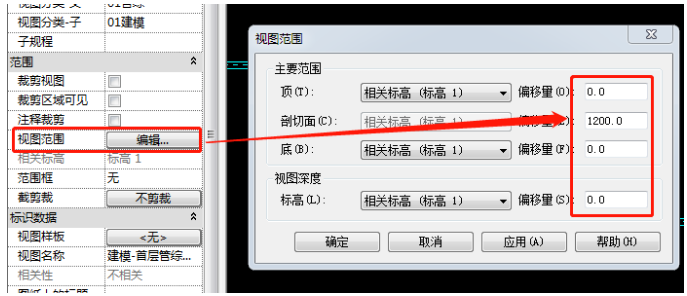

    属性浏览器中的视图深度，使得视图深度的范围在管道或者风管绘制的区域内，如图4所示。

    图4

    编辑：邓承婷

    审核：邓承婷

    技术创新中心BIM中心
