    使用幕墙巧绘瓦片屋顶

    在上期我们用幕墙绘制屋顶时，结尾提到可以用幕墙绘制瓦片屋顶，在面对重复、复杂的瓦片屋面，我们是如何去解决的呢？今天我们来教大家一个简单的方法绘制瓦片屋顶。

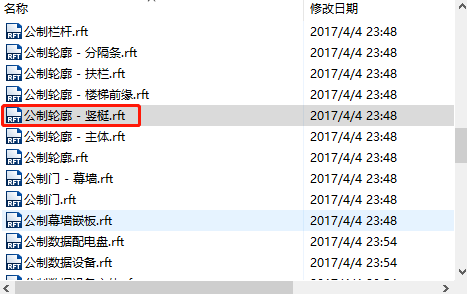

    1.首先，需要创建新的瓦片族。新建族，选择族类型【公制轮廓-竖梃】，如图1所示：

    （1）

    （注：在这里，瓦片族是利用幕墙竖梃进行勾勒）

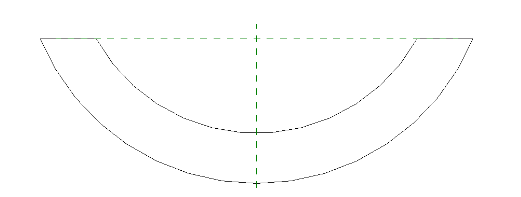

    1.进入竖梃族绘制界面，用功能区【线】，绘制瓦片的轮廓，完成并保存，如图2所示：

    （2）

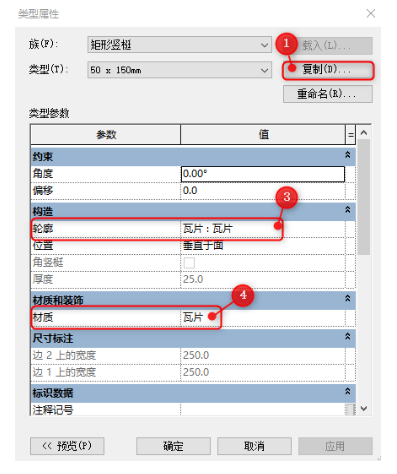

    1.打开上期绘制完成的屋顶（玻璃斜窗），将新建的瓦片族载入项目中，点击功能区【建筑】→【竖梃】，在属性栏中，点击编辑类型，新建竖梃类型，如图3所示：

    （3）

    ①：新建瓦片竖梃类型;

    ②：命名为瓦片；

    ③：轮廓选择我们绘制并载入项目的瓦片族；

    ④：将材质更改为瓦片材质；

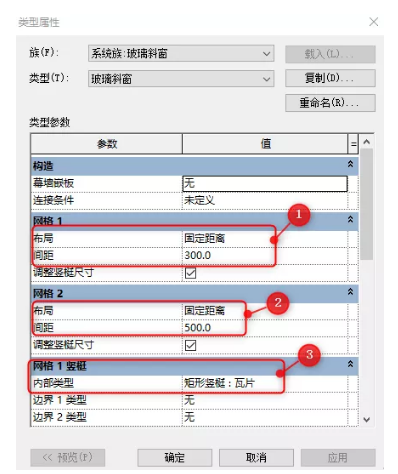

    1.设置完成后，选择之前绘制好的屋顶，点击编辑类型，进入幕墙类型属性，如图4所示：

    （4）

    ①：网格1固定间距300；

    ②：网格2固定间距500；

    ③：网格1内部类型选择新建的瓦片竖梃族；

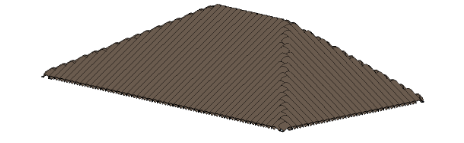

    点击确定，瓦片屋顶绘制完成，如图5所示：

    （5）
