如何快速搞定管道绘制设置
您知道Revit开始绘制管道前的准备工作需要做什么吗？
您还在建模时毫无目的的创建管道吗？
快来跟着分享一步一步学习如何在绘制前设置管道，完成相应的准备工作，为后期建模打好基础。
1、管道属性
打开【项目浏览器】→【族】→【管道】，可以看到在软件中预设已有管道，属于系统族不能自行创建，如图1所示。
（1）
2、管道类型

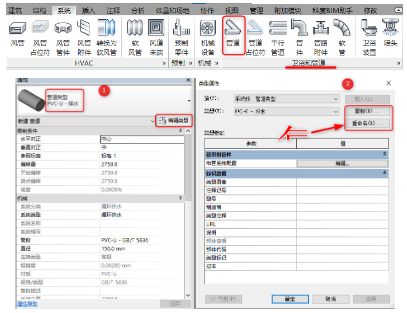

启动【系统】→【管道】，进入绘制命令，找到【属性】对话框，点击【编辑类型】→【复制】，通过类型名称命名来区分，一般情况我们使用材质统一命名，如图2所示：
（2）
3、管道管件

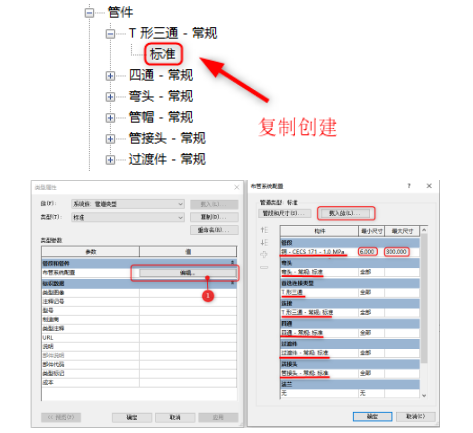

【项目浏览器】→【族】→【管道管件】，管道管件分弯头、三通、四通、接头、堵头及带变径的管件等形式，项目样板中带有常用的管件类型，我们通过复制创建命名来管理不同管件，使用的命名方式与管道的名称相统一，如外观形式不满足需求可通过载入族的方式添加不同形式的管件，并通过相同的管道的材质名称来匹配相对应的管道管件，如图3所示。
（3）
4、管道系统

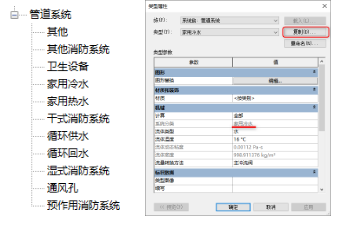

【项目浏览器】→【族】→【管道系统】，软件中分为家用冷水、家用热水、干式消防系统、湿式消防系统等11大系统，通过复制创建增加同属性系统类型，完成管道系统的创建；如给水、排水、污水、雨水、消火栓、自喷淋等等；给水包含一般给水、加压给水、热水；排水包含厨房排水、生活废水；污水包含厕所污水等等，创建时注意区分系统归属，如图4所示。
（4）
