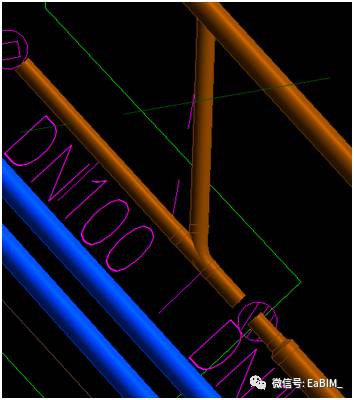

在给排水专业的排水系统中，三通需要使用特定的顺水三通，使重力排水在最大程度上变得通畅，防止倒流。但是在很多时候我们使用修剪/延伸为角时软件会出现把顺水三通反向连接的情况。如下图所示，当遇到这种情况时，是由于改顺水三通判定方向的根据是绘制管道的起点到终点的方向，也就是当我们没有沿着水流方向绘制管道时顺水三通就会出现反向的情况，于是也就可以通过更改绘制管道的方向重新生成三通来达到更正顺水三通方向的目的。

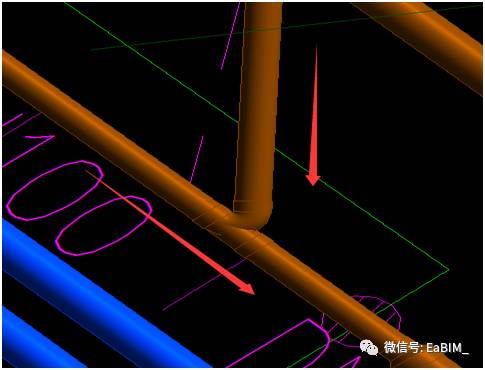

（箭头指示为水流方向）

1.删掉反向的顺水三通管件以及连接的主管

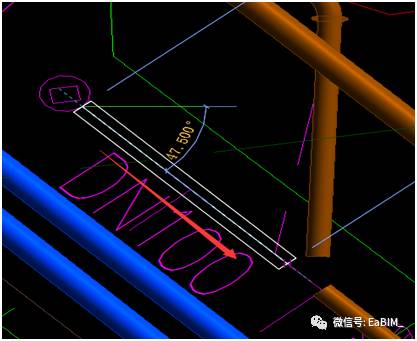

2.沿箭头方向去绘制新的排水管道，一定要伸出连接节点一部分，不然还是会判定反向连接。

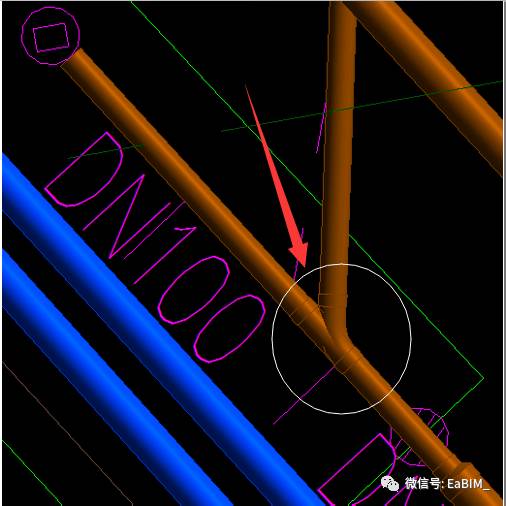

3.在去与上一段管段连接起来，即能使顺水三通正常连接。

将Revit中反向连接的顺水三通改正的方式的意义：

在Revit中画排水系统时尽量沿着排水路径去布置管道，有利于顺水三通的正常连接，减少我们在排水系统中的建模时间。
