Revit软件中，栏杆族有两种放置方式，绘制路径和拾取在主体上进行放置，下面为大家讲解下如何在有纵坡的族上绘制栏杆。

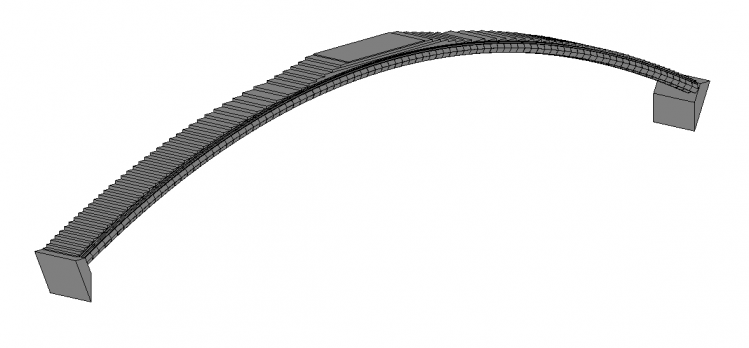

1、 把桥族载入到项目中，如图所示。

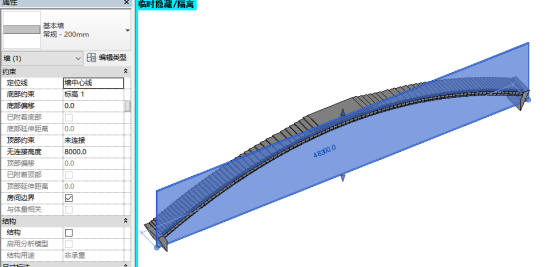

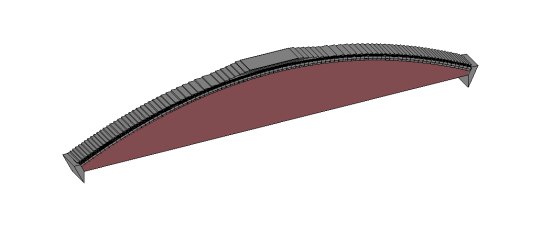

2、在栏杆绘制位置画一面墙体，长度与栏杆长度一致，如图所示。

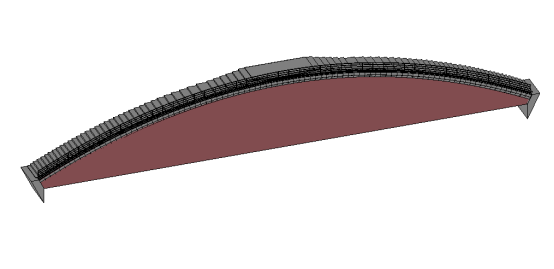

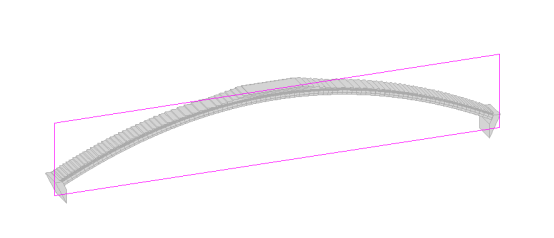

3、双击墙面，编辑轮廓，把墙面轮廓改为跟桥面纵坡一致，如图所示。

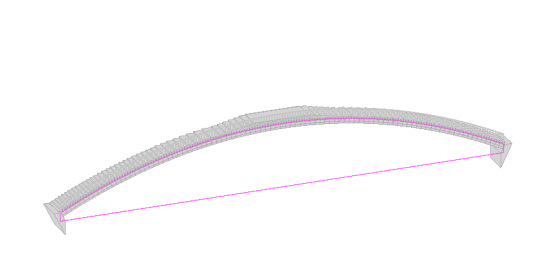

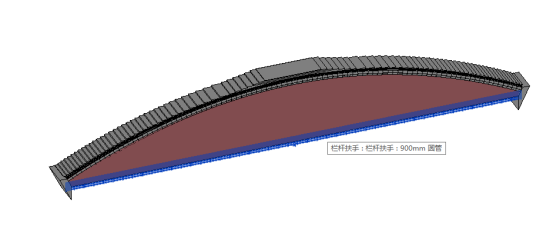

4、沿着墙体绘制出一道栏杆，如图所示。

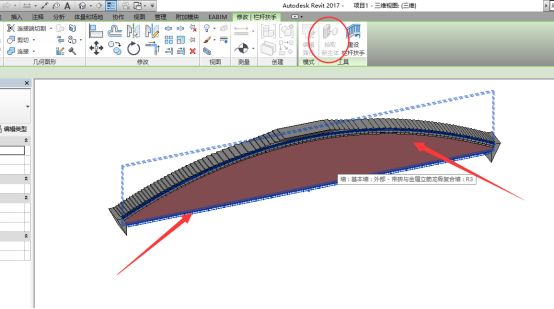

5、选中栏杆点击拾取新主体命令，选择墙体为主体，如图所示。

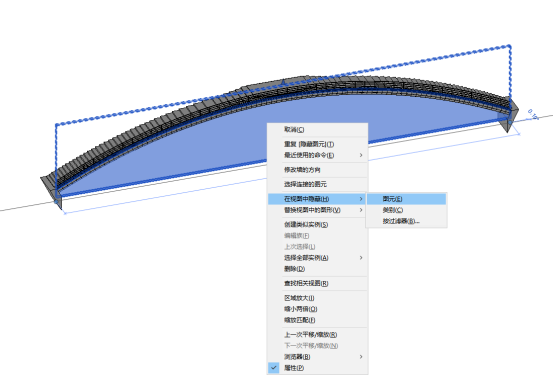

6、选中墙体，右键在视图中隐藏图元，如图所示。

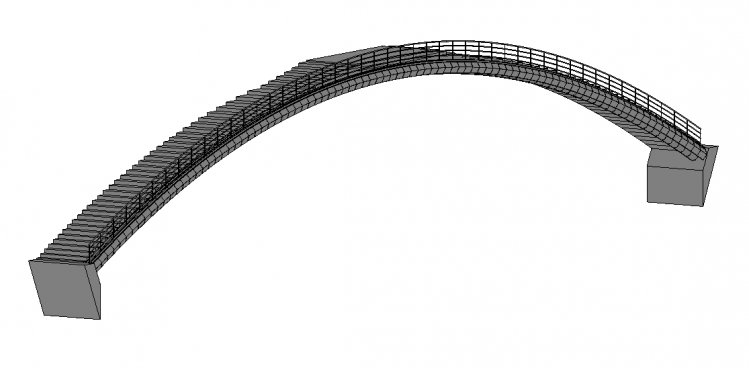

7、本技巧思路是，给栏杆添加一个可拾取的主体，再把依托的主体永久隐藏，如图所示。

意义：通过学习上述文章，可以了解到，在完成项目过程中，如果遇到不能创建构件的情况，可以利用其他构件代替，或者用其他构件创造条件，并想办法达到目的，例如文中栏杆扶手不能直接放置到拱桥构件上，利用墙构件**条件，并将墙体隐藏。
