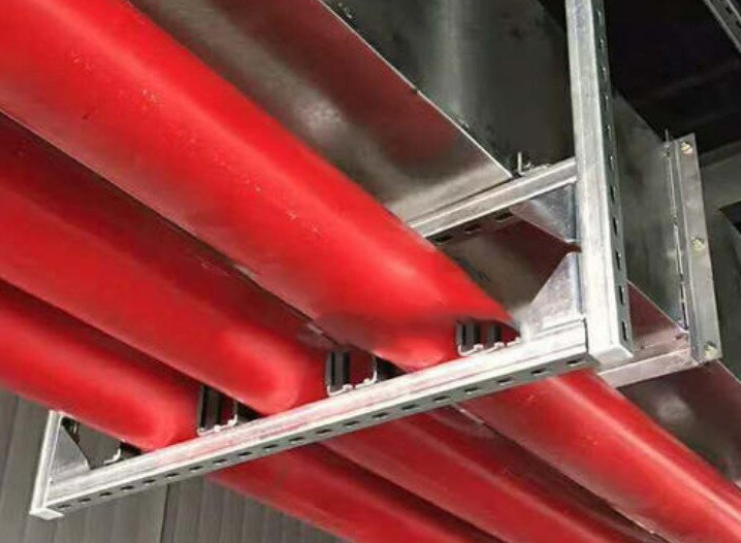

如何在Revit中创建管综支吊架?在各种工程当中有许多的管综支吊架，根据不同的要求来安装支吊架，但大部分的类型支吊架形体上都是差不多的，所有我们将根据下图使用Revit绘制支吊架。

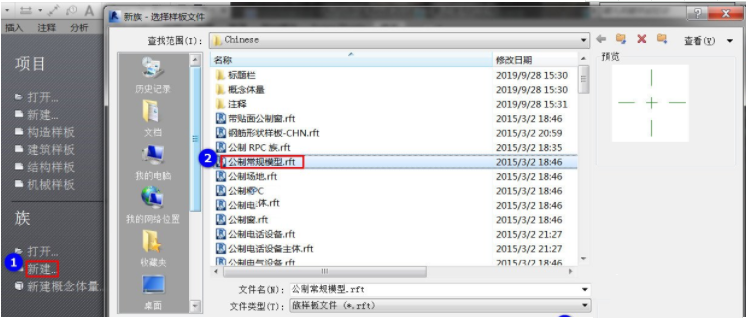

　　首先，新建族样板，单击“公制常规模型”。如图所示：

　　接下来，在楼层平面上绘制6条参照平面，然后使用拉伸命令绘制矩形板，拉伸起点为10、拉伸终点-10，如图所示：

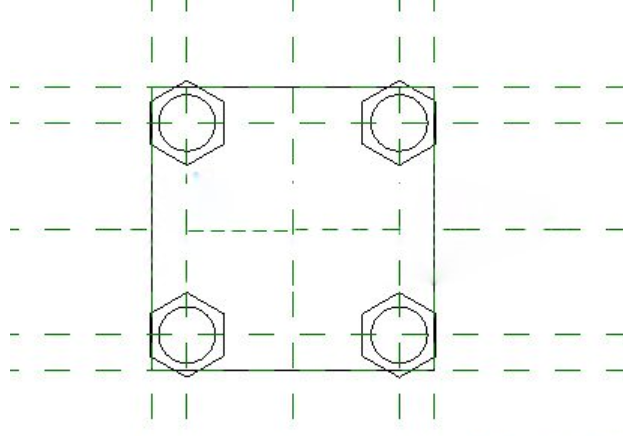

　　再绘制4条参照平面定位螺母位置，然后绘制四个螺母洞与螺母。如图所示：

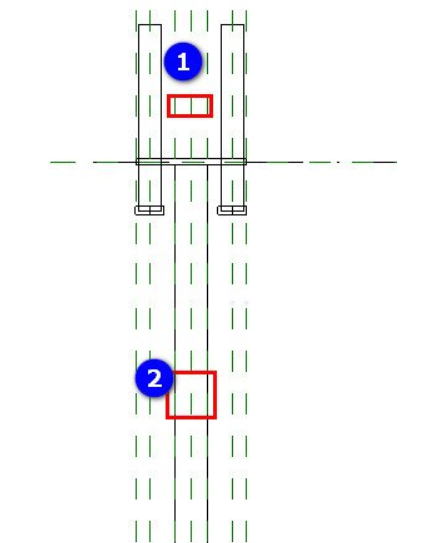

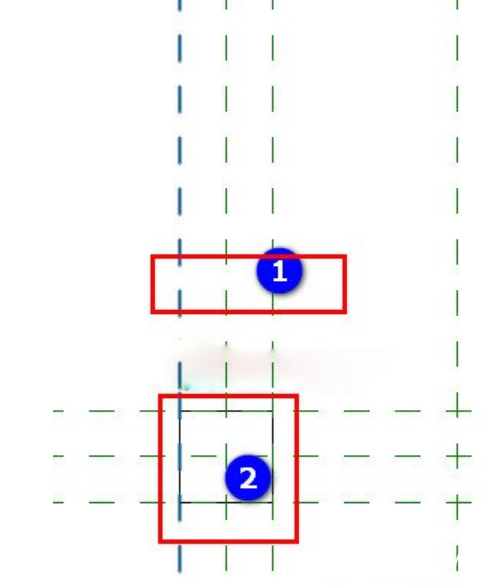

　　在到立面上绘制2条参照平面，然后再绘制一根立钢管。如图所示：

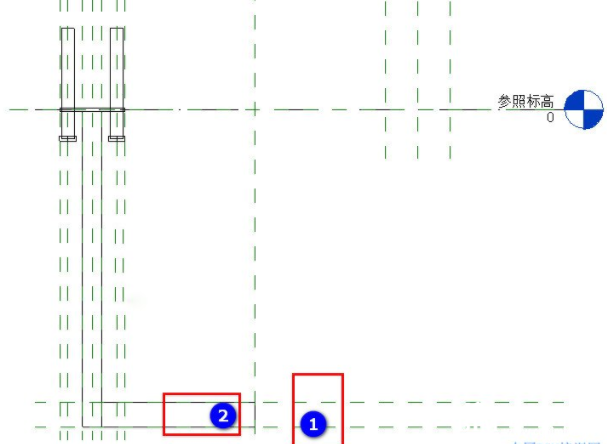

　　绘制完立钢管之后，在绘制2条横向参照平面，然后绘制横向钢管。如图所示：

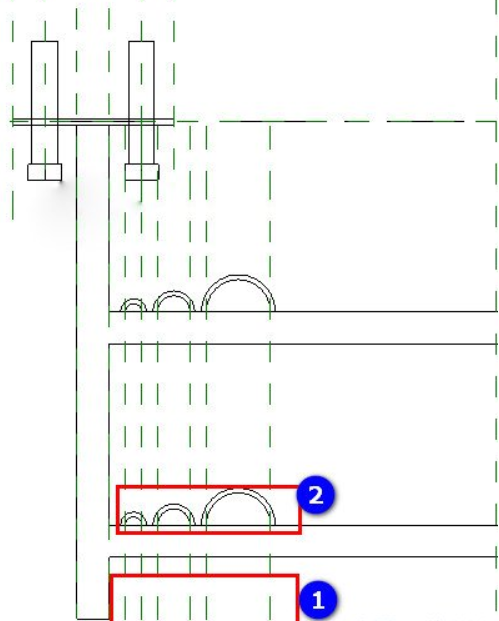

　　接下来绘制管道的固定箍，先绘制6条参照平面，然后绘制固定箍。如图所示：

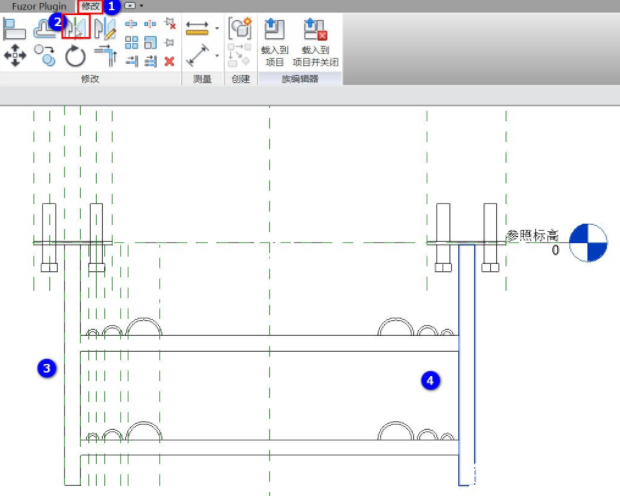

　　全部绘制完之后，使用镜像命令绘制另一边。如图所示：

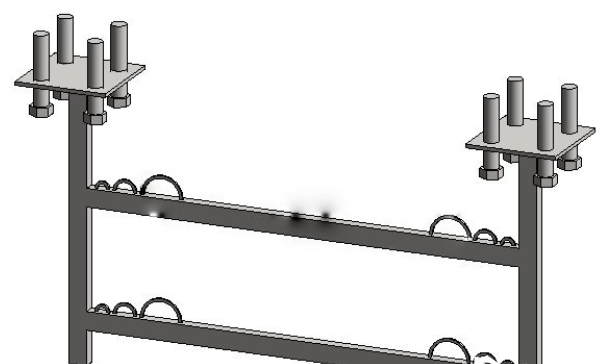

　　绘制完成的效果图
