Revit如何标注图元对象弧形长度?注释选项卡下“弧长”命令可以对弧形墙或其他弧形图元进行尺寸标注，以获得图元的总长度;标注操作如下：

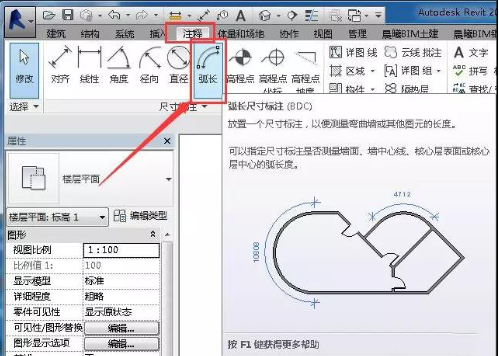

　　1、单击“注释”选项卡 下的“尺寸标注”面板 中的(弧长度)命令;

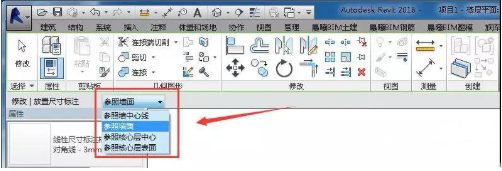

　　2、在选项栏上，选择一个捕捉选项。例如，选择“参照墙面”，使光标捕捉内墙面或外墙面。 捕捉选项有助于选择径向点;

　　3、单击选择需要标注弧长的图元对象;

　　4、选择弧的两个端点，然后将光标向上移离弧形;单击放置该弧长度尺寸标注。

　　(注：单击选择第一个端点的时候，鼠标显示“不可选”的状态，不用管，继续操作即可，与一般的尺寸标注不一样的地方就是需要先选择弧线对象再进行标注;)
