在Revit机电中，一般都会遇到需要有坡度的管道，一般出现最多的是“空调冷凝管”，那就以“冷凝管”为例，简单的概述一下带坡度的“冷凝管”的创建。

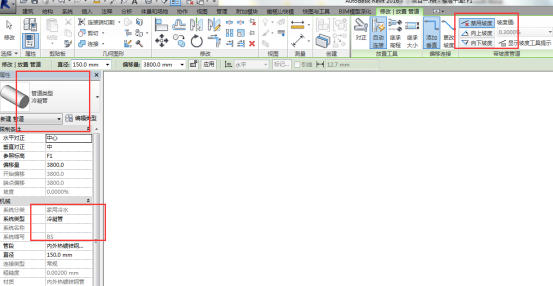

打开Revit，在“系统”栏中选择“管道—冷凝管”，如下图。

在默认的情况下，是禁用坡度的，如果是需要带坡度的管，可以选择向上或向下的，然后在给一个坡度值，一般“冷凝管”的坡度取得最多的是千分之五。

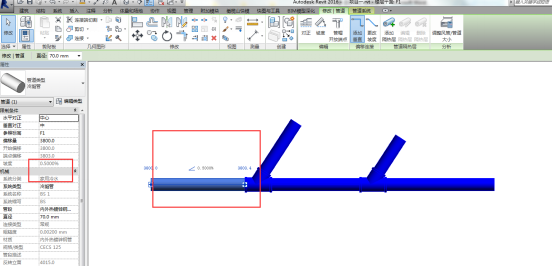

下面就选择向上的坡度，坡度为千分之五，开始绘制管道，如下图。

如果是像这种带有分支的坡度管，就先画分支的管，完了之后在回来画直的管，这样不容易出现错误。
之前在创建管的时候有一个向上或向下的坡度，这是表示向上是从最低点往最高点绘制，向下就是相反的意思，两种方式都可以。主要取决于个人。
