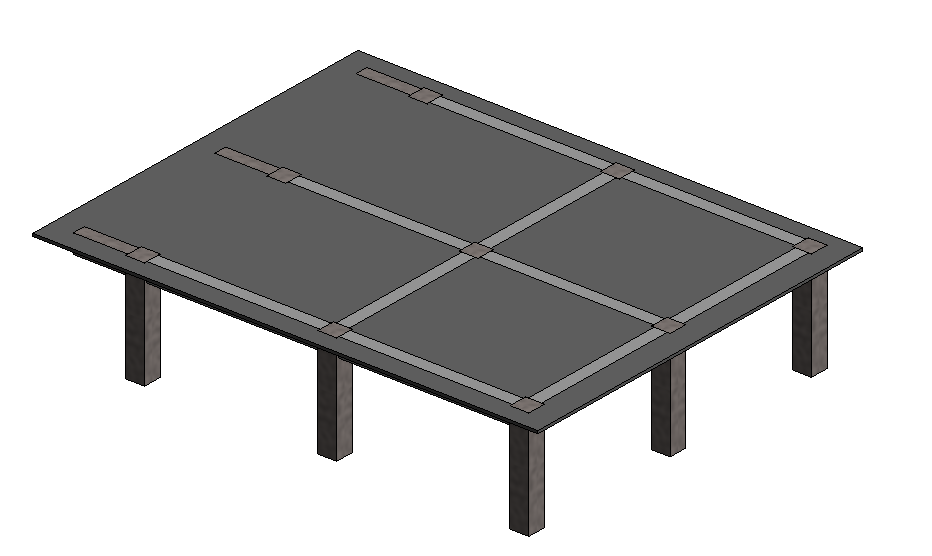

目前Revit中对于结构构件的默认的连接顺序是楼板会把柱和梁给剪切掉，但是这并不符合实际要求，而且还会影响工程量的统计。那么我们就要改变这种剪切方式。如下图：

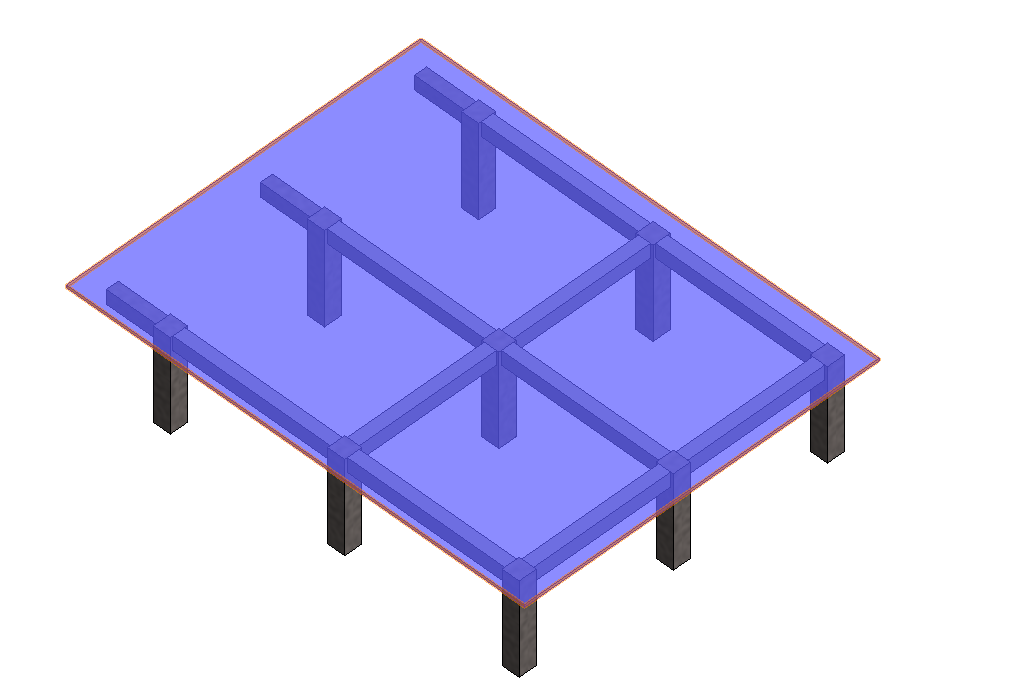

先建立一些梁板柱，把他们搭接在一起，然后我们会看到板自动把柱和梁给切掉了。如下图：

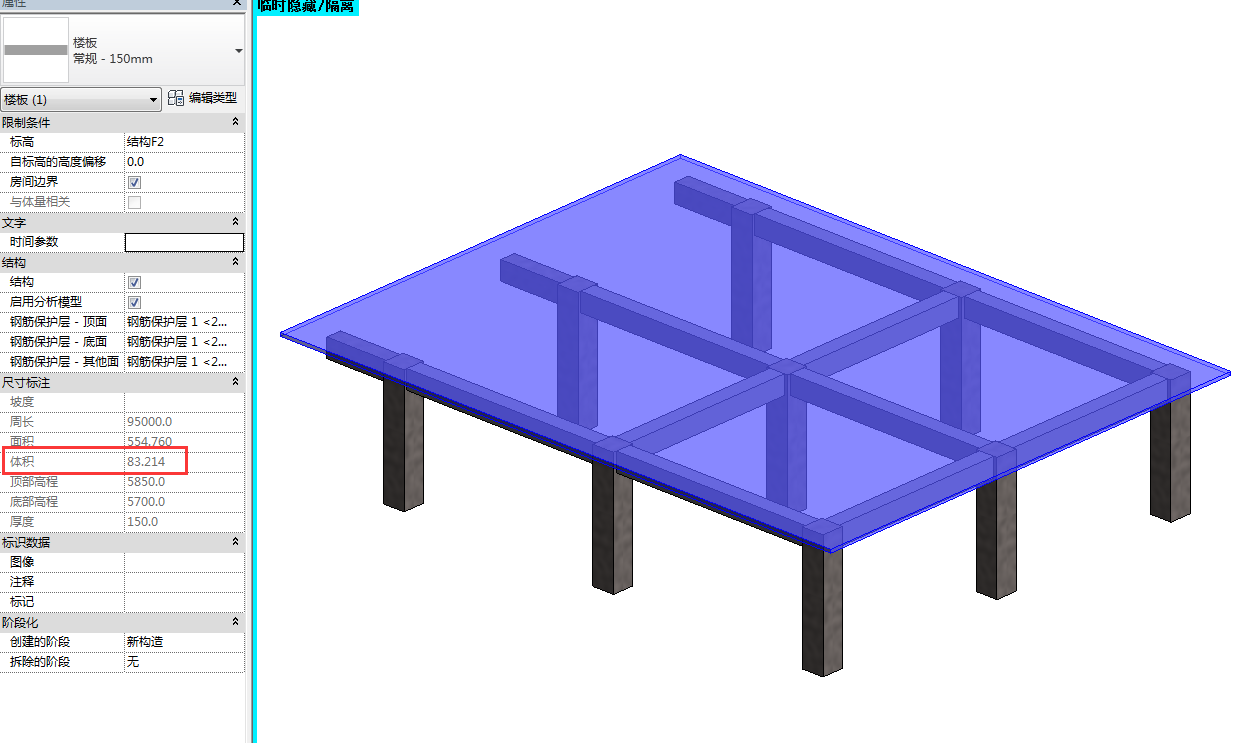

此时，我们会看到属性栏里有一个楼板体积的参数为83.214㎡。如下图：

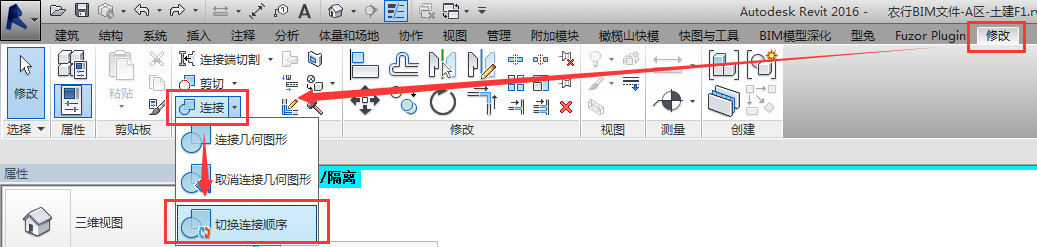

现在，我们选择修改选项卡里面的连接命令，点击最后一个选项：切换连接顺序。

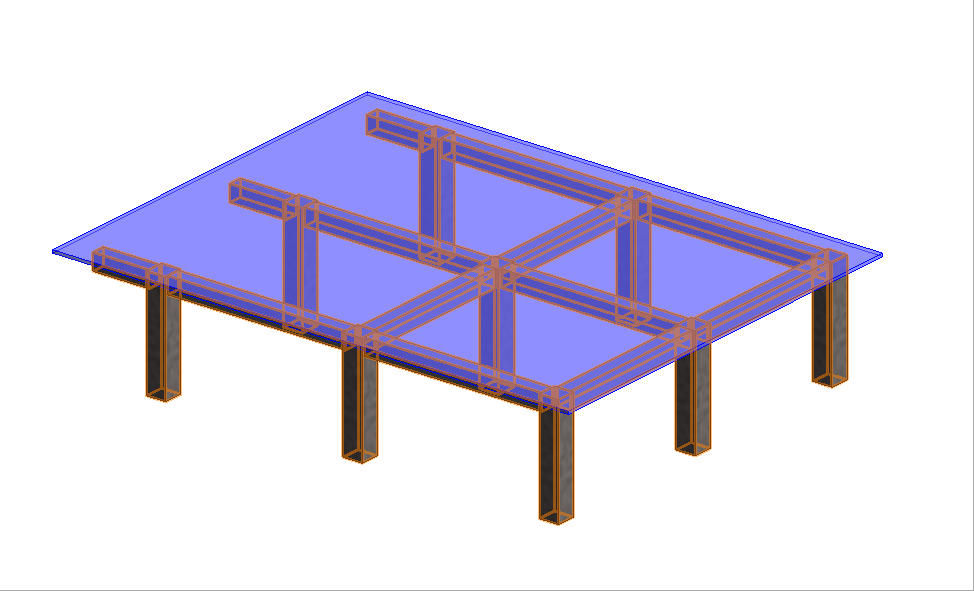

选择完以后，先点选楼板，再按住Ctrl键框选柱子和梁，如下图：

此时松开鼠标，我们会看到柱和梁把楼板给剪切掉了，如下图：

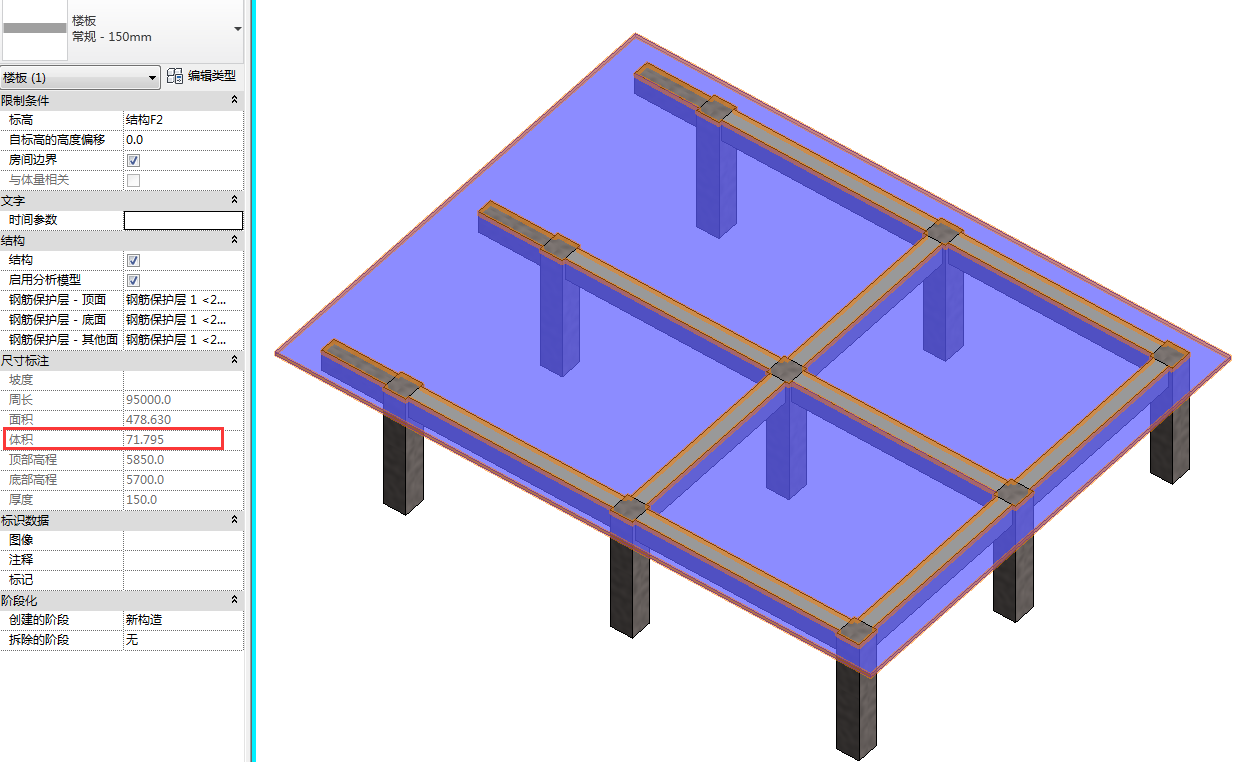

此时，我们再去看楼板的体积，如下图：

这样，就符合我们实际结构构件的扣减关系了。
