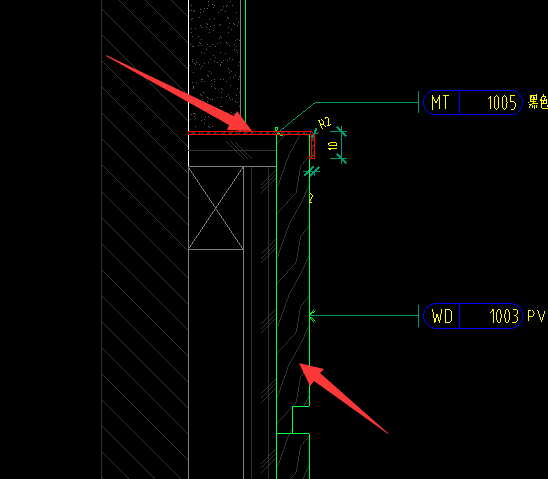

在Revit用墙建模中，墙底部常常有踢脚线（或者异型装饰墙），如图所示该装饰墙三部分，如还用建筑菜单中墙中墙饰条做，影响工作进度还容易在标高上出错。

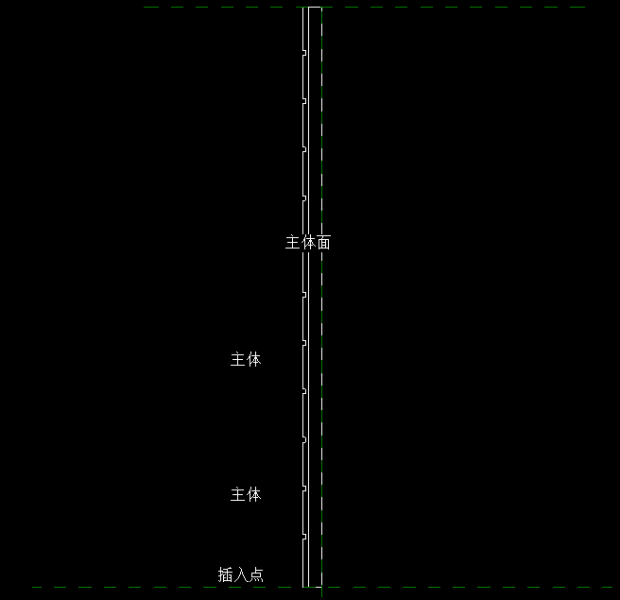

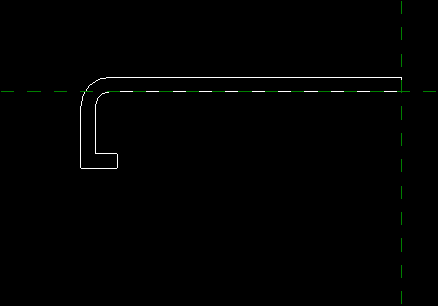

1、使用公制轮廓样板绘制出图纸中样式轮廓族，并另保存到桌面，如图所示。

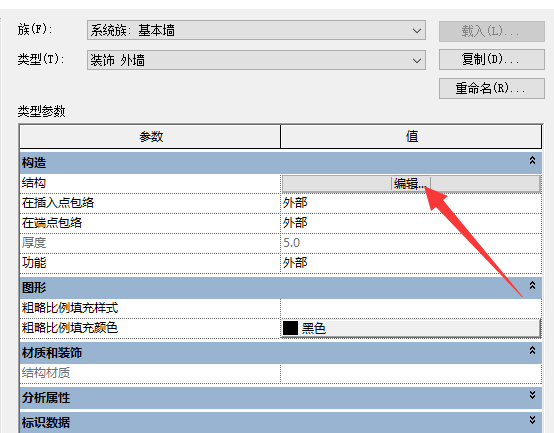

2、选择“建筑”选项卡下“墙”命令，点击墙属性面板中“编辑类型”，弹出“类型属性”对话框，点击“构造”下“结构”栏中的“编辑”命令，如图所示。

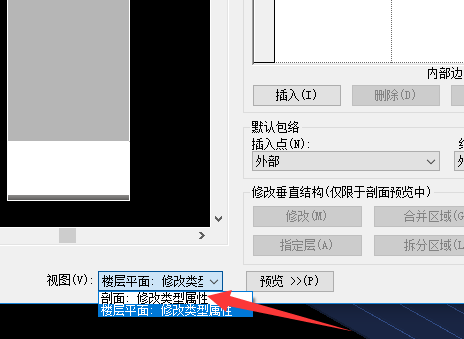

3、打开“预览”，选择“视图”为“剖面：修改类型属性”，如图所示。

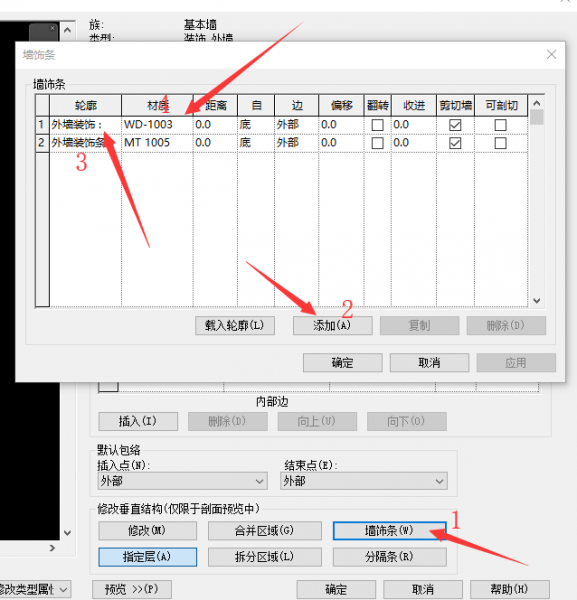

4、点击“修改垂直结构”中的“墙饰条”，将之前准备好的两个轮廓族载入到项目中并添加，并添加材质，如图所示。

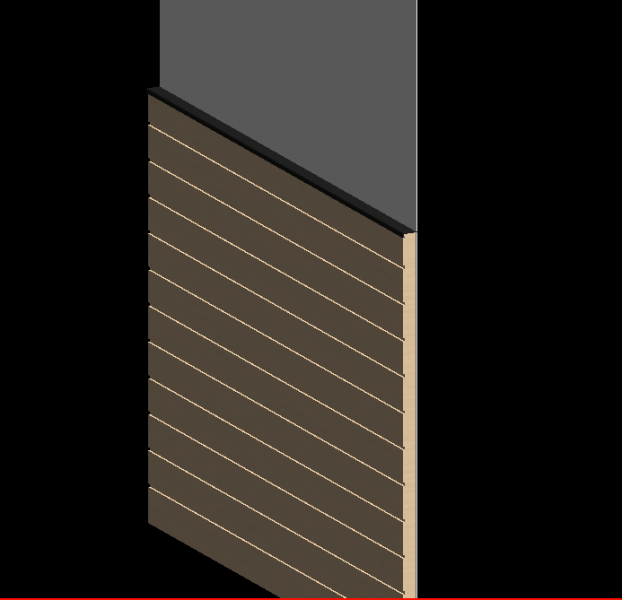

5、最终效果，如图所示。

意义：通过学习上述文章，可以学习到异形构造，例如装饰踢脚线、异形装饰墙等的或创建，也学会了通过创建轮廓族来创建不同造型的轮廓。
