Revit中如何绘制斜楼板的三种方法及结果比较

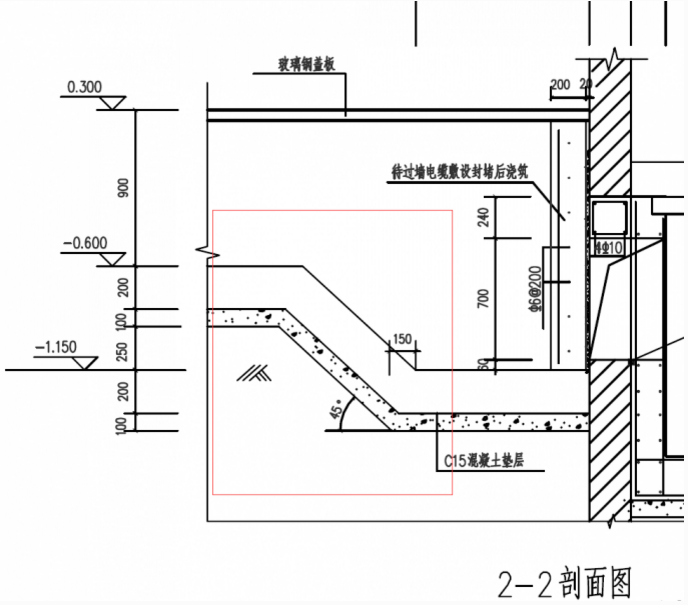

如图,在Revit建模过程中，有时会遇到斜楼板的情况，我们该如何绘制图中斜板?

　　方法一：坡度箭头

　　第一步：创建楼板边界后，点击“坡度箭头”按钮，按坡度方向绘制箭头(箭头的首尾所处位置为计算坡度的位置，所以要准确的放在草图线上面)。

　　第二步：在左侧“属性”对话框中设置箭尾偏移值(箭头尾偏移高度)。然后点击“完成绘制”按钮即可完成斜板的绘制。如图2：

　　方法二：定义坡度

　　第一步：创建楼板边界后，选中需要修改的草图边界。

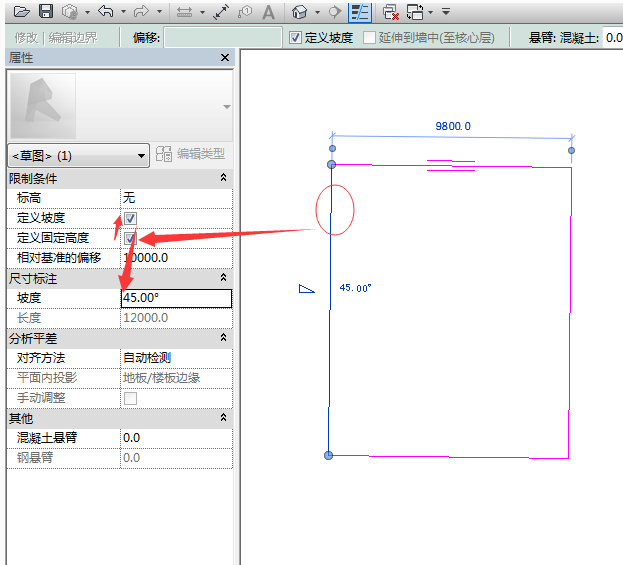

　　第二步：勾选“定义固定高度”，再勾选“定义坡度”，最后在尺寸标注栏的“坡度”中输入坡度值。然后点击“完成绘制”按钮即可完成斜板的绘制。如图3：

　　方法三：修改子图元

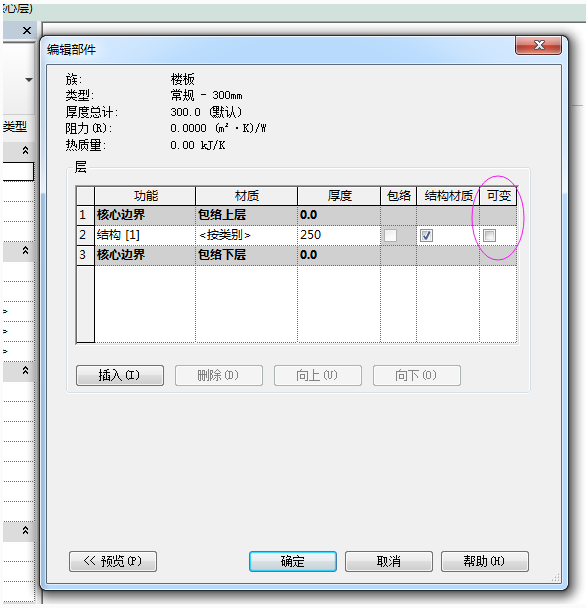

　　第一步：创建楼板后，单击选中“楼板”，在“属性”选项卡中点击“编辑类型”按钮，打开“类型属性”对话框，点击“结构”属性右侧的“编辑”按钮，打开“编辑部件”对话框，对结构进行编辑，不勾选“可变”选项。点击两次确定退出。

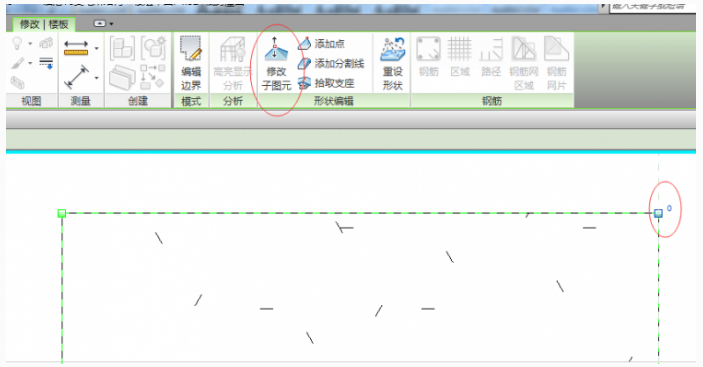

　　第二步：单击选中楼板，进入功能区的“修改|楼板”选项卡，点击“修改子图元”按钮，点击边缘点处的0，修改楼板侧边需要偏移的数值:，即可完成斜板的绘制，如图4,、图5：

　　上述三种方法绘制结果比较如下图:

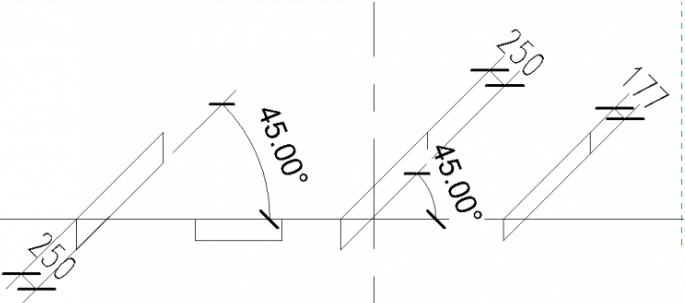

　　从左至右分别是通过“坡度箭头”、“定义坡道”、“修改子图元”绘制的厚度为250mm的斜板。从图中可以看到，通过“坡度箭头”和“定义坡道”绘制的斜板厚度不变，但与水平板连接处宽度增加。绘制结果如下图所示：

　　而通过“修改子图元”绘制的斜板与水平板连接处厚度相同，但板厚会变小。
