将自由形式钢筋对齐分布放置到具有任何几何图形的混凝土图元中。

可以通过在任何视图中选择一个或多个面参照，来放置自由形式钢筋对齐分布。此示例显示了三维视图中的自由形式钢筋对齐分布放置。

1. 单击“结构”选项卡“钢筋”面板 （钢筋）。

2. 依次单击“修改 | 放置自由形式钢筋”“放置方法”面板  （自由形式钢筋）。

3.


   依次单击“修改 | 放置自由形式钢筋”“分布类型”面板   （对齐）。




注： 如果要选择多个面或路径线段，请务必依次单击“修改 | 放置钢筋”“多个选择”面板  （选择多个）。

4. 在“属性”选项板中指定钢筋类型。

5. 在“钢筋集”面板上，指定布局。

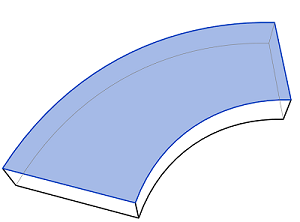

6. 依次单击“修改 | 放置自由形式钢筋”“下一步”面板  （表面）。在绘图区域中，选择要作为自由形式钢筋主体的图元的曲面。

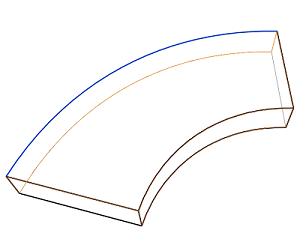

7. 依次单击“修改 | 放置自由形式钢筋”“下一步”面板  （路径）。选择图元的边缘。

   注： 还可以按空格键来继续选择分布路径。

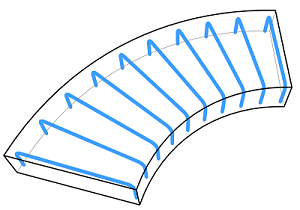

8. 钢筋将根据参照表面和预定义属性定义来填充主体。






9. 按Esc键退出“自由形式钢筋”放置模式。
