Revit技巧 | Revit如何复制替换建筑专业布置的卫生器具?

发布于:2024-09-30 10:27:31
95人 分享

建筑设计师在卫生间布置的设计过程中,一般会载入并布置一些2D或3D的卫浴装置族,而这些族一般不包含mep连接件。怎样替换这些不含连接件的族呢?

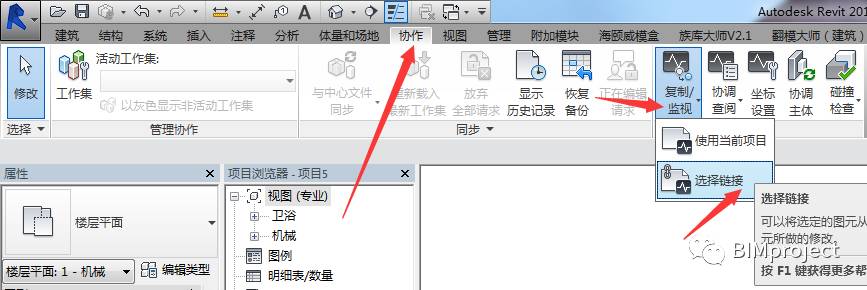

1.在协作选项卡下面找到“复制/监视”命令,点击选择链接,然后在绘图区点选建筑链接文件;

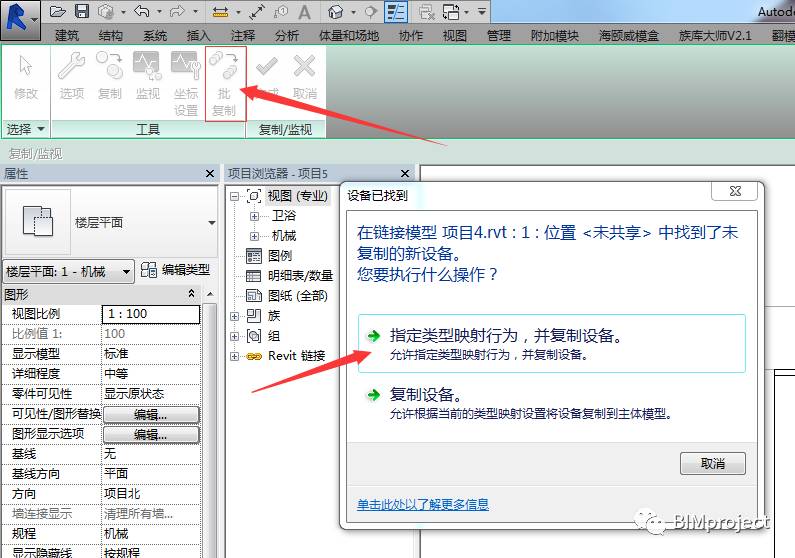

2.点击“复制/监视”选项卡下的“批复制”,打开“设备已找到”对话框,点击“指定类型映射行为,并复制设备”命令来制定族映射的规则;(“复制设备”则直接根据默认的映射规则自动复制到主体模型,这里我们需要先进行设置);

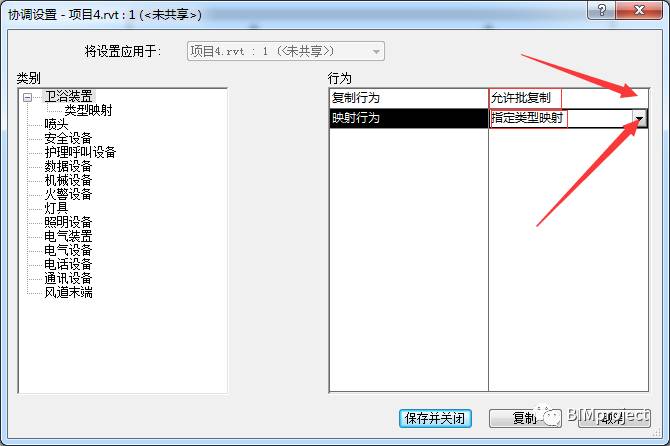

3.进入“协调设置”对话框,在类别中选择希望复制的类别,将行为栏的复制行为设置为“允许批复制”(选择此项可以进行多项类别的复制),将映射行为设置为“指定类型映射”(选择此项则在复制过程中能够同时替换链接文件中对应的族类型),此时在左侧卫浴装置下出现“类型映射”节点;

(注:能够被复制/监视的对象有:标高、轴网、墙、柱、楼板、洞口、mep对象)

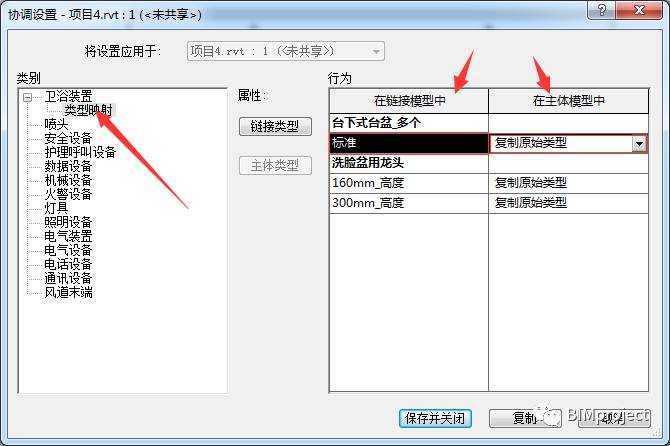

4.单击“类型映射”右侧显示出行为选项栏,将行为栏下的“在链接模型中”和“在主体模型中”的族类型进行选择;


提示:“在链接模型中”表示从建筑模型中链接过来的卫生设备,如果有多个便会全部显示出来,这跟在上一步把“复制行为”选择“允许批复制”对应起来;“在主体模型中”及在新的项目中所对应的图元,可以复制建筑模型带来的族类型,也可以自己选择新的项目中对应想要的族类型;

通过点击“链接类型”和“主体类型”来查看链接文件中的族和主体文件中的族是否有自己想要的映射族类型(注:映射操作前必须在主体模型中载入想要映射的对象,不然在主体模型中就找不到复制对象)。

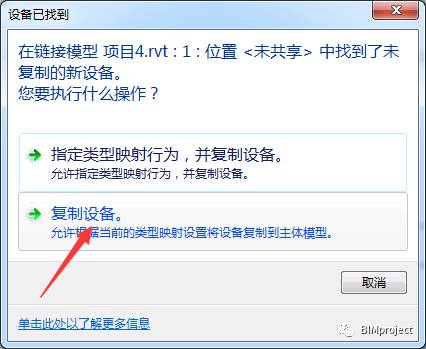

5.再次点击“复制/监视”选项卡下的“批复制”命令,在弹出的“设备已找到”对话框点击“复制设备”,这样建筑模型中的卫生设备就复制到了新的机电模型中来了。

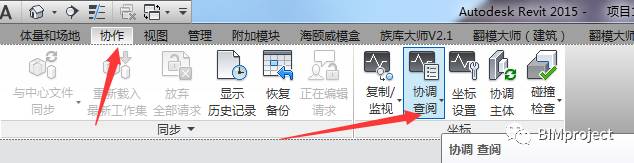

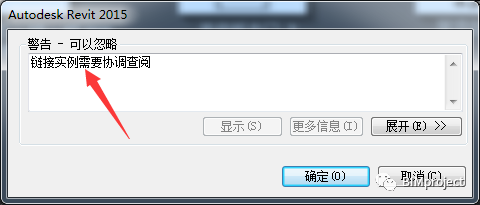

注:1.当建筑模型中的卫生器具被更改了,打开机电项目文件时会提示“链接文件需要被协调查阅”,这时只需要点击“协作”选项卡下的“协调查阅”命令即可查看建筑模型中发生的调整。


点击确定即可;


2.很多卫生器具、灯具、机械设备族制作时都是居于墙、楼板、或者是面来创建的,因此对于链接到机电项目中的建筑链接文件,这些设备拾取不到建筑的墙体、楼板,上面的方法便可以解决这个问题,即先在建筑模型中绘制好卫生器具,再通过映射复制到机电项目中;但是如果没办法修改建筑模型的情况下就只能将链接的建筑模型绑定链接,进行解组(此方法在项目较小的情况下使用,项目过大绑定链接的过程会很慢)。
