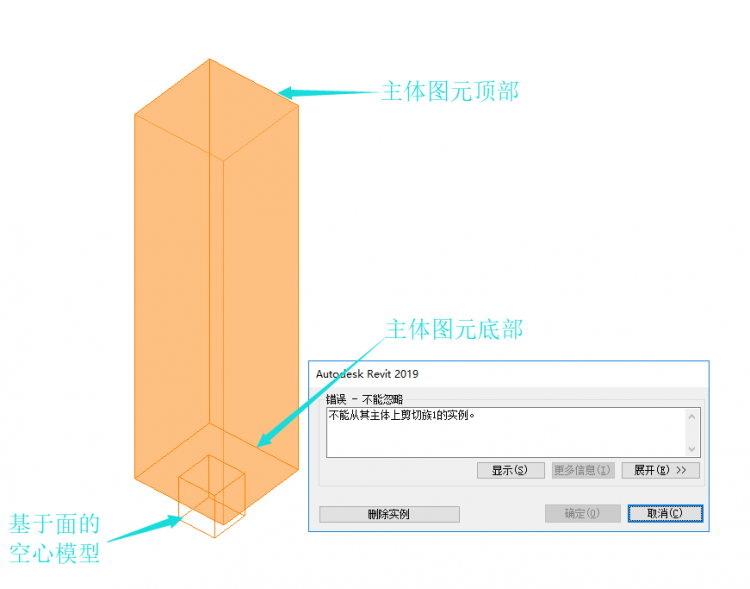

在Revit中，如果想要使用基于面的空心形状去剪切主体图元底部时，经常会出现无法剪切的情况，如图所示。那么怎么解决这个问题呢？下面进行简单讲解。

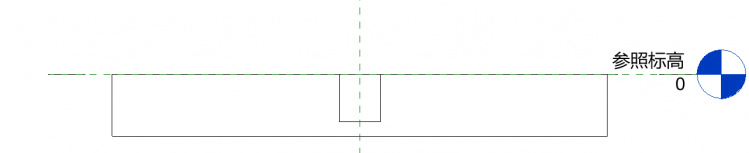

1、回到“基于面的空心模型”族环境下，切换到立面，效果如图所示。

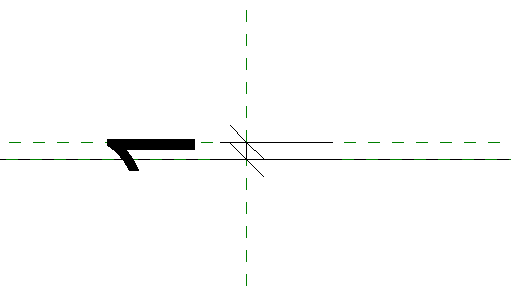

2、绘制一根距离参照标高1mm的参照平面（最小建筑单位:1mm），如图所示。

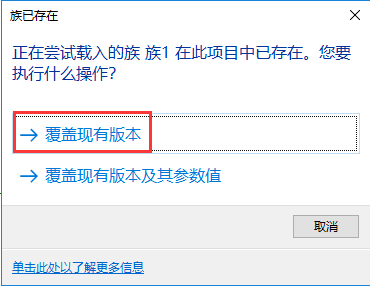

3、选中空心形状，将空心拉伸的终点放在该参照平面上，并载入到项目中覆盖以前版本，如图所示。

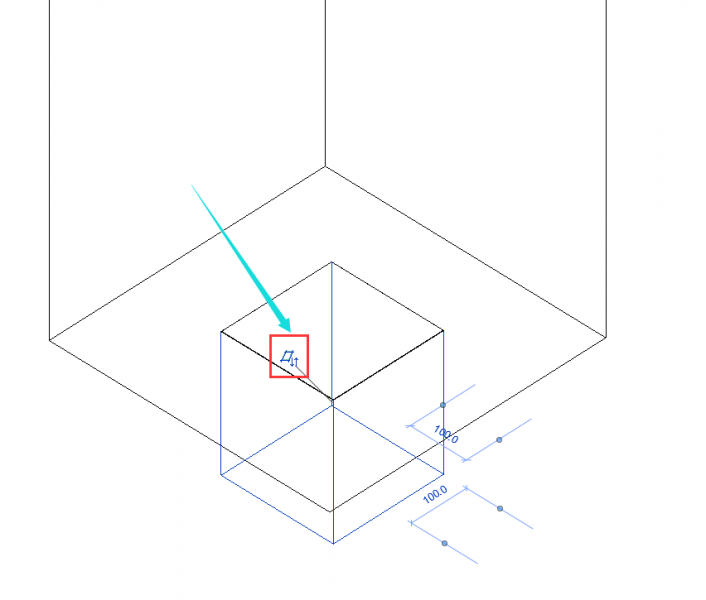

4.再次进行放置，效果如图。

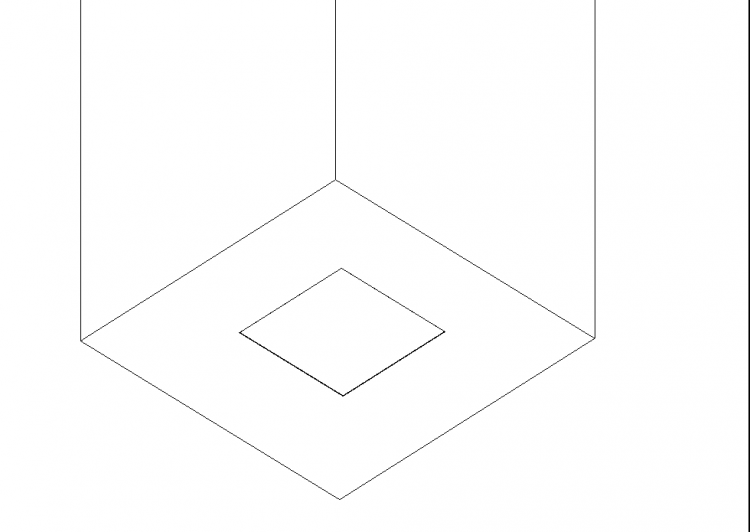

5.单独选中基于面的空心模型，并翻转，如图所示。

将空心模型单独做成一个族的意义：

1、方便建模，节约时间

2、方便定位，便于调整

3、有利于构件库的积累，最终提高工作效率。
