通过拉伸绘制的轮廓来创建屋顶。

1. 显示立面视图、三维视图或剖面视图。

2. 单击“建筑”选项卡 “构建”面板 “屋顶”下拉列表 （拉伸屋顶）。

3. 指定工作平面。

4. 在“屋顶参照标高和偏移”对话框中，为“标高”选择一个值。 默认情况下，将选择项目中最高的标高。

5. 要相对于参照标高提升或降低屋顶，请为“偏移”指定一个值。 Revit 以指定的偏移放置参照平面。 使用参照平面，可以相对于标高控制拉伸屋顶的位置。

6. 绘制开放环形式的屋顶轮廓。

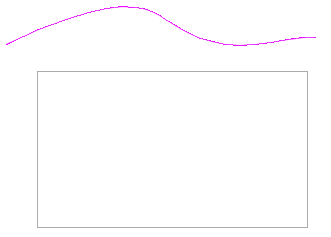

   使用样条曲线工具绘制的屋顶轮廓

7. 单击 （完成编辑模式），然后打开三维视图。

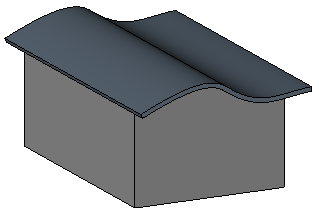

   完成的拉伸屋顶

   根据需要将墙附着到屋顶。

   创建拉伸屋顶后，可以变更屋顶主体，或编辑屋顶的工作平面。

   注： 要应用玻璃斜窗，请选择“屋顶”，然后在“类型选择器”中选择“玻璃斜窗”。 可以在玻璃斜窗的幕墙嵌板上放置幕墙网格。 按 Tab 键可在水平和垂直网格之间切换。
