BIM问题集锦-Revit机电族
1、选择族样板，设置族参数及族类型。

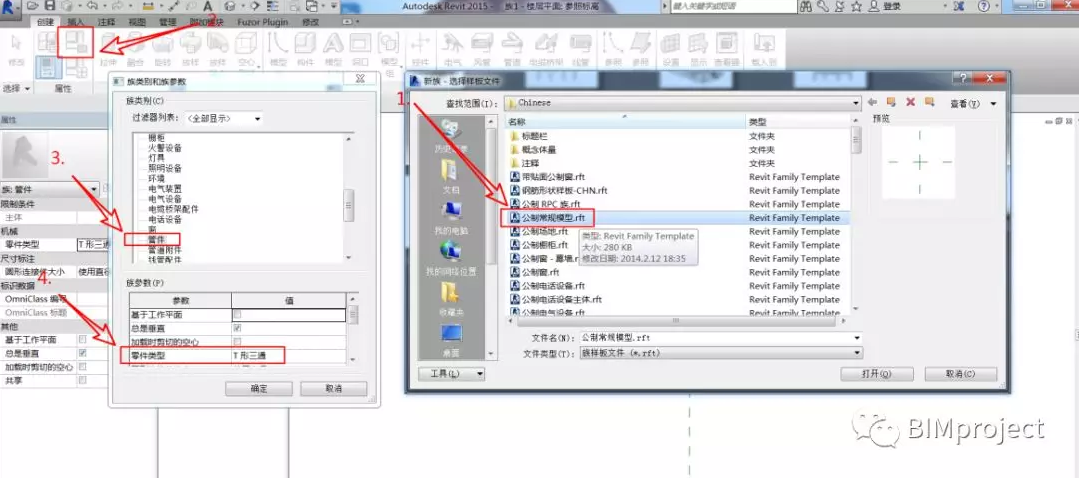

打开软件点击新建族，选择“公制常规模型”族样板创建族，如下图点击“族类别和族参数”按钮，选择族类别为“管件”，并设置族参数列表下零件类型为“弯头”；其他参数可根据实际需要进行设置；
2、放样创建弯头主体模型。

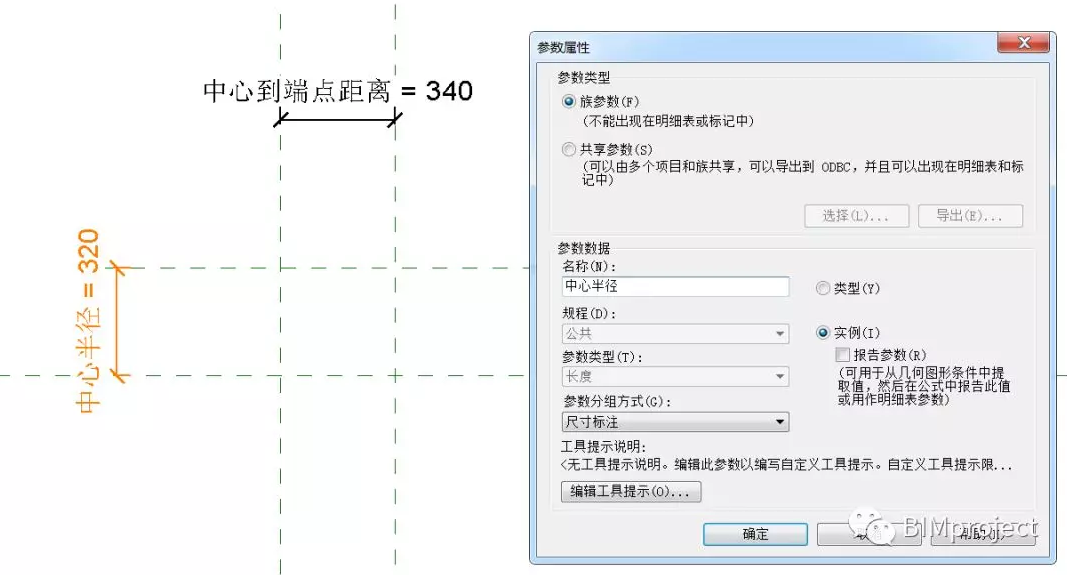

如下图绘制水平竖直参照平面，使用注释选项卡下的对齐尺寸标注命令标注到默认参照面的距离，并添加实例参数标签，名称分别为“中心到端点距离”、“中心半径”；

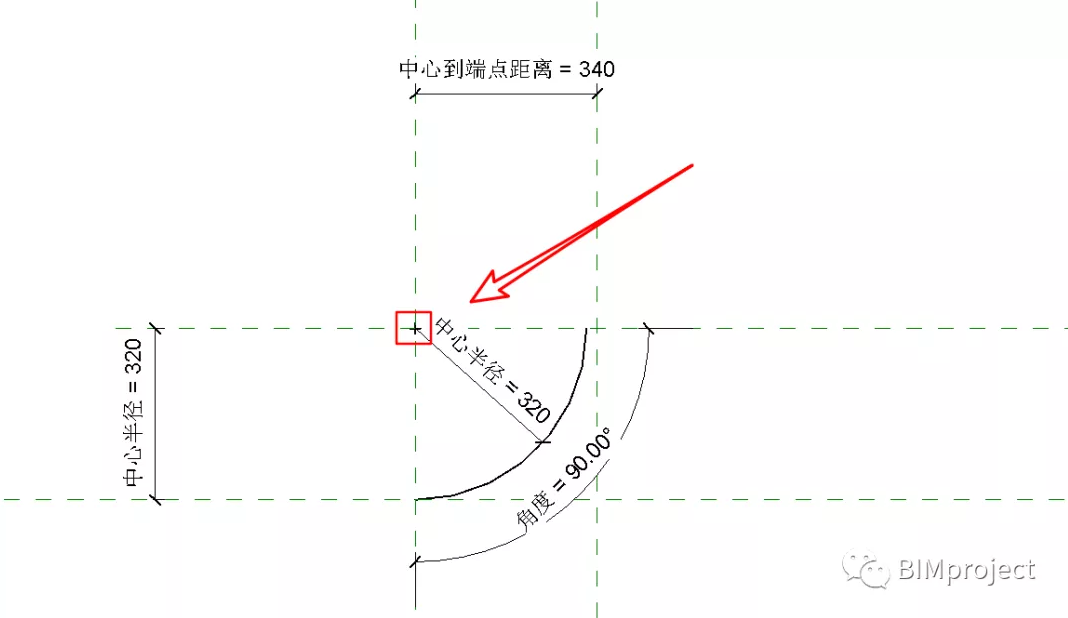

点击创建选项卡下的“模型线”工具，使用“圆心-端点弧”命令，以刚绘制的水平竖直参照面的交点为圆心，绘制四分之一圆，如图所示，并添加角度标签标注模型线角度（直接点击模型线，将角度临时尺寸标注改为永久尺寸标注即可），然后将其半径指定为“中心半径”标签，最后点选模型线，在实例属性栏勾选“中心标记可见”，将中心标记对齐锁定在之前绘制的水平竖直参照平面交点处；
点击创建选项卡下的放样工具，拾取模型线作为放样路径，点击完成；然后在三维视图中编辑圆形轮廓，并添加实例参数标签“管道外半径”标注圆形半径值，点击完成；
3、导入查找表格数据，关联模型参数。

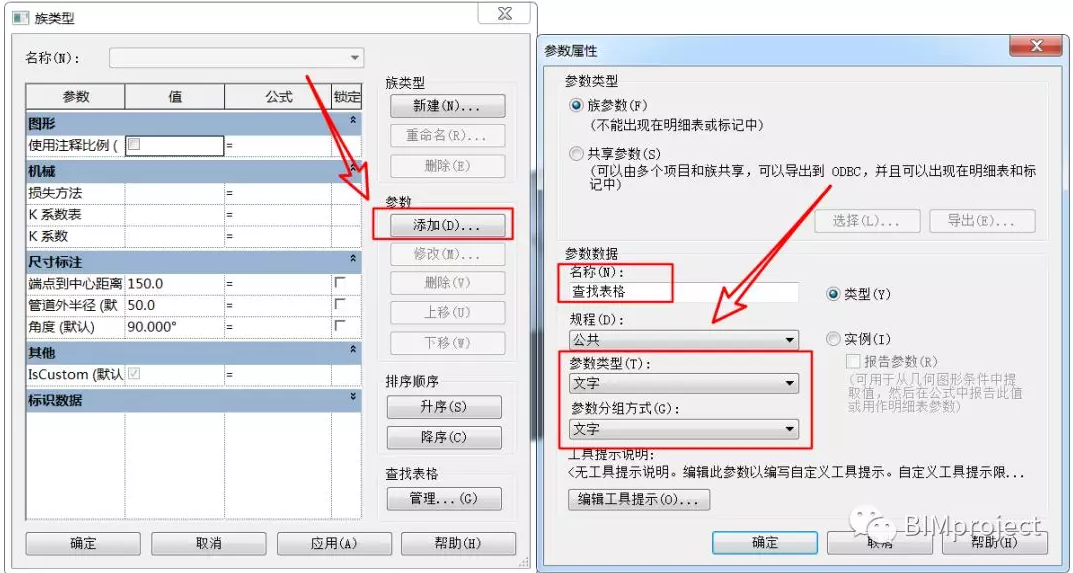

打开“族类型”对话框添加名称为“查找表格”文字类型的参数；

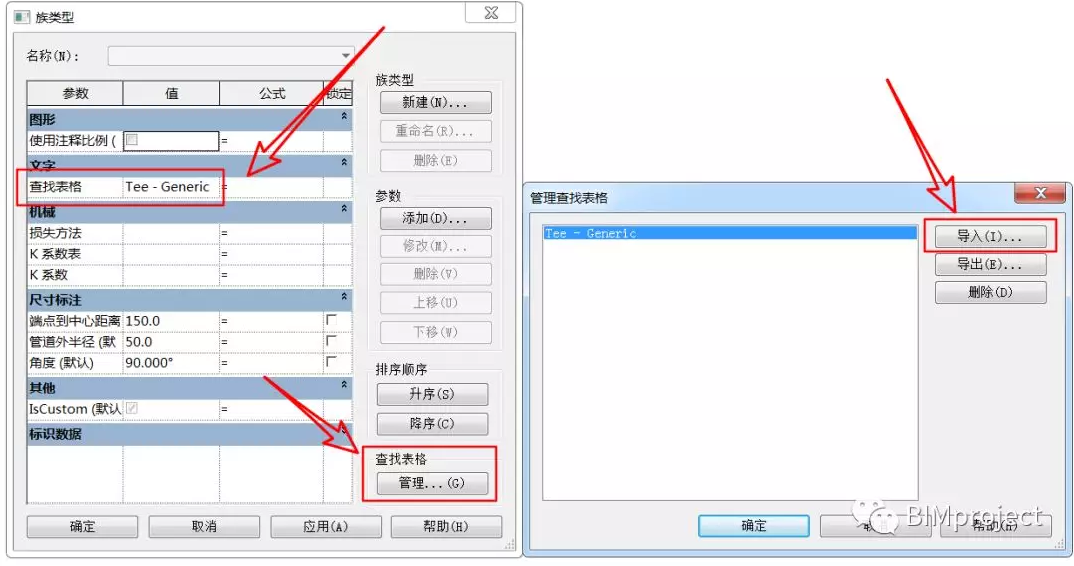

然后点击“族类型”对话框中“查找表格”下面的“管理”按钮，导入文件路径为：C:ProgramDataAutodeskRVT2015LookupTablesPipe下的“Elbow-Generic”（示例）表格文档；同时将将该表格文档名称复制粘贴作为“查找表格”值；

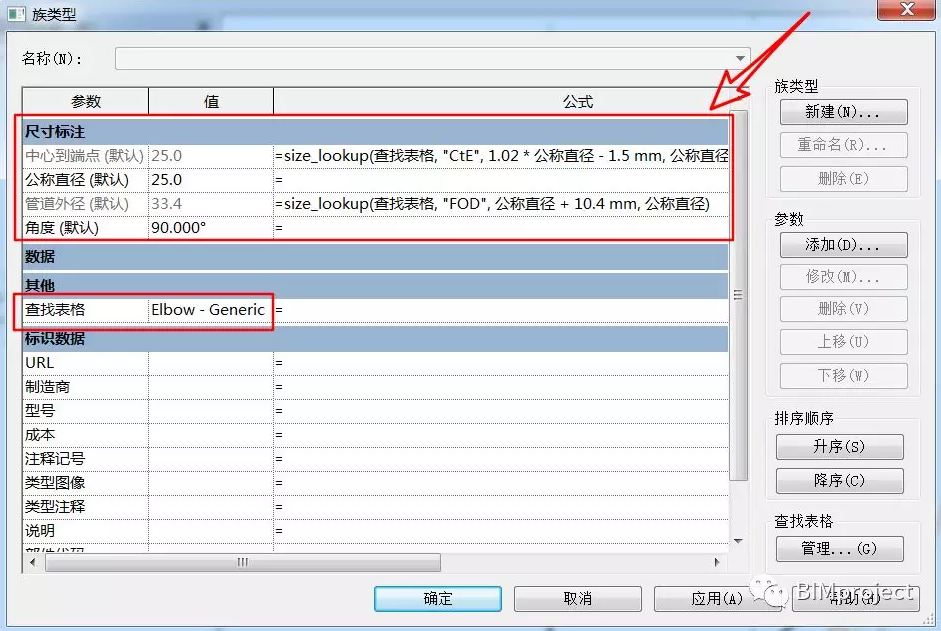

根据导入的表格内容，我们还需要在族类型对话框添加实例参数：管道外径、公称直径、中心到端点；并添加公式关联参数值：管道外半径=管道外径/2、管道外径=size_lookup(查找表格,"FOD",公称直径+10.4mm,公称直径)、端点到中心=size_lookup(查找表格,"CtE",1.02*公称直径-1.5mm,公称直径)；
4、检查修正，完成最终模型。
当公称直径太大，超过了中心半径值，此时已经创建不出模型，我们需要将这种情况进行修正，

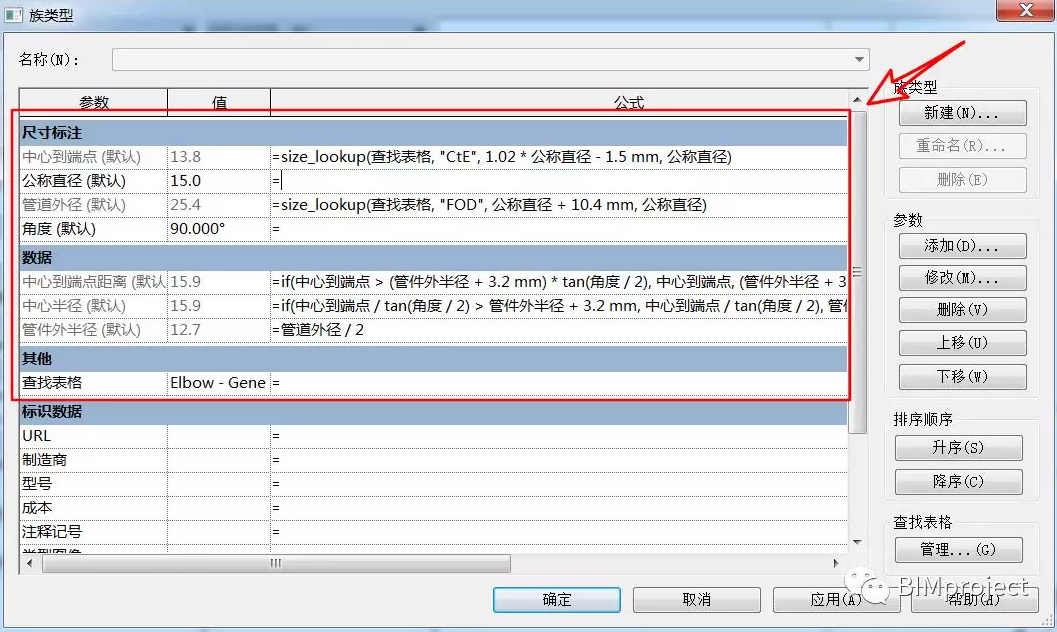

输入公式：中心半径=if(中心到端点/tan(角度/2)>管件外半径+3.2mm,中心到端点/tan(角度/2),管件外半径+3.2mm)；另外中心到端点的距离应该与中心半径值相等，并且需要保证模型距离中心参照的水平距离灵活变化，中心到端点的距离值也需要修正，确定如何取值，这里我们添加这样一个公式：中心到端点距离=if(中心到端点>(管件外半径+3.2mm)*tan(角度/2),中心到端点,(管件外半径+3.2mm)*tan(角度/2))；这样模型基本创建完成；
5、添加连接件，导入项目。
在“创建”选项卡下点击“管道连接件”分别给弯头添加连接件，并对连接件直径值关联到公称直径标签，二维表达这里不做详细介绍。
