Revit技巧 | revit平面区域怎么显示?Revit中如何在平面中同时显示

发布于:2024-09-30 10:28:55
199人 分享

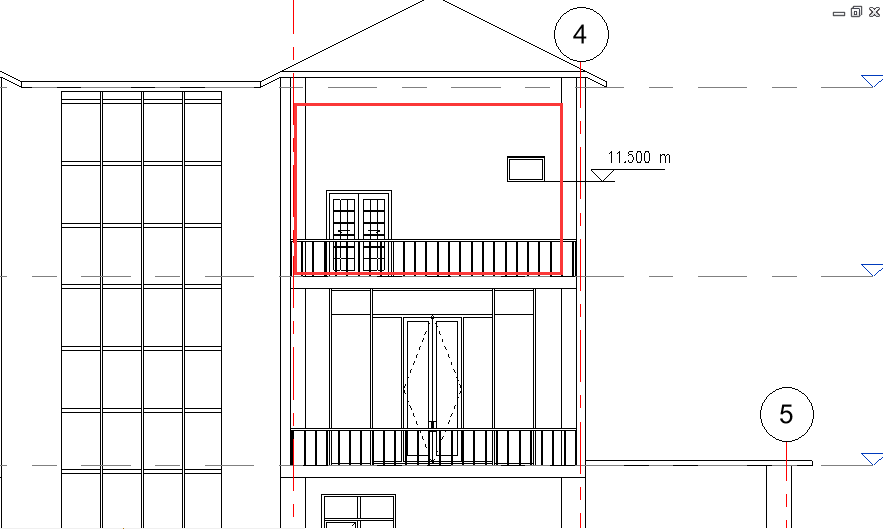

    前几天有个学员在画完模型出图的时候遇到这样的问题:一个楼层平面内不同的构件会出现不同高度,门和窗无法在一个平面图中显示!

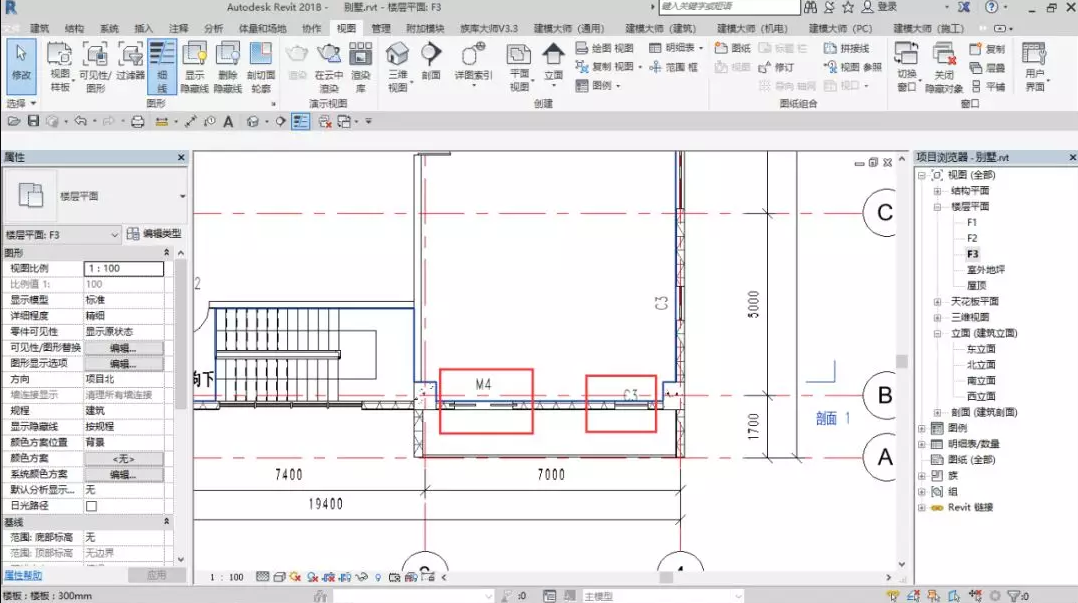

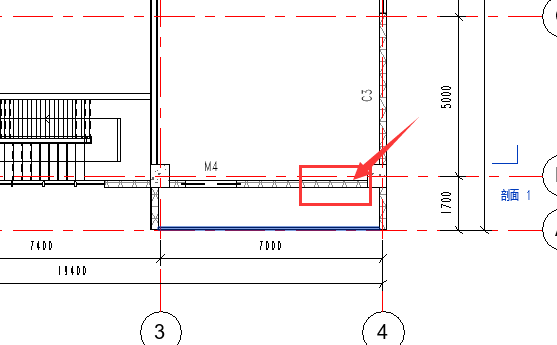

    问题状况如下图所示:

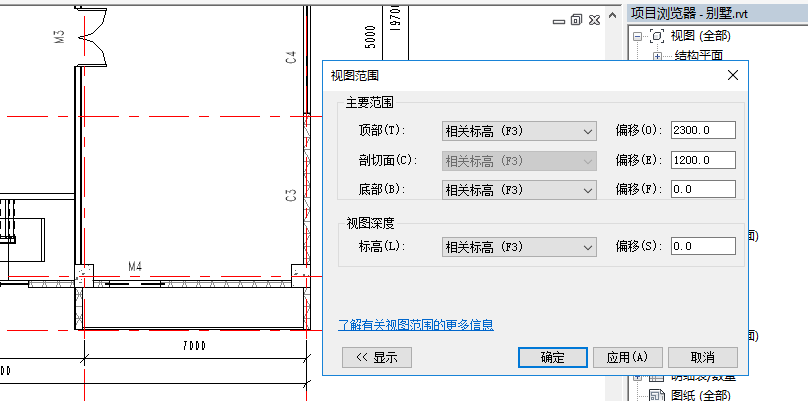

    像这种情况即使修改楼层平面的视图范围,这个门和窗在楼层平面上无法同时显示。



    那应如何解决呢?

    今天就教大家一个简单的办法

    步骤图文详解

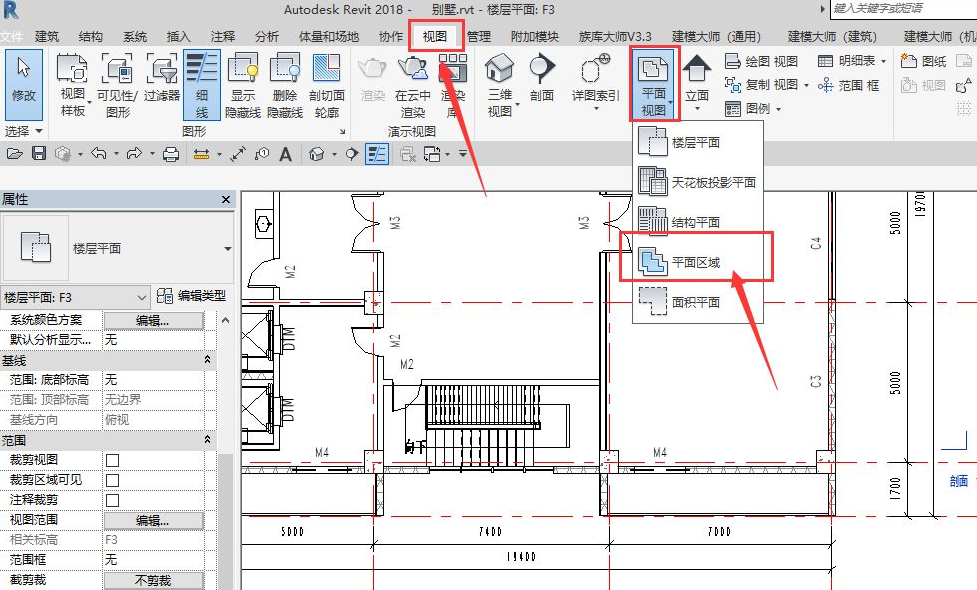

    1、点击视图选项卡下平面视图按钮旁下拉小三角,然后选择平面区域命令。

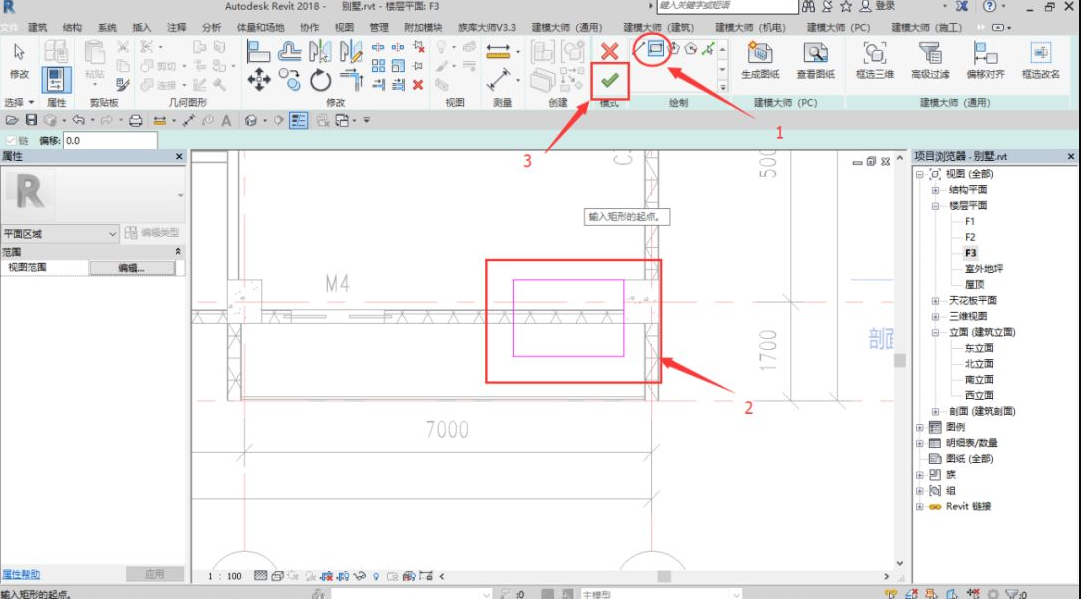

    2、选择矩形绘图命令,将窗户的位置框出来,然后点击√确定。

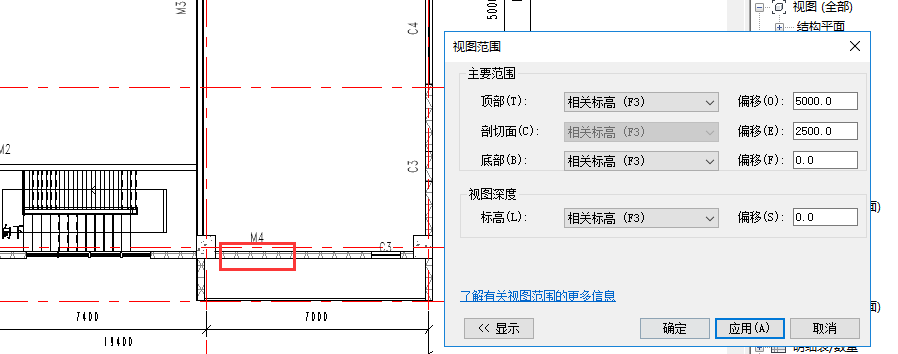

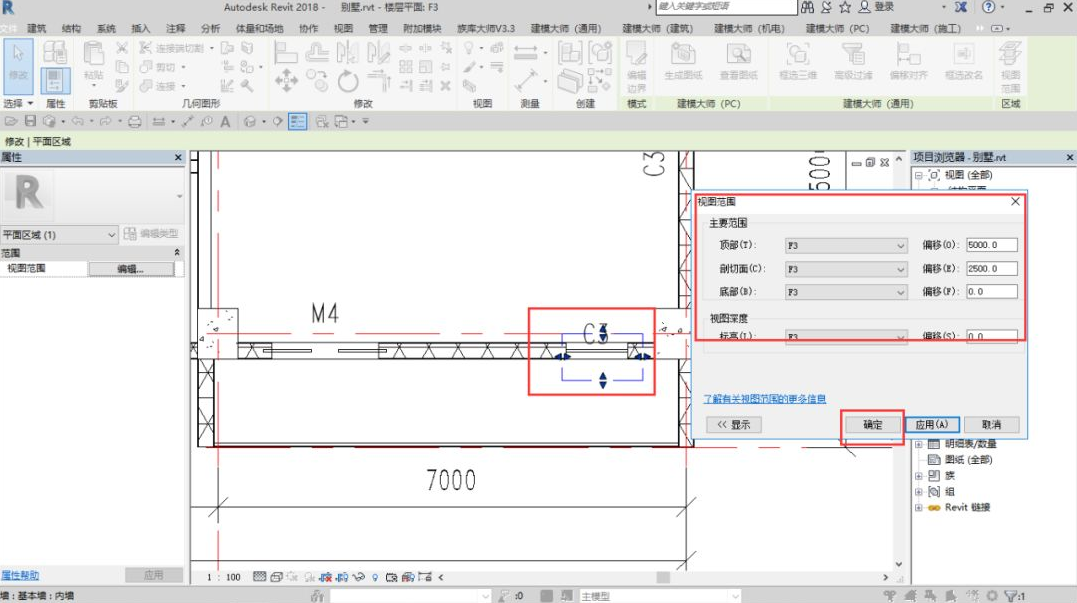

    3、先点击绘制完成的平面区域,在属性栏里点击视图范围旁边的编辑。然后修改成合适的视图范围,点击确定。



    4、右键平面区域,选择在视图中隐藏中的图元,将平面区域的线条隐藏起来,这样就不会影响后续出图了。


    现在可以看到,能同时显示了!
