文章来源：BIMproject 王冯聪

    很多照明设备族是采用基于天花板平面的族样板创建的，但是如果没有创建天花板模型该怎样放置照明设备呢？

    我们可以通过创建一个参照平面来作为照明设备的拾取对象；

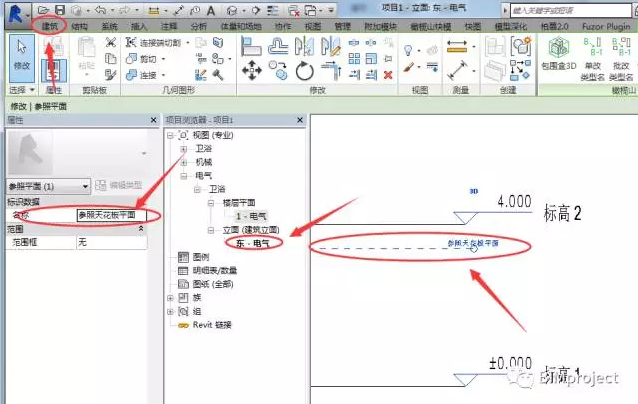

    1.在项目中打开立面视图，点击“建筑”选项卡下的“参照平面”命令，绘制一个照明设备放置标高的位置，并给该参照平面命名为“参照天花板平面”；

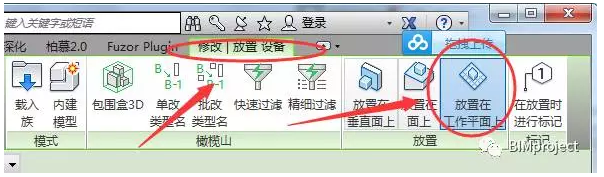

    2.将照明设备族载入到项目中，在平面视图中进行放置，放置时选择“放置在工作平面上”；

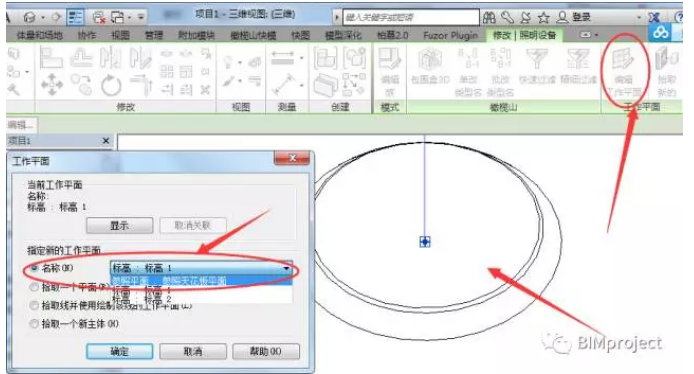

    3.放置完成后，选中照明设备族，点击“编辑工作平面”此时选择刚刚创建的参照平面作为照明设备的放置平面；

    4.再到平面视图中调整照明设备的左右位置；

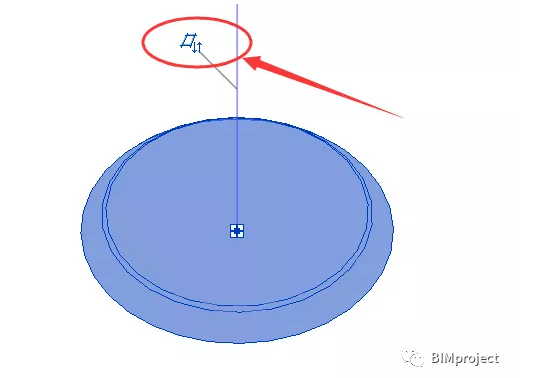

    （注：1.参照平面的绘制顺序会影响照明设备的放置方向，比如：从左往右绘制的参照平面，照明设备是朝下的，反之朝上；如果放置反了可以点击“转换箭头”进行调整；

    2.放置好一层的照明设备族，可以通过复制的方式绘制其他楼层的图元，此时复制的图元并不能自动拾取到主体，它是一个孤立的图元模型。）
