    步骤图文详解

    1、直接编辑楼板。

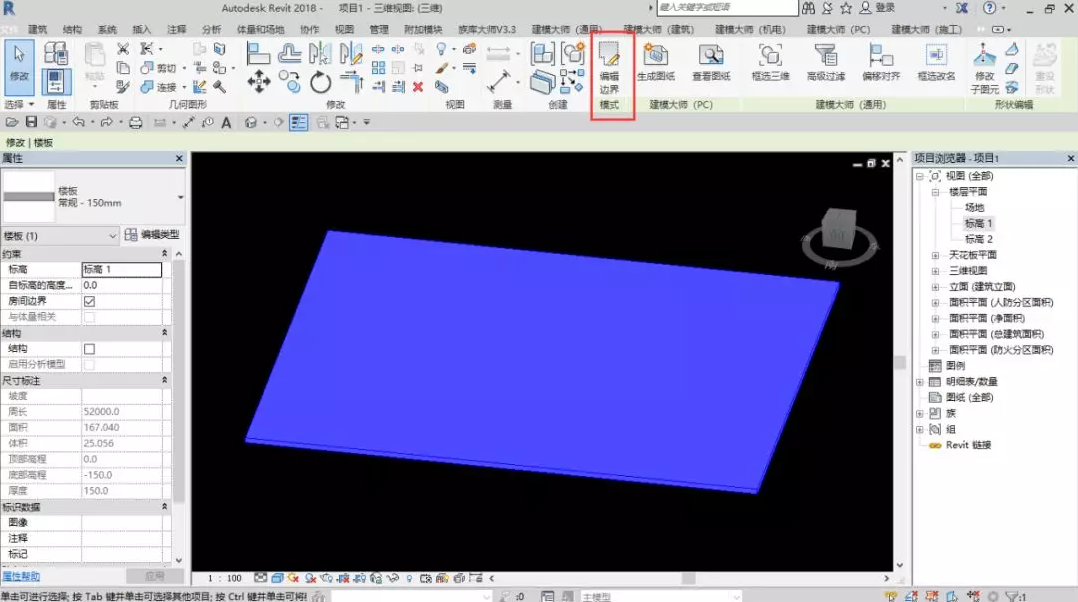

    ①点击一块楼板，然后点击修改选项卡里的编辑边界，进入编辑模式。

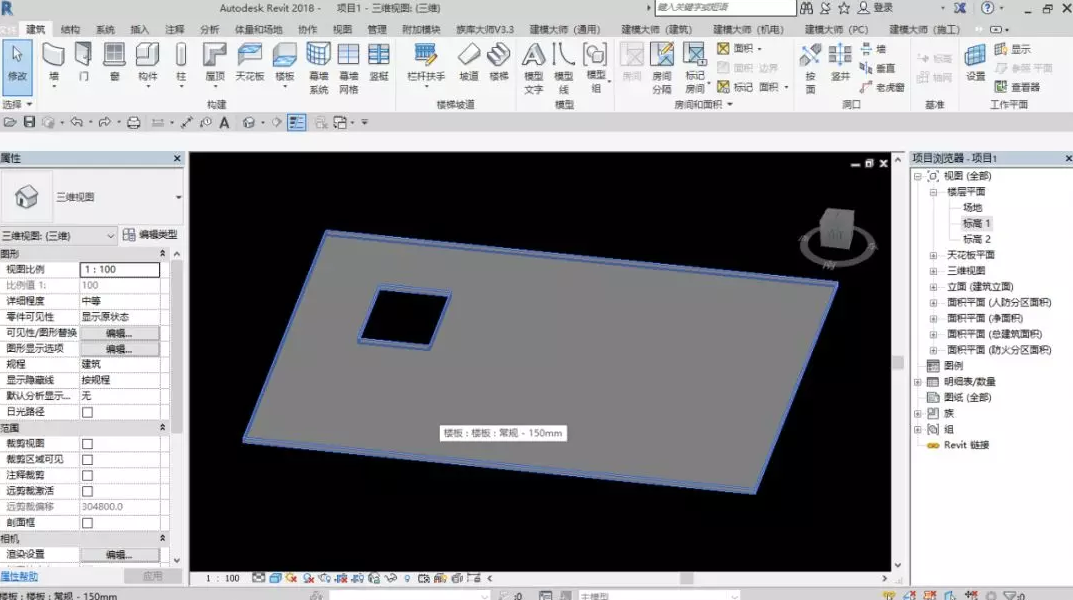

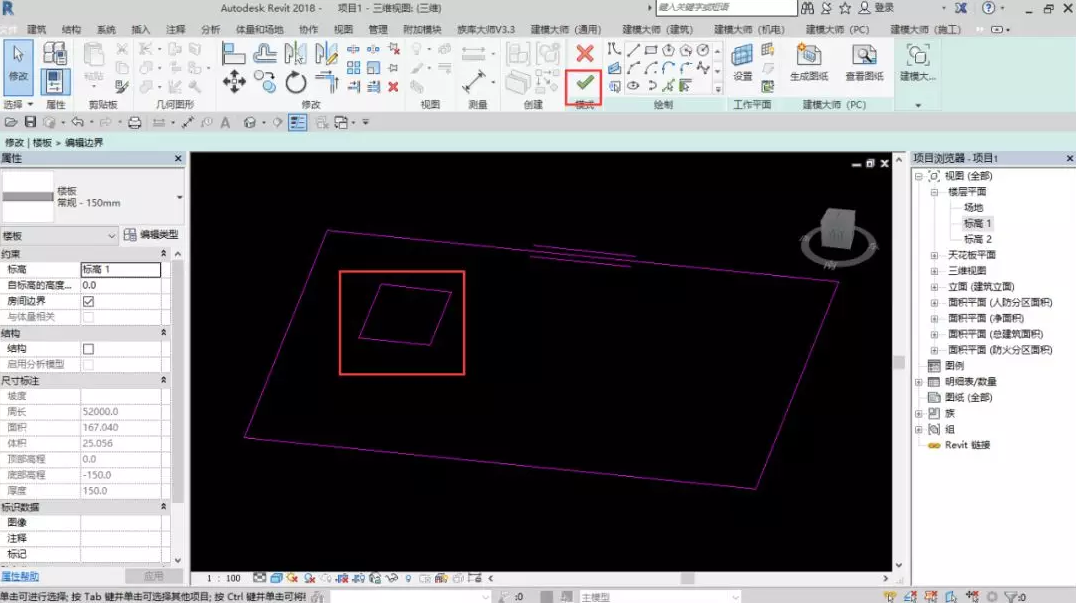

    ②绘制洞口形状，然后点击完成。

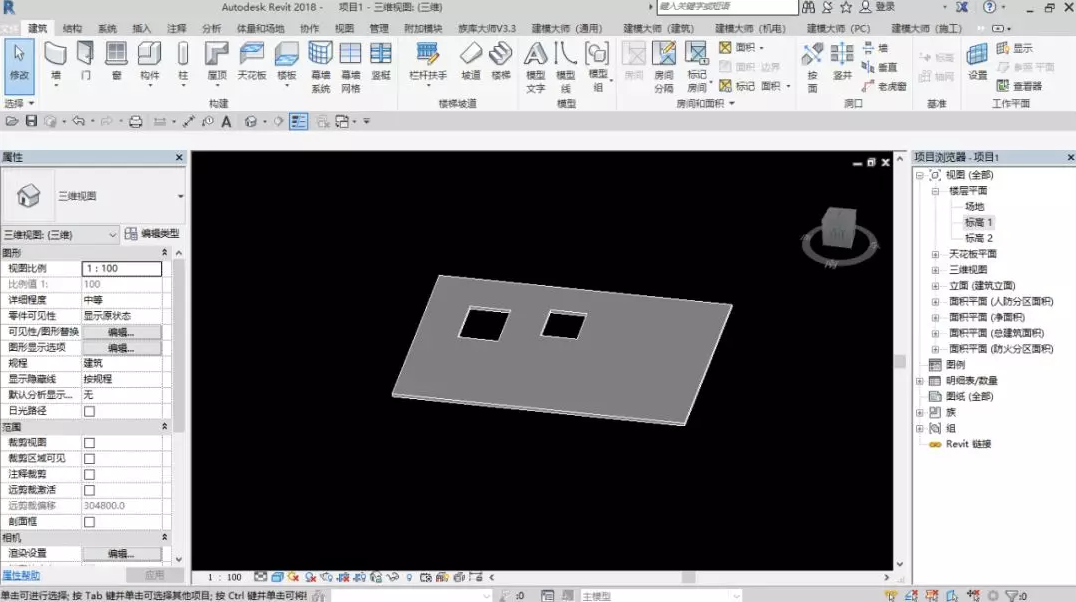

    2、用竖井命令

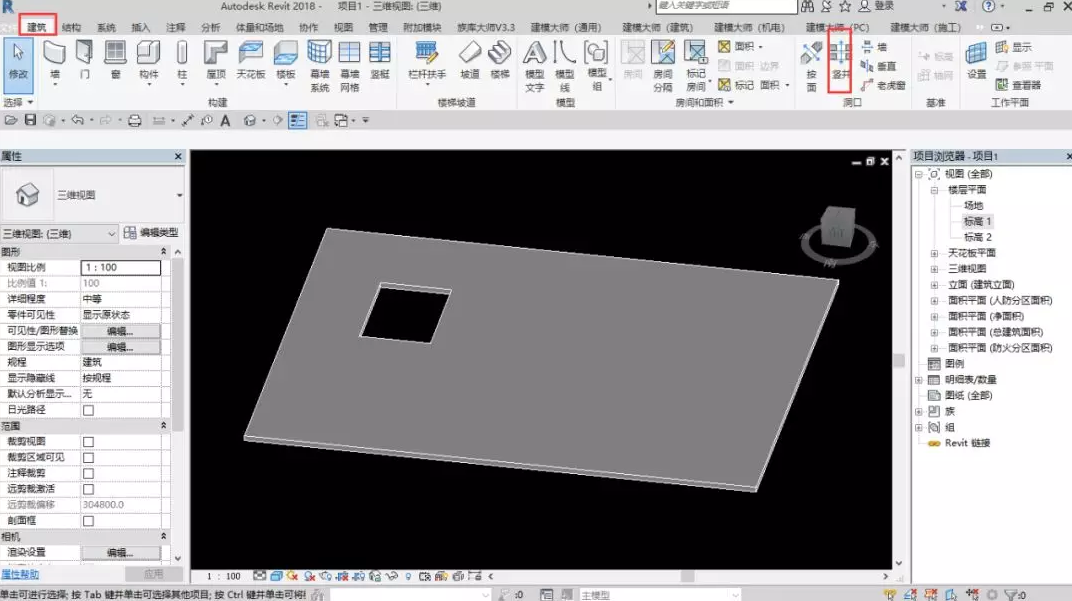

    点击建筑选项卡里的竖井命令，绘制出洞口形状，设置好高度，然后点击完成。

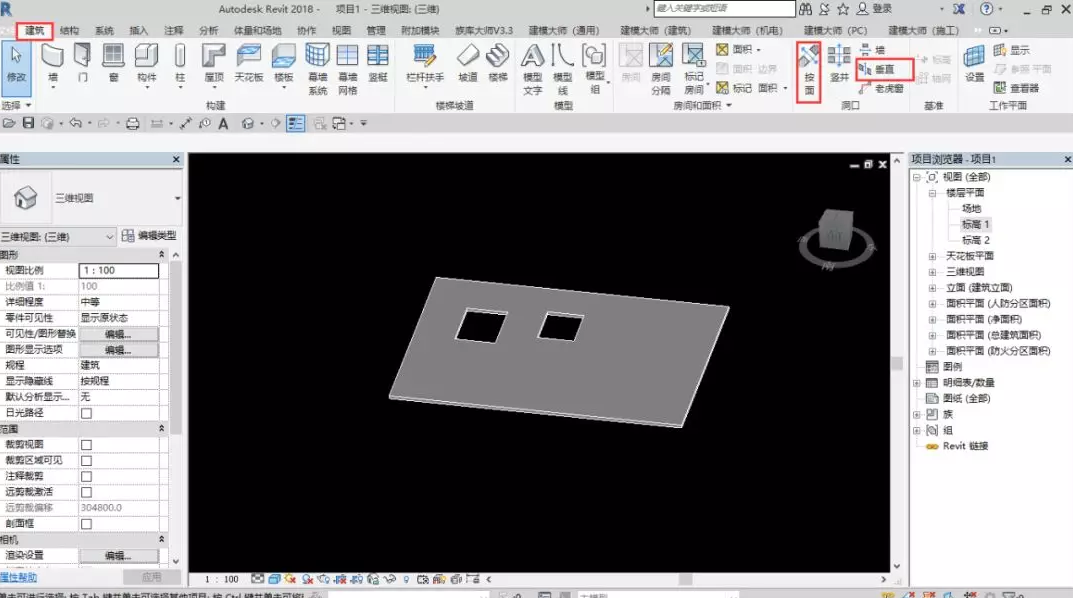

    3、使用面洞口或垂直洞口命令创建

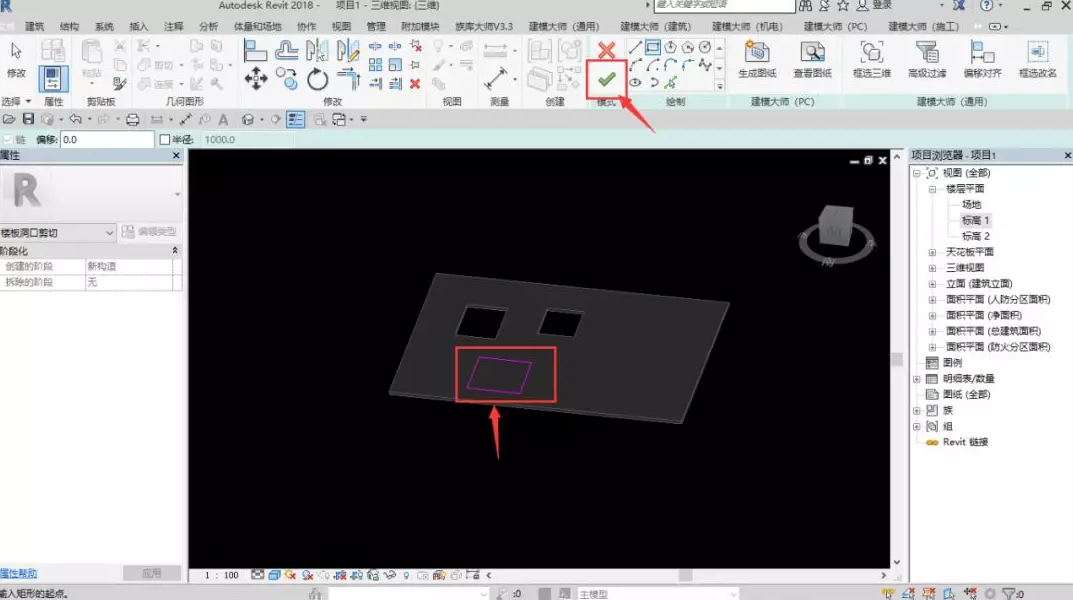

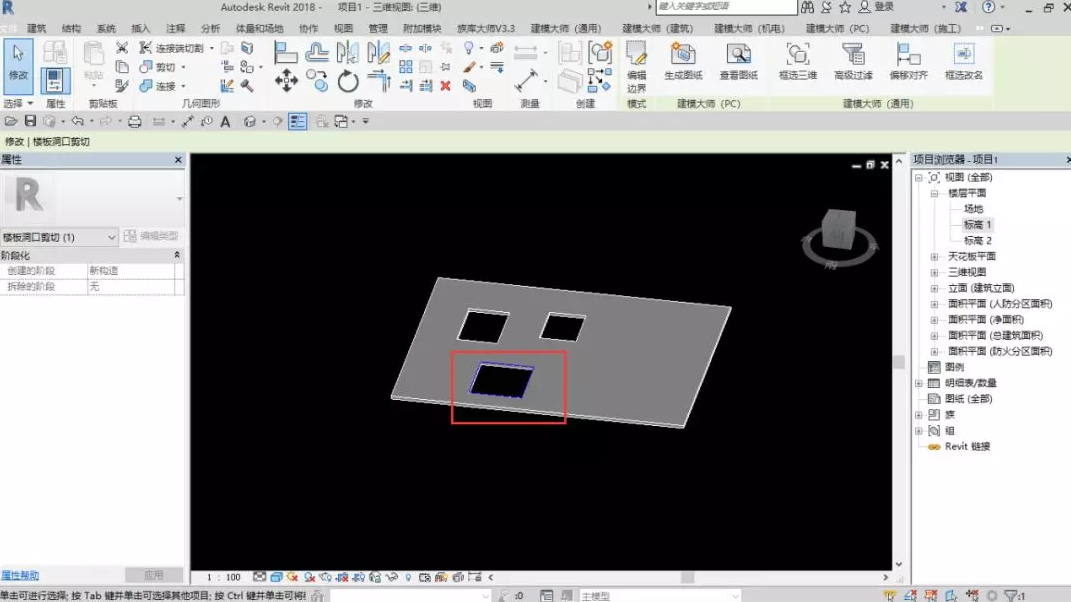

    点击建筑选项卡里的面洞口或者垂直洞口命令，然后点击楼板，绘制完洞口形状之后，点击完成。

    4、通过内建模型创建空心形状剪切楼板来创建洞口

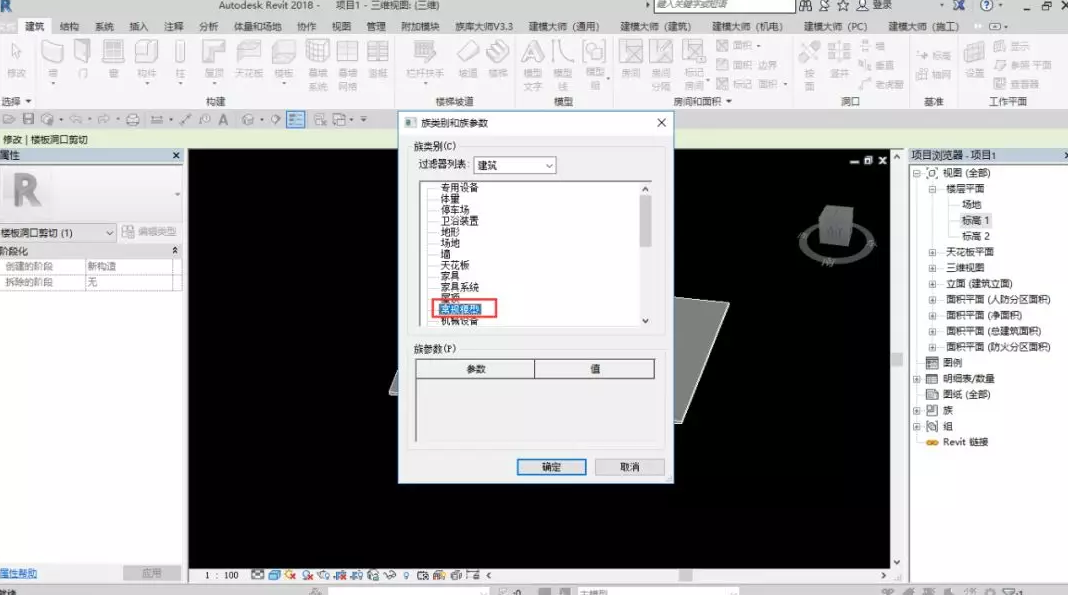

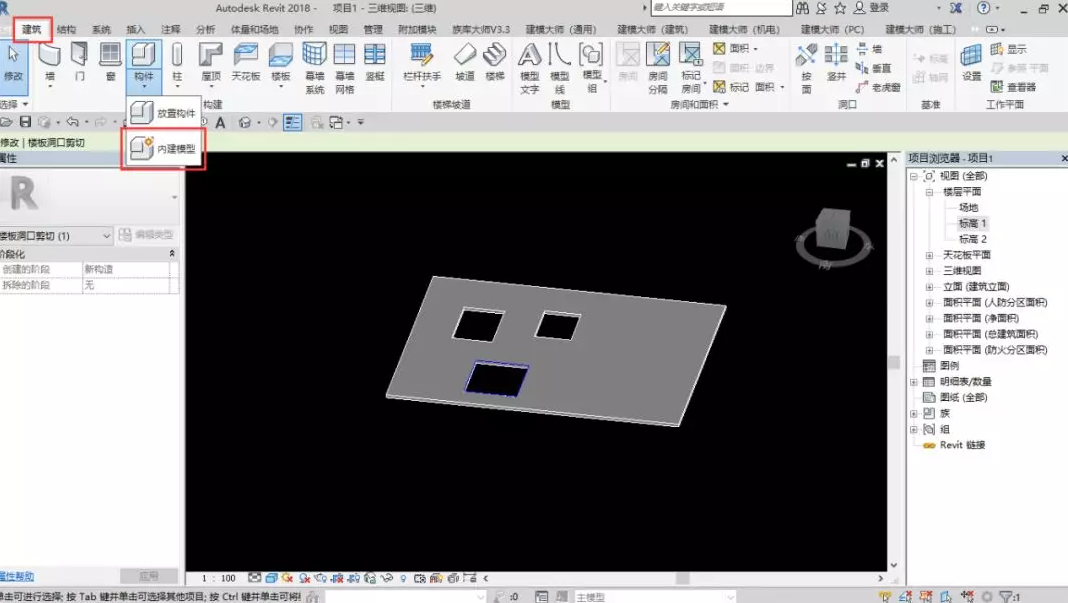

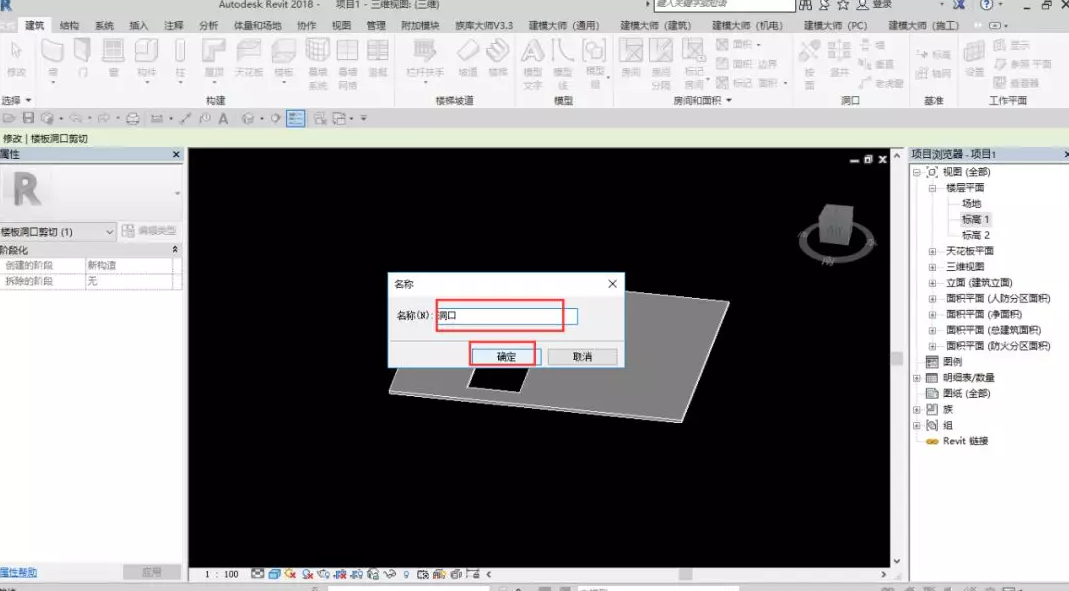

    ①点击建筑选项卡里的构件按钮旁下拉小三角菜单中的内建模型，类型选择为常规模型，名称命名为洞口。

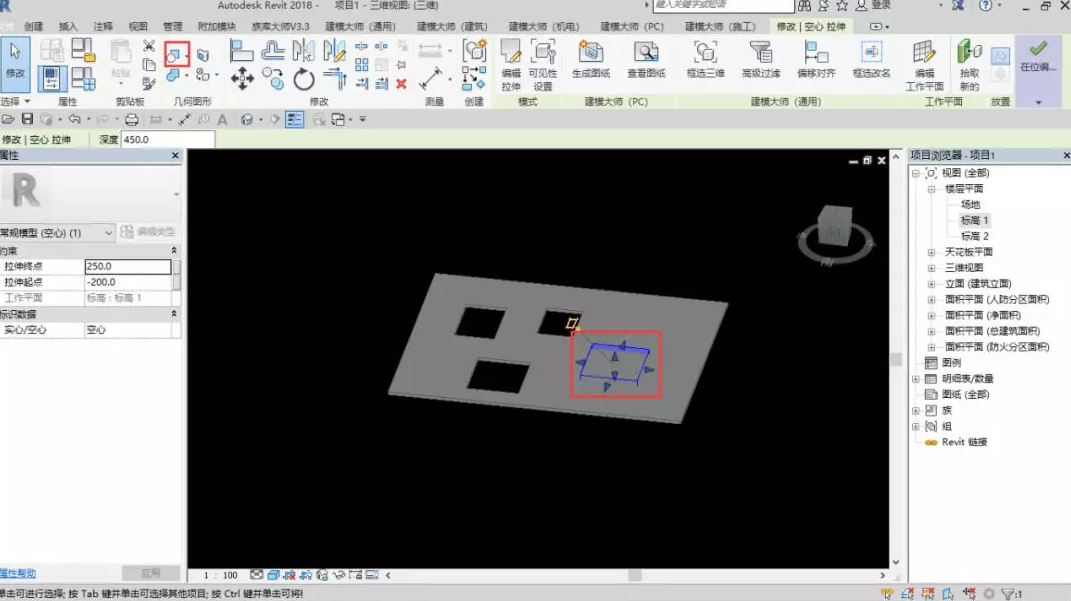

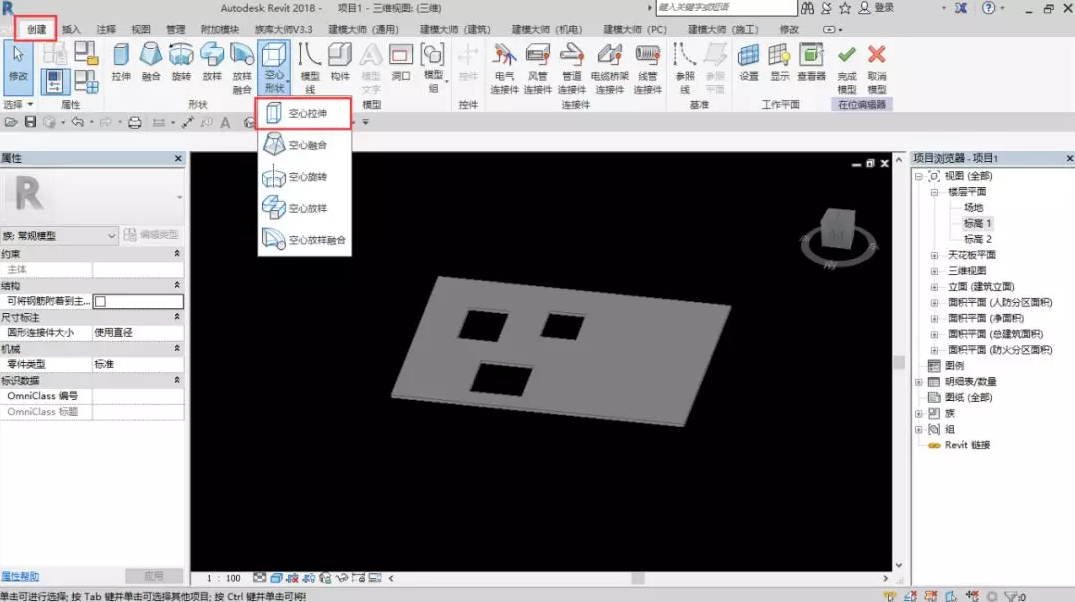

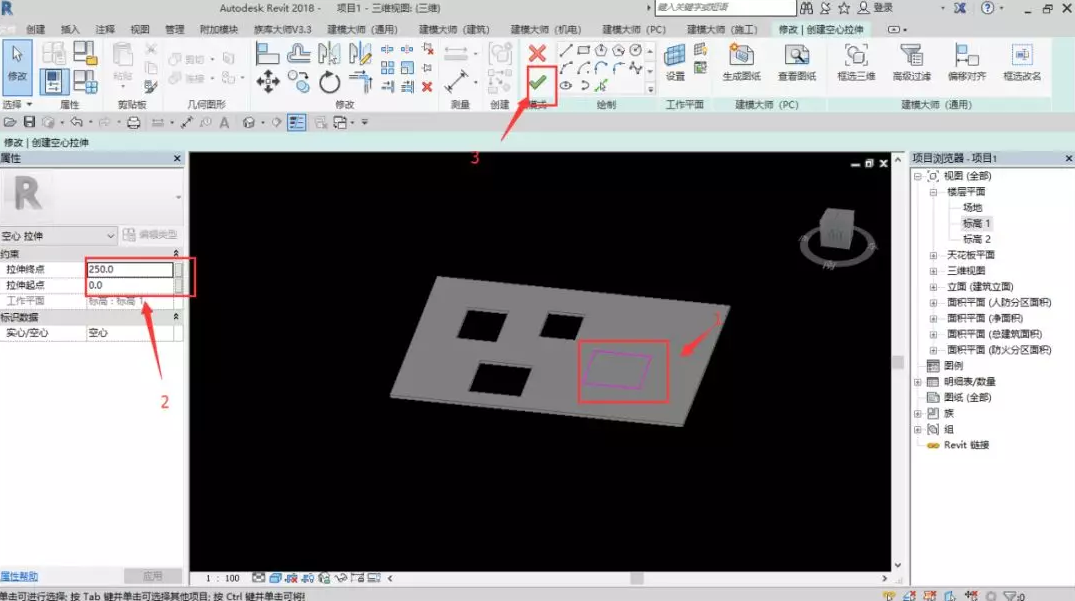

    ②点击创建选项卡里的空心形状的空心拉伸命令，绘制出洞口形状，设置好拉伸高度，点击完成。

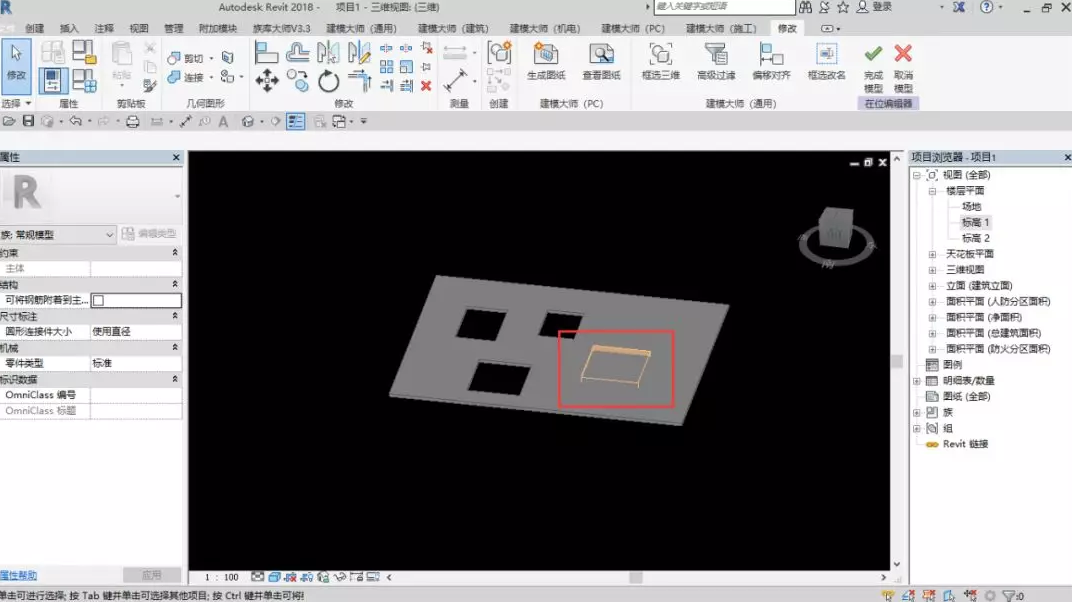

    ③点击修改选项卡里的剪切命令，然后点击空心形状和楼板，这样楼板就会被剪切了。

    以上就是教给大家创建洞口的四种方法，你学会了吗？
