1、导入柱子结构平面图

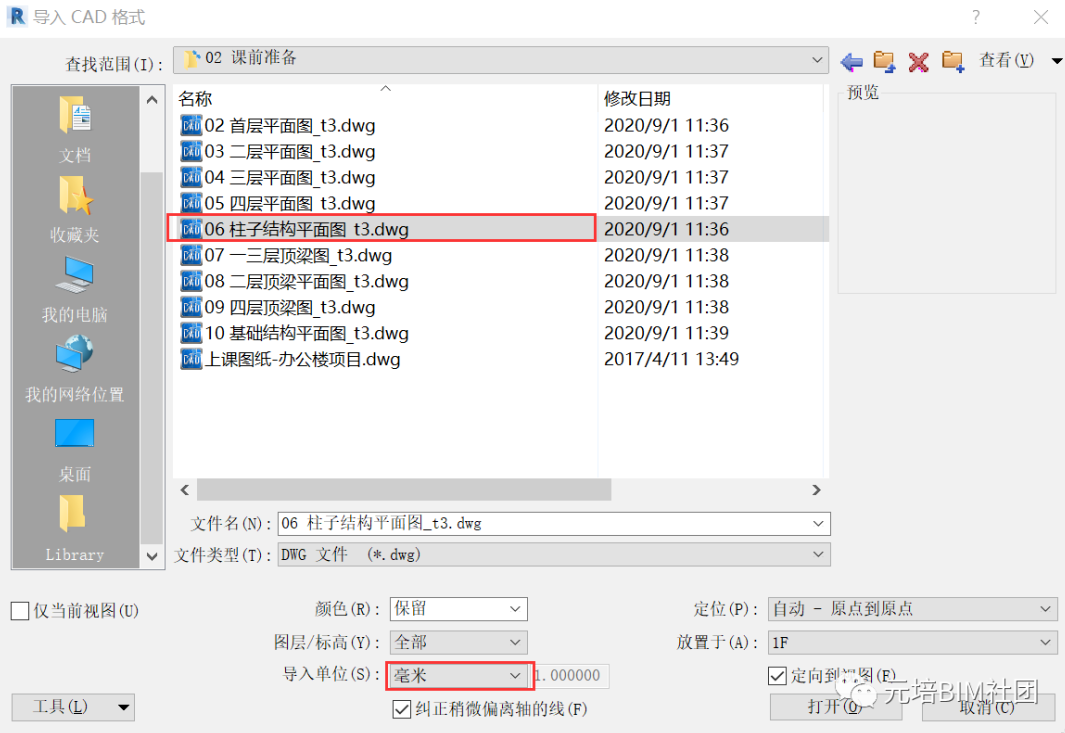

选择“插入”选项卡下的“导入CAD”→选择已有的“柱子结构平面图”DWG格式，导入单位选择“毫米”，如下图所示

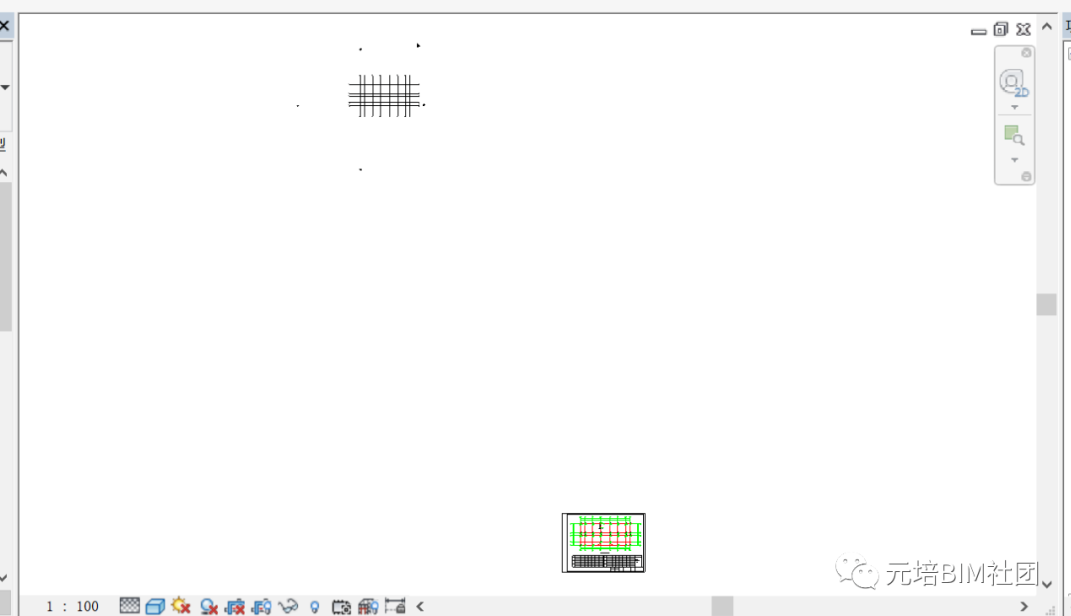

导入CAD后，不会显示导入的CAD，这时需双击鼠标滚轮，则会出现如下图所示的界面
（双击鼠标滚轮：会同时显示所有的图）

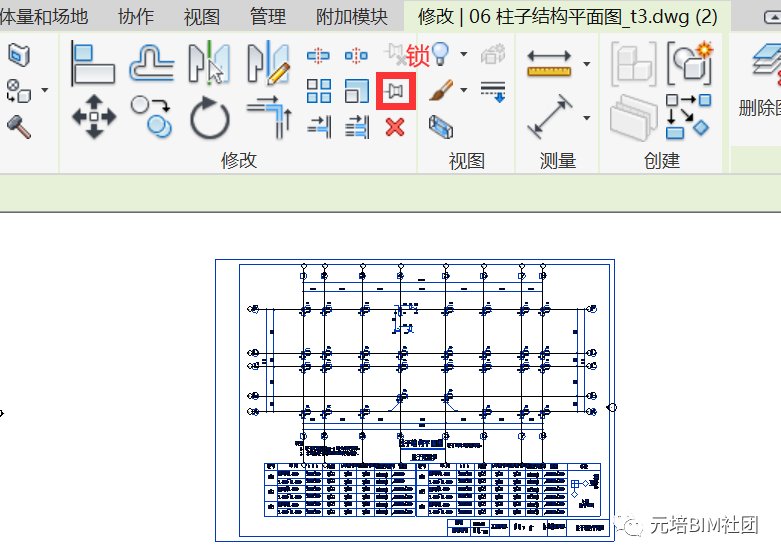

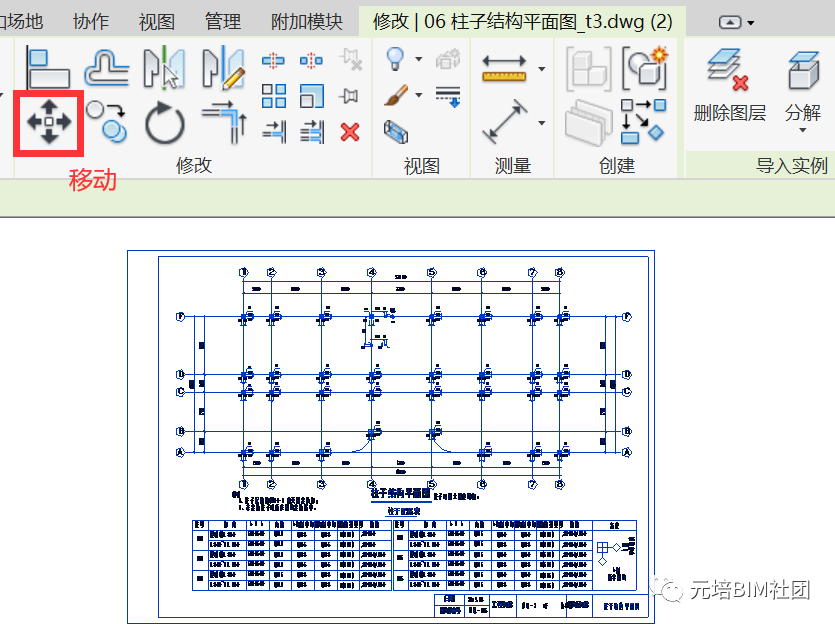

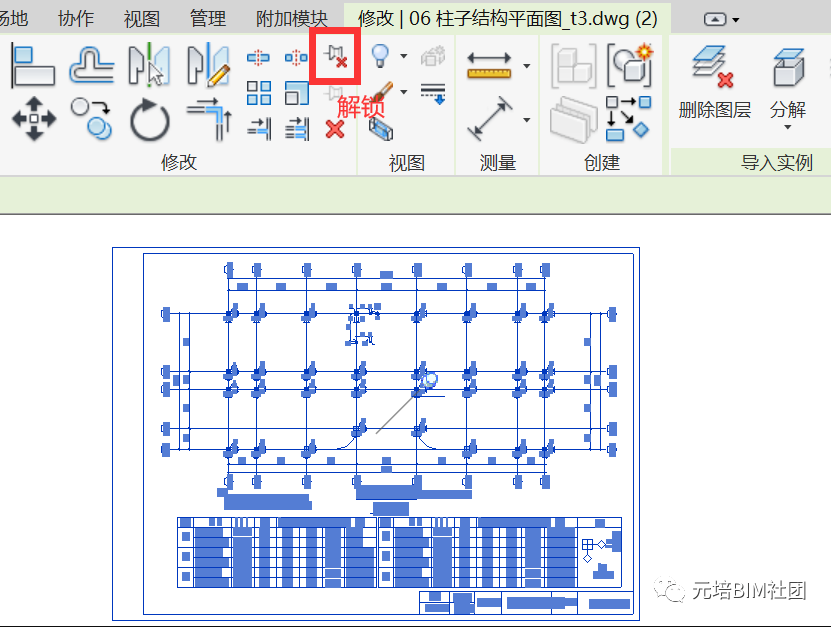

需将CAD图纸解锁→选择“移动”选项卡→点击1轴和A轴的交点→移动到所画轴网的1轴和A轴的交点→上锁（不上锁的话，图纸容易发生移动）
2、编辑柱子类型

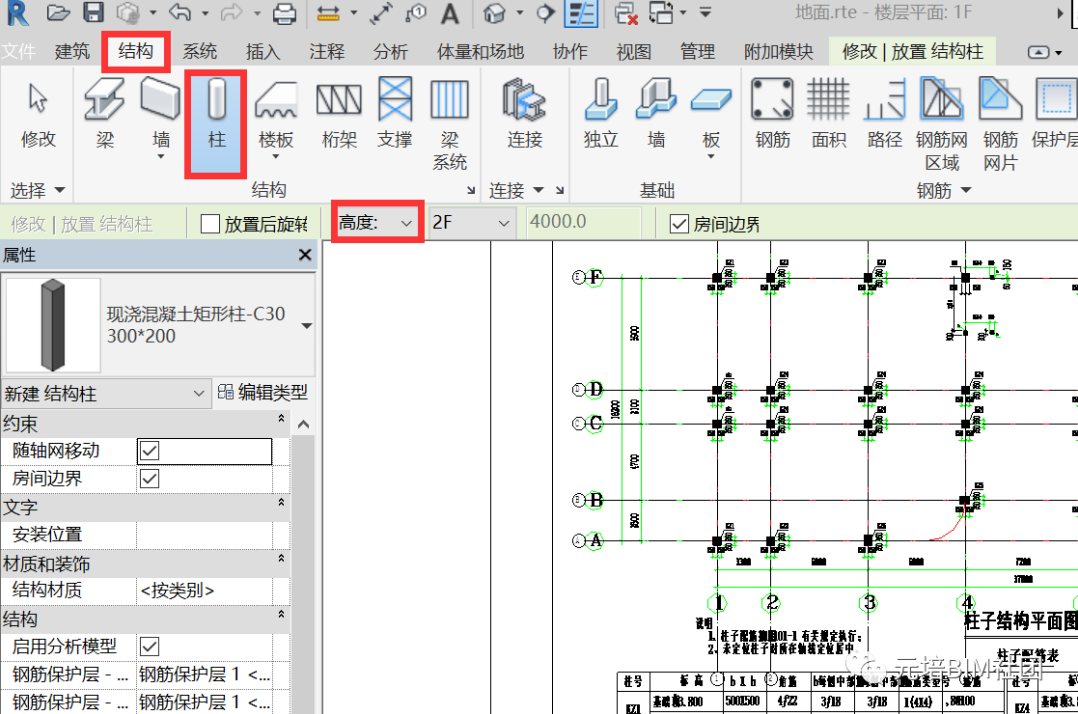

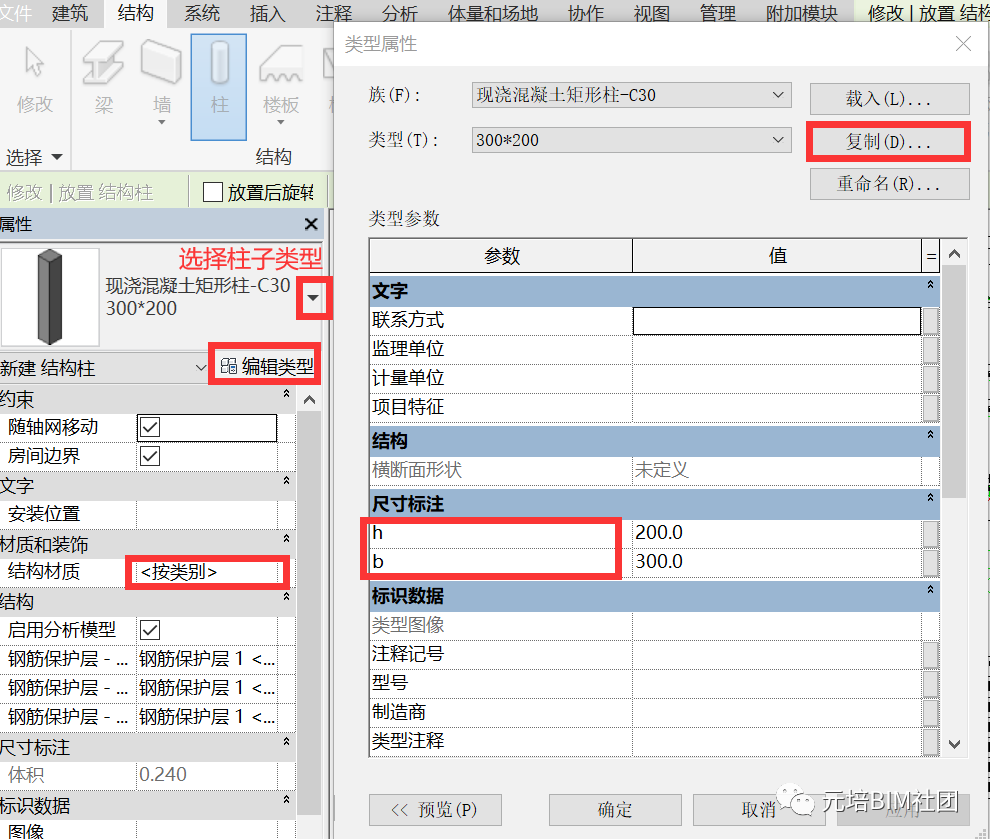

选择“结构”选项卡下的“柱子”→选择“高度”→选择柱子类型为“现浇混凝土矩形柱C30”→点击“编辑类型”→根据实际柱子尺寸，然后复制出相应的柱子尺寸，填写b和h→更换柱子材质
3、绘制柱子

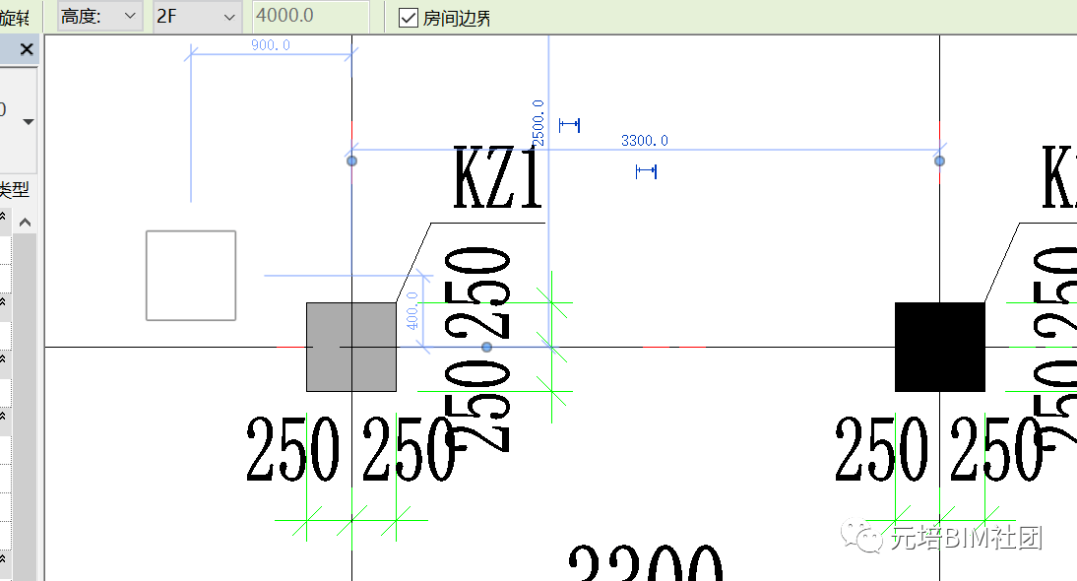

编辑好柱子类型后，可以开始绘制柱子，按照CAD图纸给好的小方框安置柱子即可

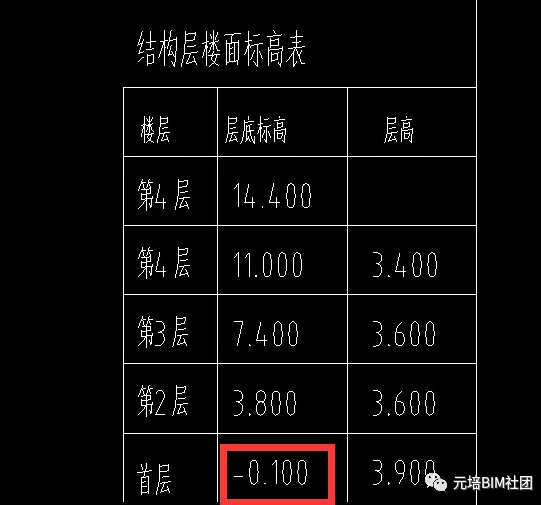

柱子全部画完后，选中全部柱子，根据已有的CAD图纸中的建筑标高和结构标高，来确定柱子的沉降，（本次例题是沉降100）
沉降时底部标高和顶部标高需同时改成“-100”
4、绘制三层柱子

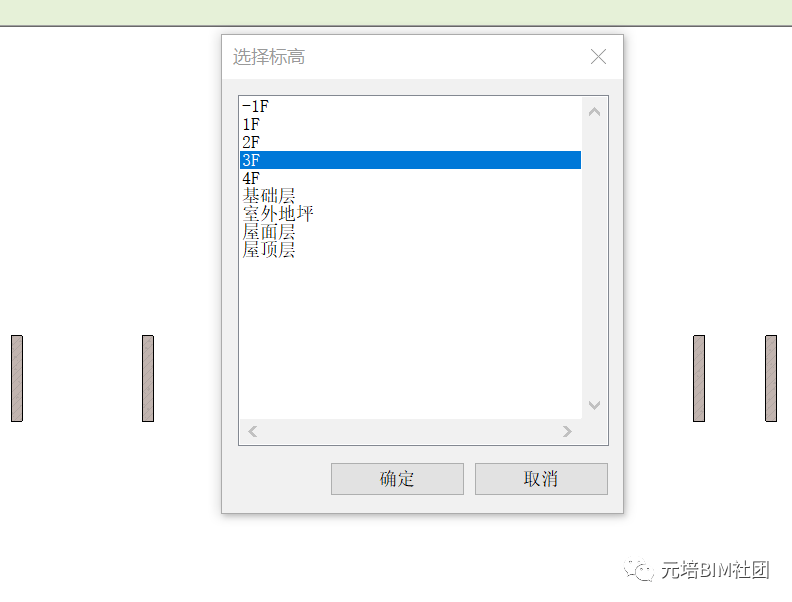

柱子全部画完后，选中全部柱子→点击“复制到剪切板”选项卡→再选择“从剪切板粘贴”→选择“与选定的标高对齐”→选中“3F”,点击确定，如下图所示
如碰到复制后，底部偏移和顶部偏移不是-100，选中柱子修改即可，柱子绘制完成，如下图所示
