之前我们学习了Revit建模的知识。今天，我们来学习如何利用Revit来绘制古建筑瓦片。

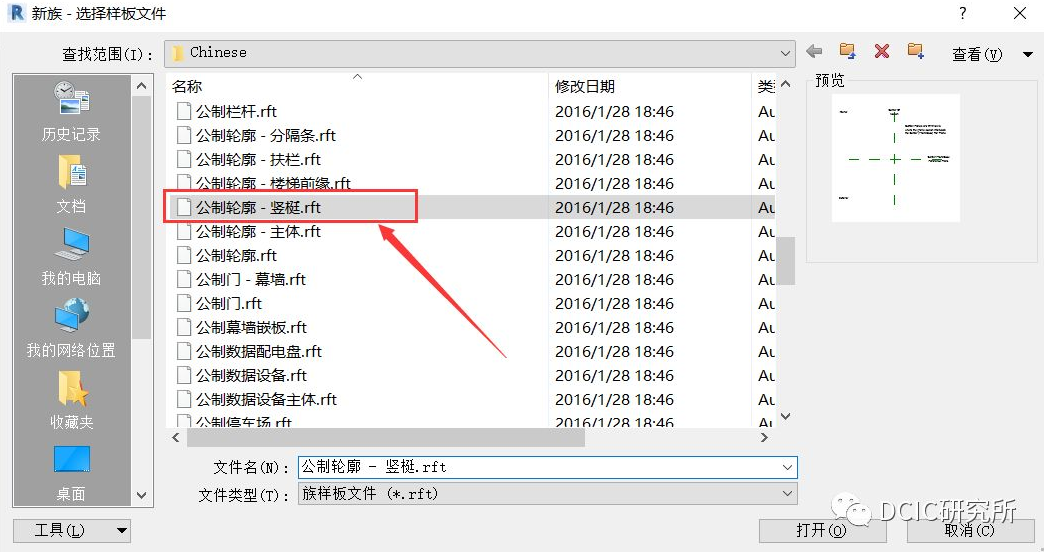

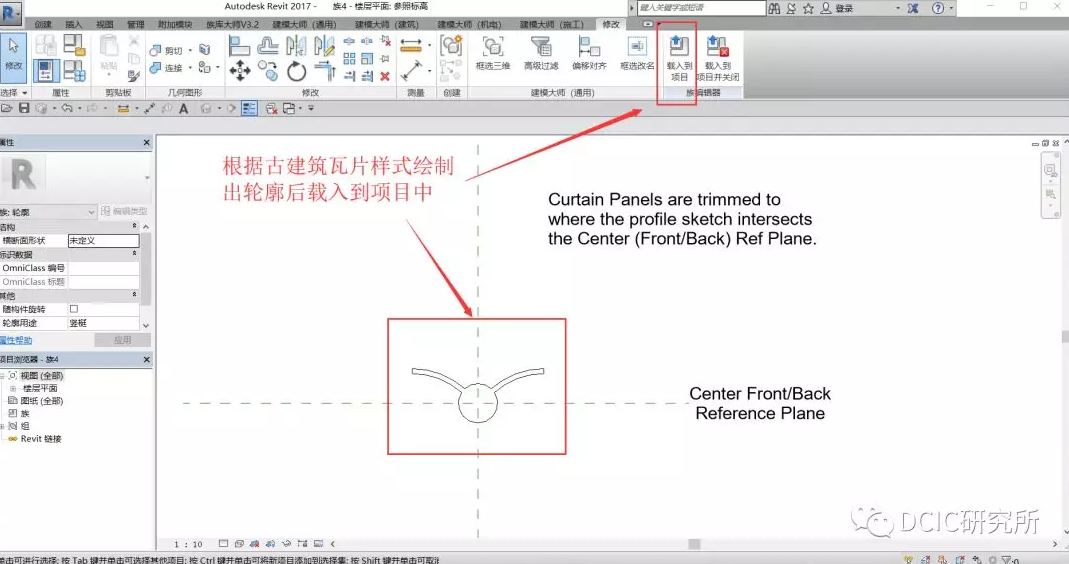

    1、先新建一个轮廓族，根据古建筑瓦片样式绘制它的轮廓，然后载入项目中，如下图所示。

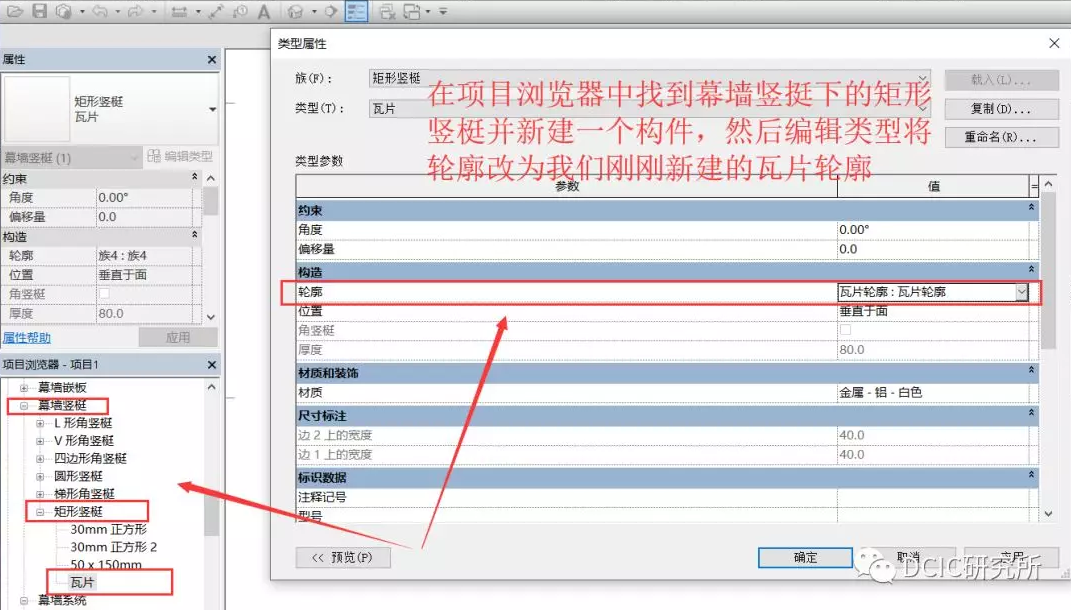

    2、在项目浏览器中找到幕墙竖梃下的矩形竖梃并新建一个构件，然后编辑类型将轮廓改为我们刚刚新建的瓦片轮廓。

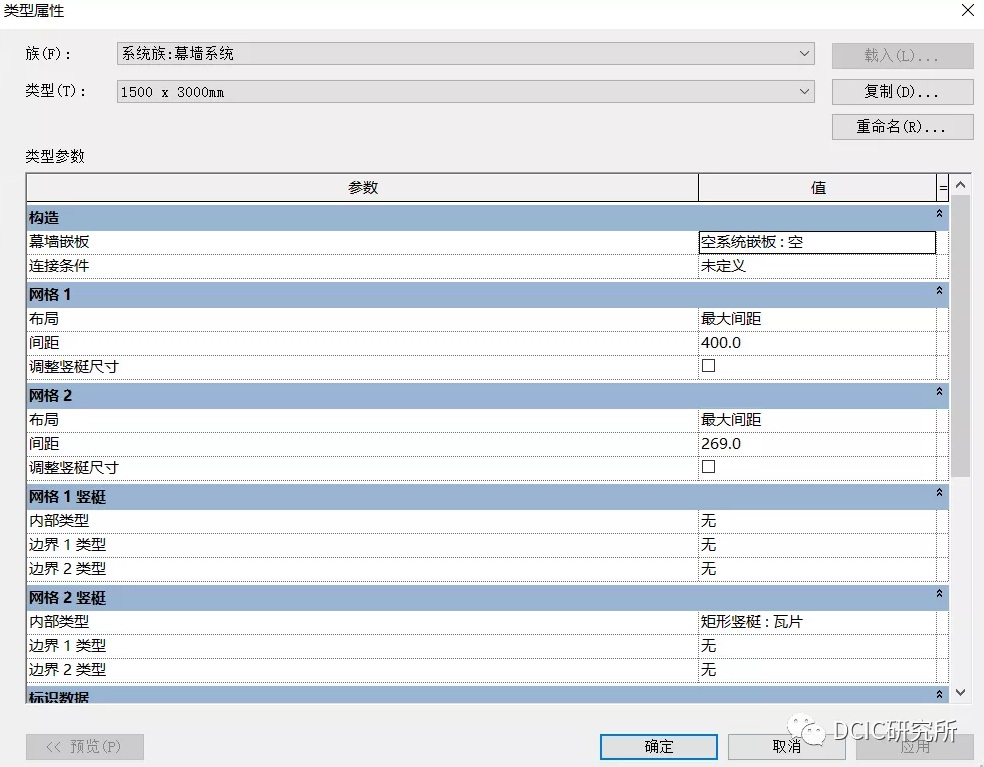

    3、新建幕墙系统，设置竖梃类型属性。（根据每个人绘制的瓦片轮廓的形状大小的变化，其中一些参数值可能会需要进行调整，仅供参考）

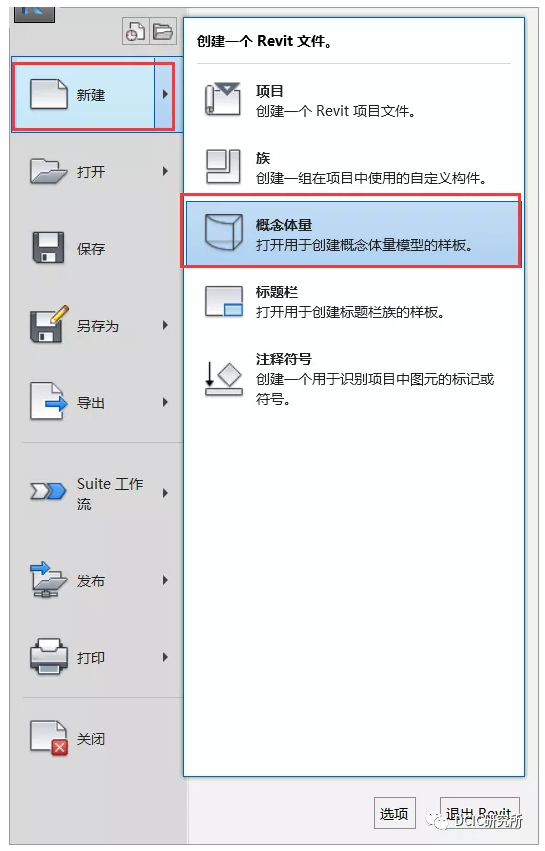

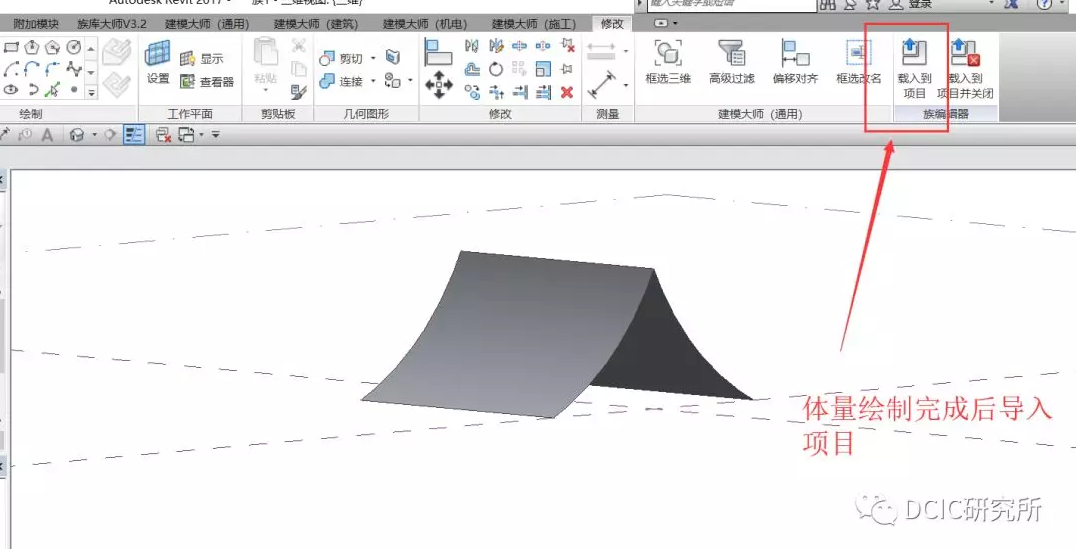

    4、编辑完成幕墙系统后，然后创建幕墙系统，在之前需要先创建一个体量面然后导入项目。如下图所示：

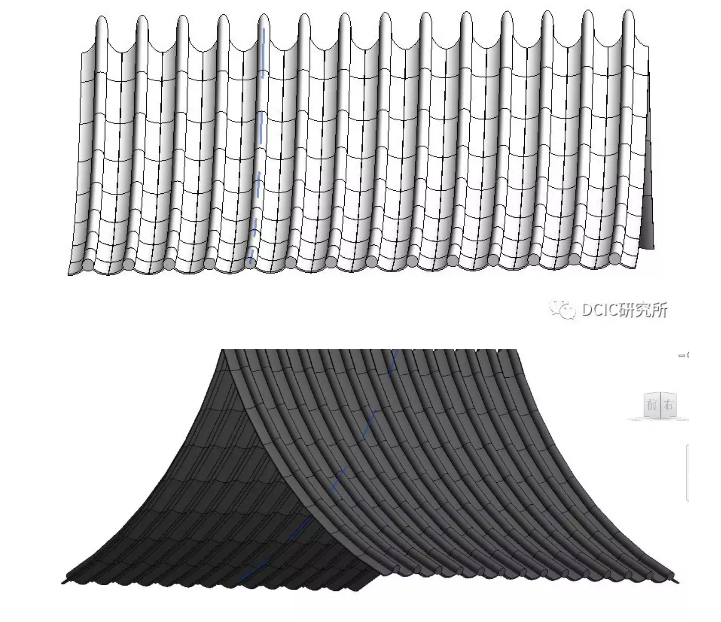

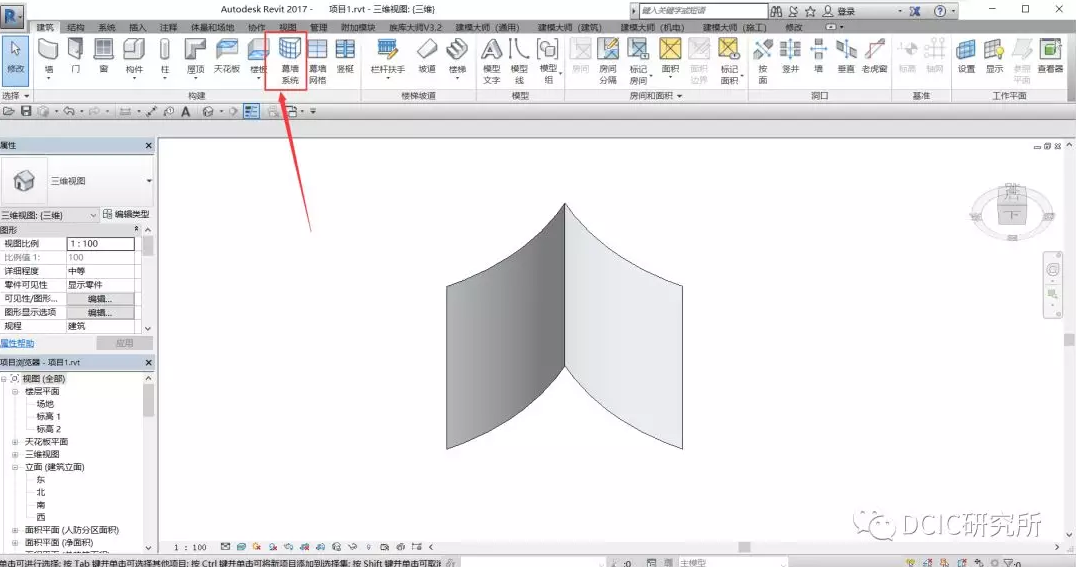

    5、最后创建幕墙系统，如下所示：

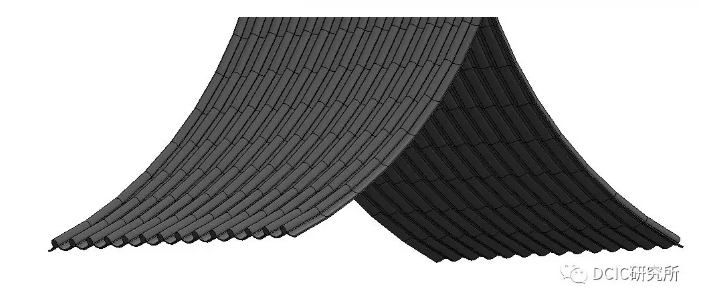

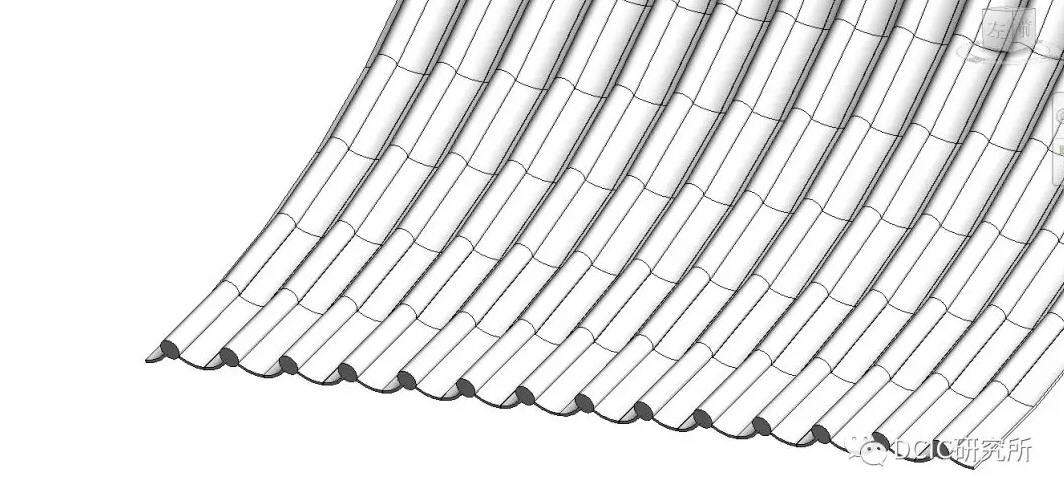

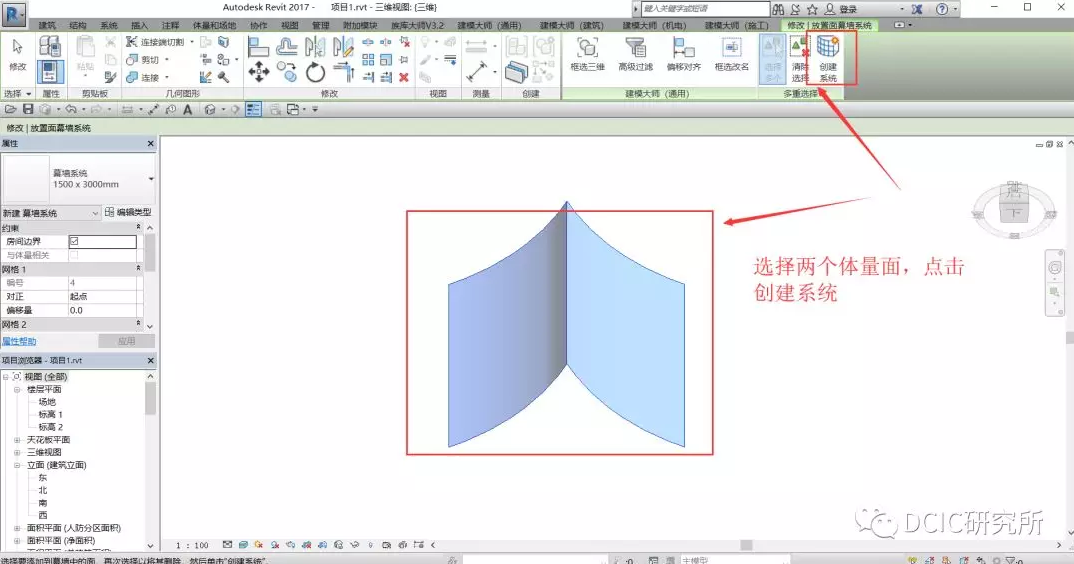

    6、最后效果如下所示：

    今天就分享到这里，我们下期再见。
