Revit项目具有构成项目中模型的所有图元的内部坐标，这些坐标只能被此项目识别。但是，如果希望模型位置可被其他链接模型识别，则需要共享坐标。你只能从一个文件中导出共享坐标，这个文件定义了构成该项目的其他所有文件的坐标。从一个文件中获取坐标后，请将这些坐标发布给其他文件。
在将AutoCADCivil3D（以下简称Civil3D）的地形导入Revit中的时候，常出现的情况就是Civil3D与Revit的坐标系不一样，这将导致在Revit中不能在Civil3D创建的曲面上进行编辑，这是一个很头疼的问题，接下来，我将给大家讲一下如何设置Revit地形坐标与Civil3D的坐标系一致。

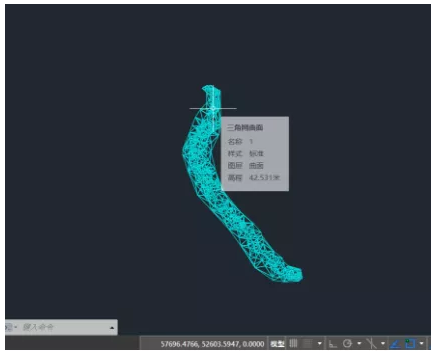

首先，利用Civil3D中已经编辑好的曲面做讲解，如图：

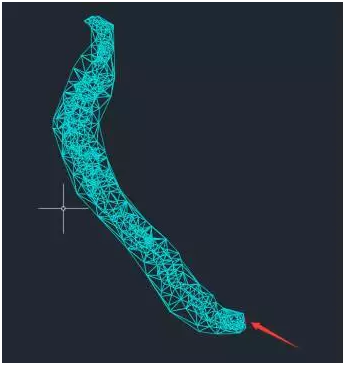

标记一个特殊点在Revit可以有相对应的参照点，以此点来确定共享坐标系：

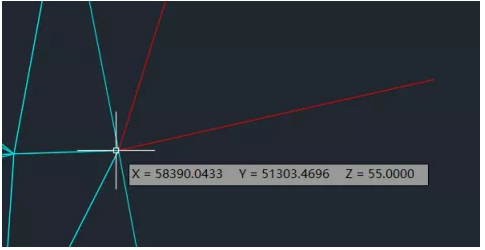

在Civil3D中通过快捷键ID的形式拾取该点的坐标并记录下来：

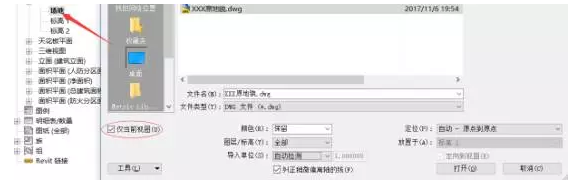

接下来，打开Revit，链接CAD文件，此处将CAD图链接至场地（site），方便后期使用，基于场地定制相应的标高，定位设置原点到原点：

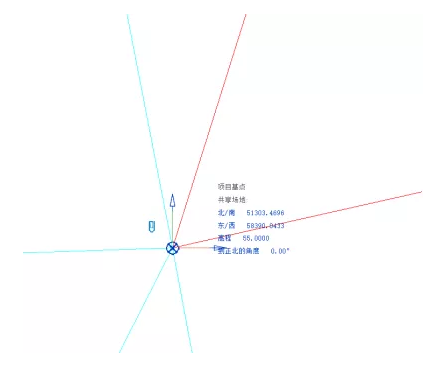

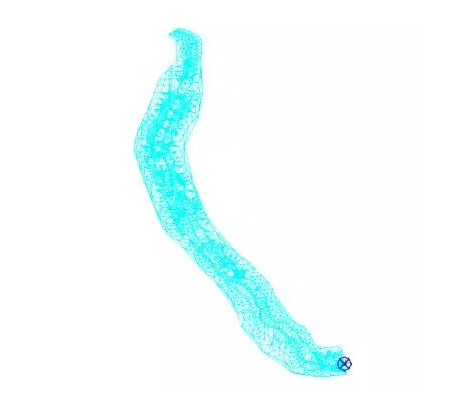

将项目基点移至项目标记点，并设置坐标系高程。N/S为Y坐标，E/W为X坐标。

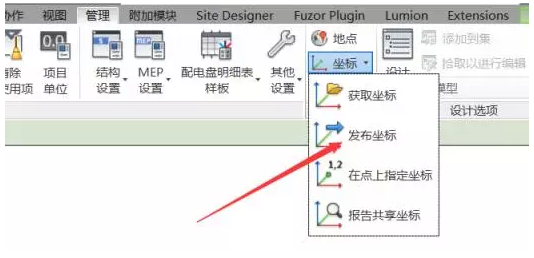

坐标系设置好后，下一步，可以发布共享坐标系了。
点选发布坐标系后，再根据提示点击已经链接进来的CAD参照图，这样，Revit内部坐标系将发布至链接的DWG文件中，与DWG文件坐标同步。这样，在一段里程桩号的原地貌数据形成的DWG文件导入后，随后测量的另一段基于该坐标系下的DWG文件导入Revit中，可直接在导入时选择该坐标系进行同步。

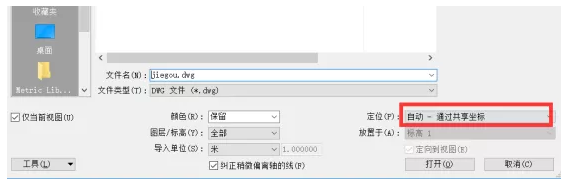

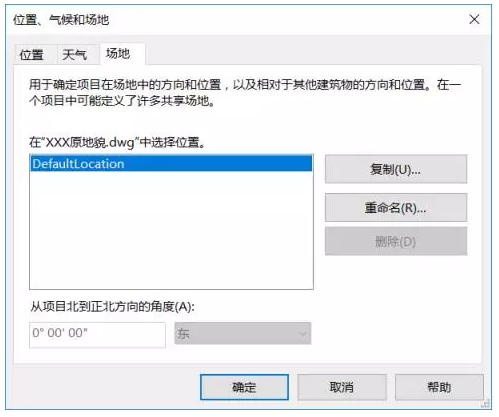

确定以后，以后再导入文件，可以直接选择通过共享坐标的形式导入至共享坐标系中了，方便快捷。
这样，可将在CAD上编辑的任何操作，都能无缝的导入Revit中然后进行下一步操作。
