在实际工程中绘制风管时，很多情况需要风管上翻弯，例如：需要根据底图绘制两段风管(风管管径2000*400，标高分别为2500和3000)。

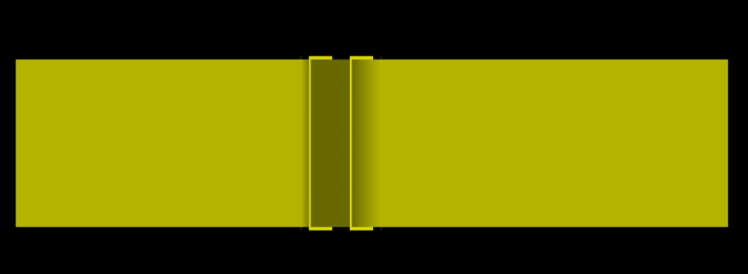

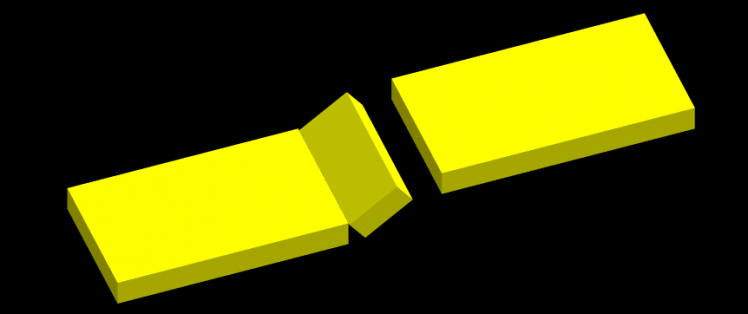

第一种方法：先绘制一段2000*400，标高2500，然后更改标高为3000后继续绘制，完成后如图所示。

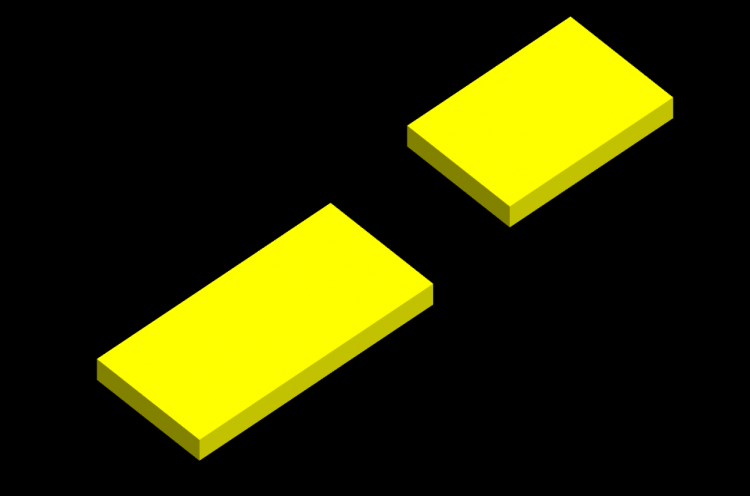

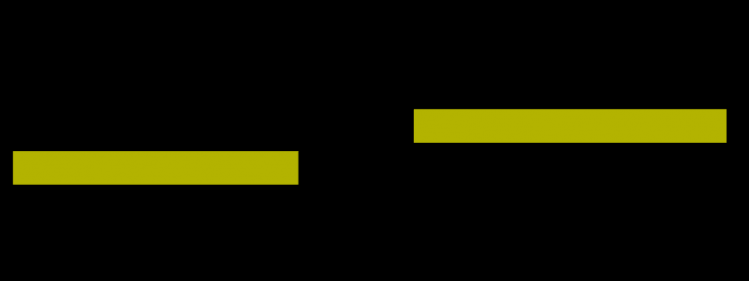

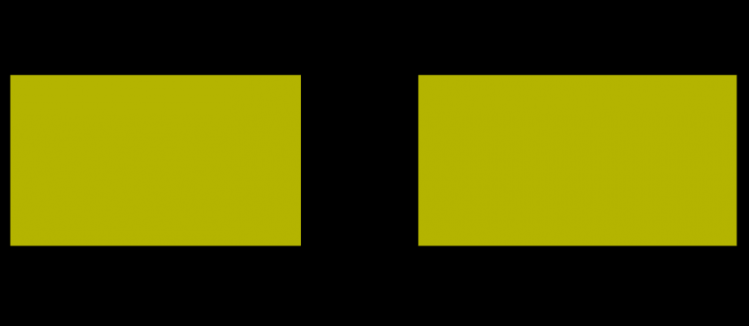

第二种方法：先绘制一段2000*400，标高2500，然后隔开一段距离、并更改标高为3000后继续绘制，完成后如图所示。

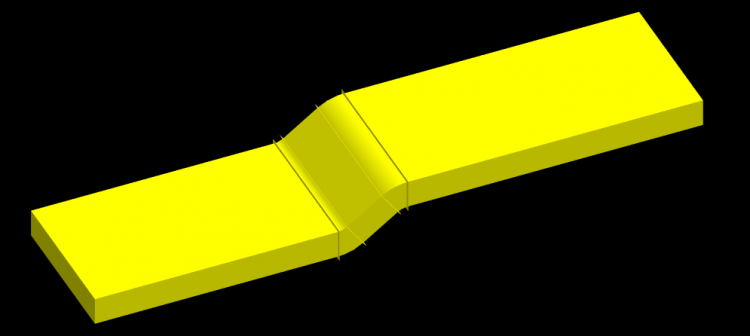

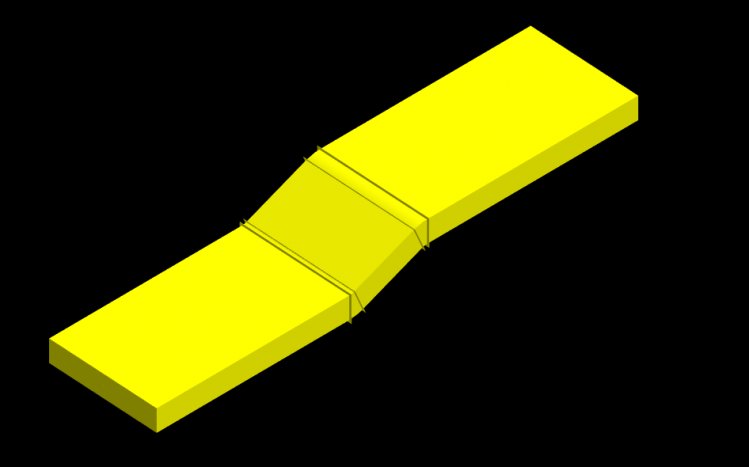

接着连接两段管道后如图所示。

第三种方法;先绘制一段2000*400，标高2500，然后隔开一段距离、并更改标高为3000后继续绘制，完成后如图所示。

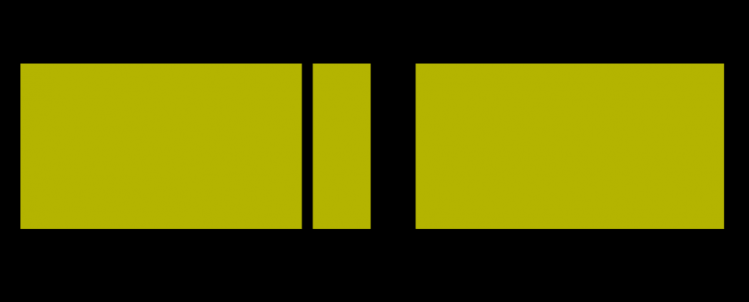

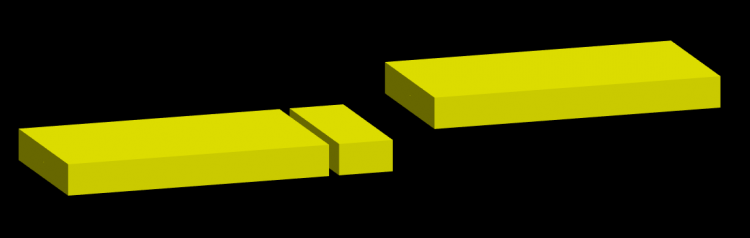

接着在两段管道之间沿着底图绘制一小段管道(2000*400，标高2500)，如图所示。

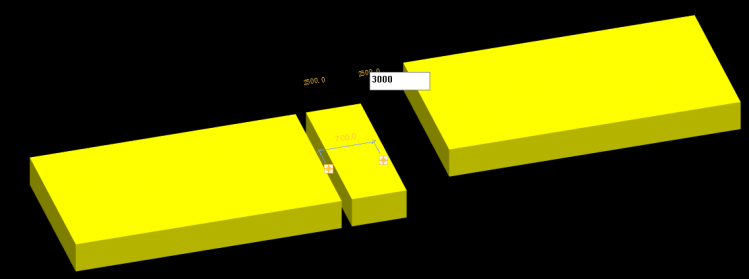

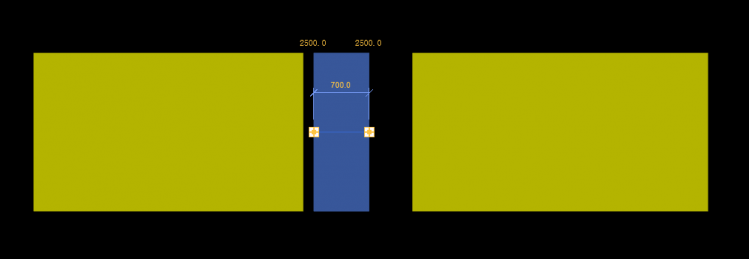

接着选中中间的短管，更改右端风管标高2500为3000，如图所示。

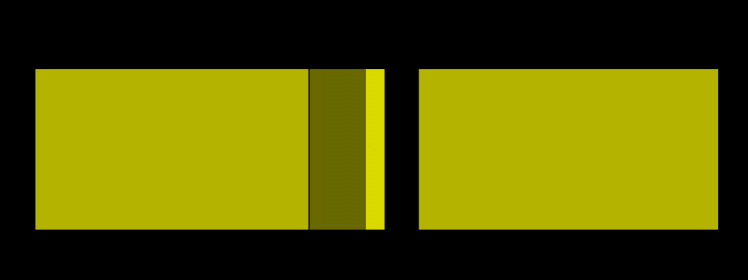

修改完成后如图所示。

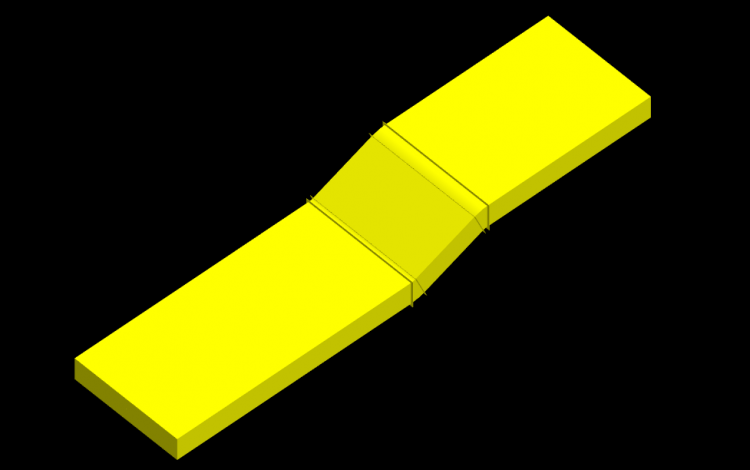

之后依次连接三段管道，完成后得到你想要的效果，如图所示。

意义：那么通过学习上述文章可以很好的解决在实际工程中绘制风管上翻问题，在绘制电缆桥架的过程中也会遇到上翻的问题，也可以根据实际情况选择上述三种方法来绘制，合理运用。
