BIM翻模”的另外一个好听的说法被称为“设计后BIM”，多年来一直被所有人诟病和嗤之以鼻，亦被认为是中国BIM推行路上的“鸡肋”。“BIM翻模”之所以被大家诟病因为它是先设计后建模，违背前者的逻辑。在我们BIM实际翻模的过程中，总是有些特殊的墙体。比如一些凹凸不平的装饰墙，变截面的墙体，需要我们去绘制。

　　以下是一点小技巧，让大家快速完成凹凸墙体的编辑。

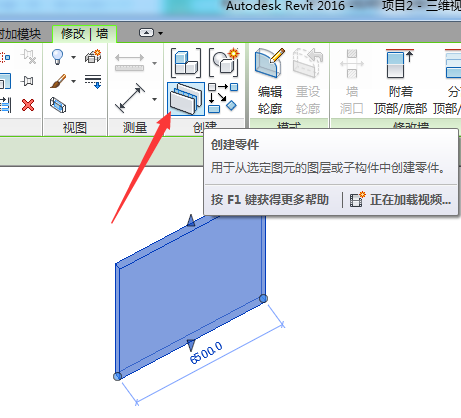

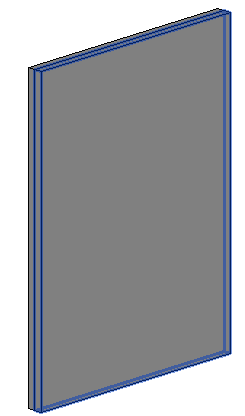

　　1.打开Revit，在项目中绘制一堵墙，切换至三维视图，点击刚创建的墙体模型，点击“修改|墙”选项卡下，创建面板中“创建零件”命令。

　　2.在弹出的“修改|组成部分”上下文选项卡下，点击零件面板里的分割零件。

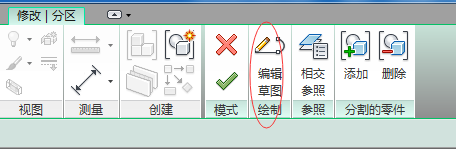

　　3.在弹出的“修改|分区”选项卡下，，点击绘制面板里的“编辑草图”。

　　4.弹出“修改|分区>编辑草图”选项卡，单击“工作面板”里的设置。

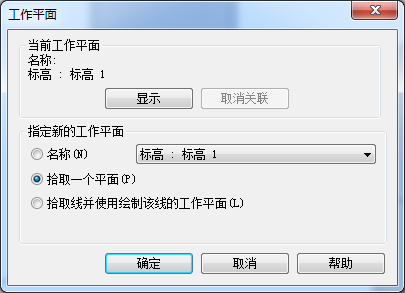

　　5.弹出的对话框中选项选择“拾取一个平面”，点击确定后，选择墙的侧立面。

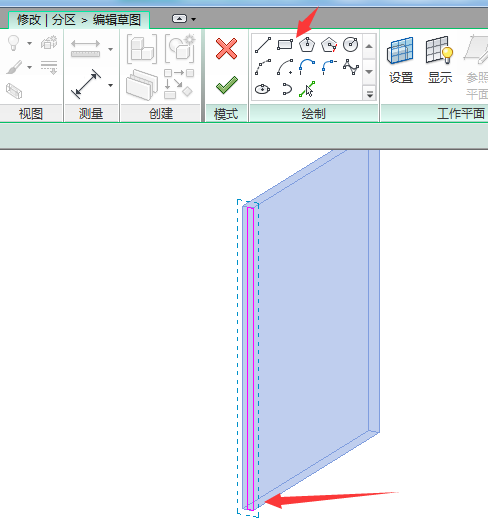

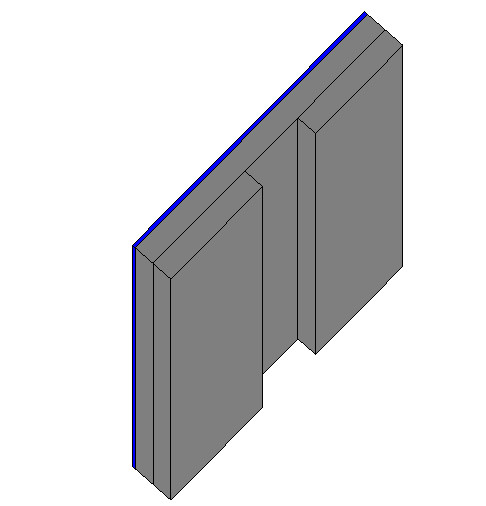

　　6.墙体厚度一半的矩形轮廓，点击确定，便分为两边墙。

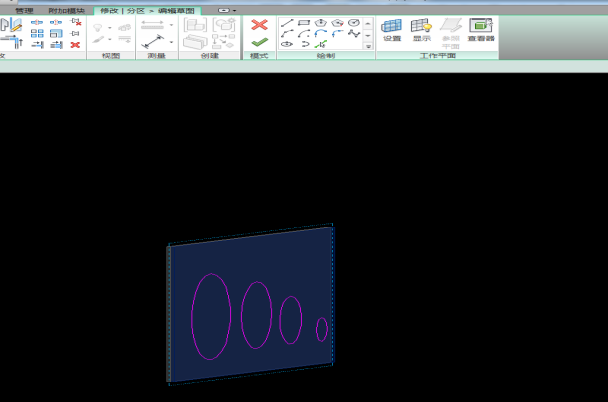

　　7.选中其中一片墙体，弹出“修改|组成部分”选项卡，单击零件面板里的分割零件命令。在跳出的“修改|分区”选项卡下，单击绘制面板里的编辑草图命令，绘制自己想要的图案。

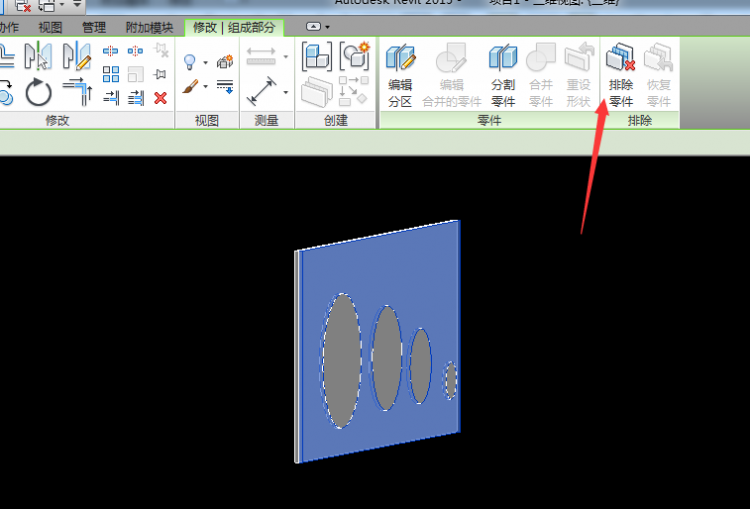

　　8.编辑好后，点击确定。再次选择刚才编辑的那一边墙体，在“修改组成|部分”选项卡下，点击“排除面板”里的排除零件命令。

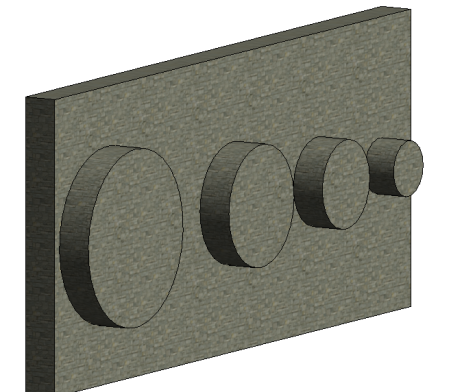

　　9.最终修改“着色样式”为真真实，效果如下。

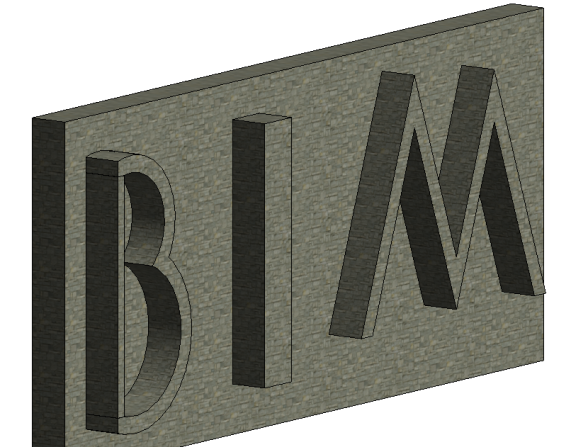

　　10.可以根据需求做出满意的作品
