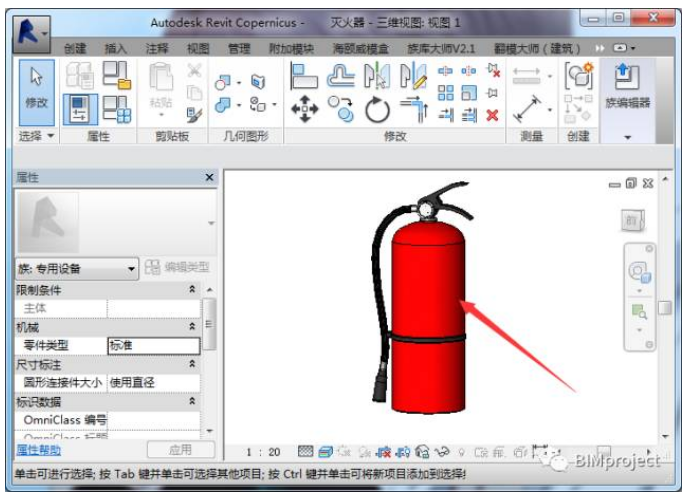

如图所示，如何给灭火器的表面加上“灭火器”的字样呢？

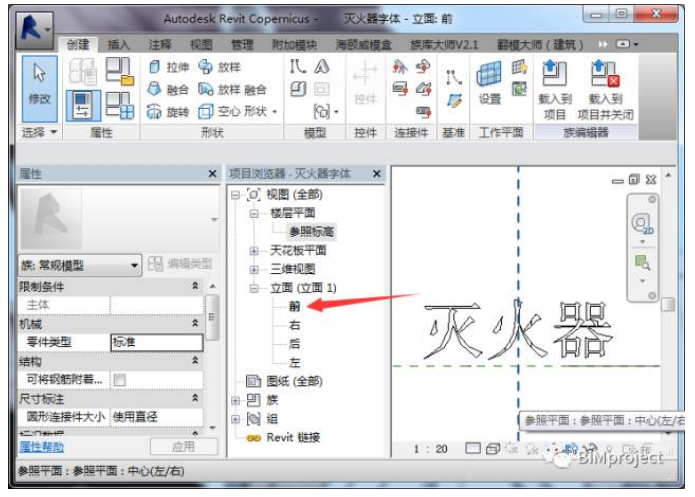

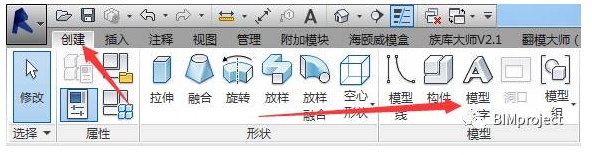

    一、新建族，选择公制常规模型族样板，先创建模型文字“灭火器”或在CAD中新建一个“灭火器”字样的DWG文件，再导入到Revit中。（注：选择合适的视图进行创建，这里建议切换到前立面视图进行绘制）；

    （创建模型文字是为了给后续的拉伸做参照，但是模型文字不能作为线拾取到，创建拉伸时只能沿着模型文字的边框逐一绘制）

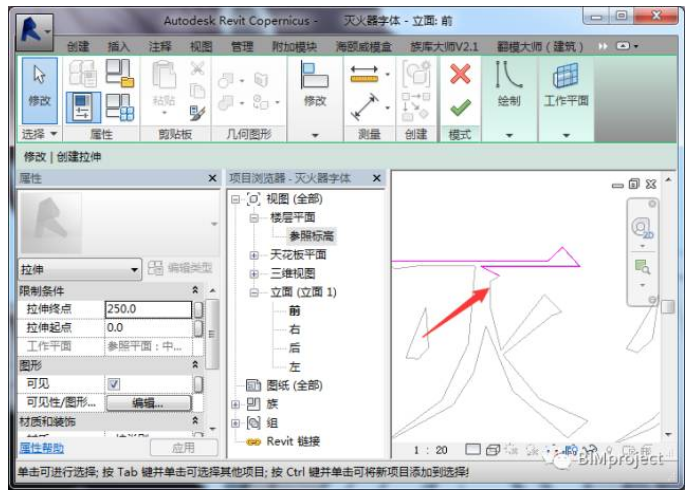

    二、沿着模型文字边框线绘制创建出拉伸形状；

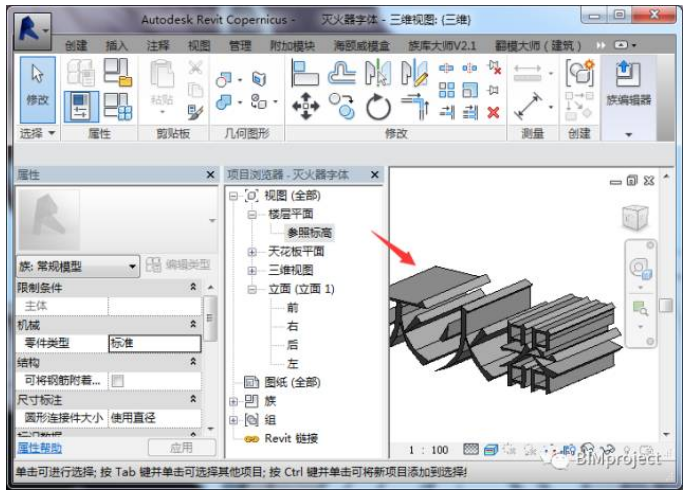

    绘制完成切换至三维视图查看效果；

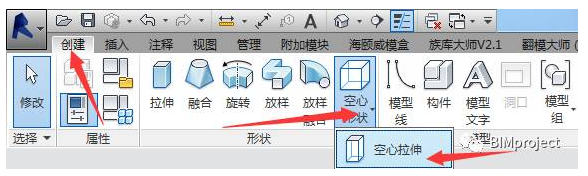

    三、打开参照标高平面视图，创建空心形状拉伸；

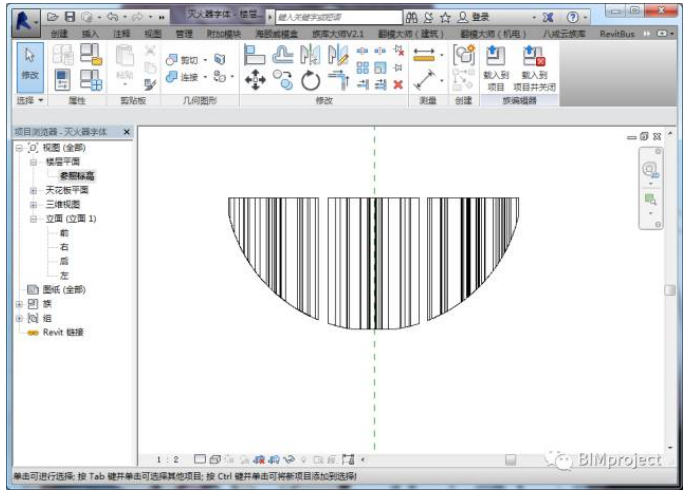

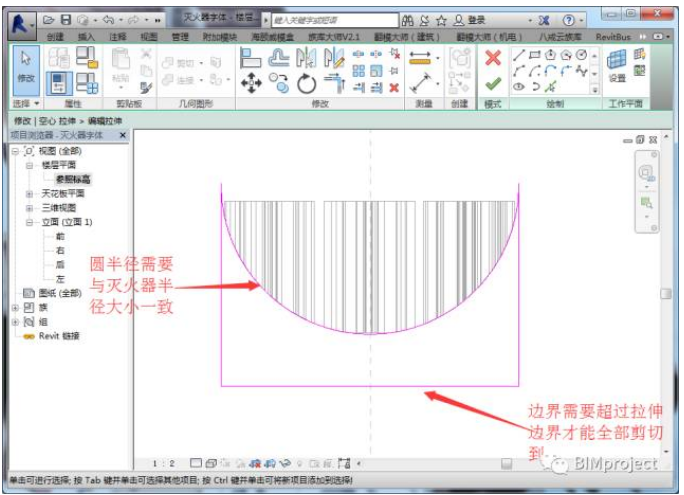

    四、绘制与灭火器半径大小一致的半径作为空心拉伸的一条边界，绘制出如下图所示形状；

    五、完成编辑，创建出了曲面形状的文字族；

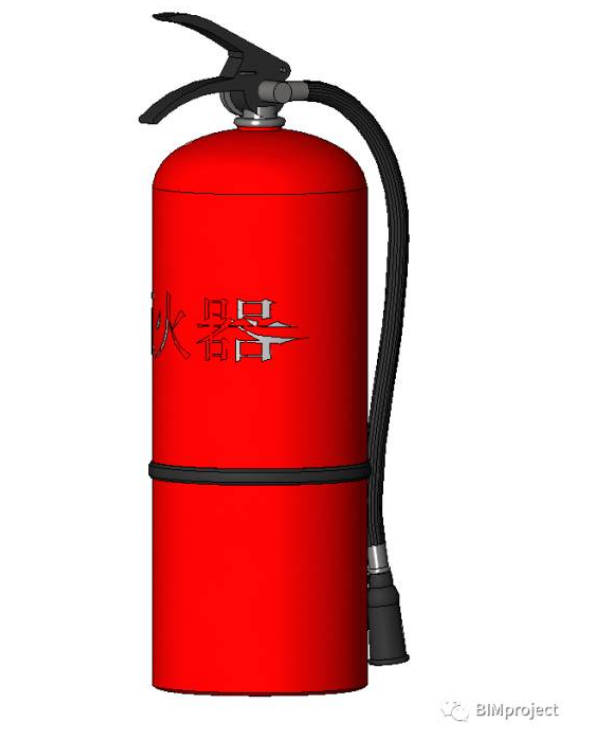

    载入到灭火器族中放置在合适的位置，最后效果图如下；
