实际生活中，有很多古建筑的构件是Revit中所没有的，所以每一个古建筑构件都需要通过创建族的方式来构建，那么下面讲解如果利用族命令创建飞檐。

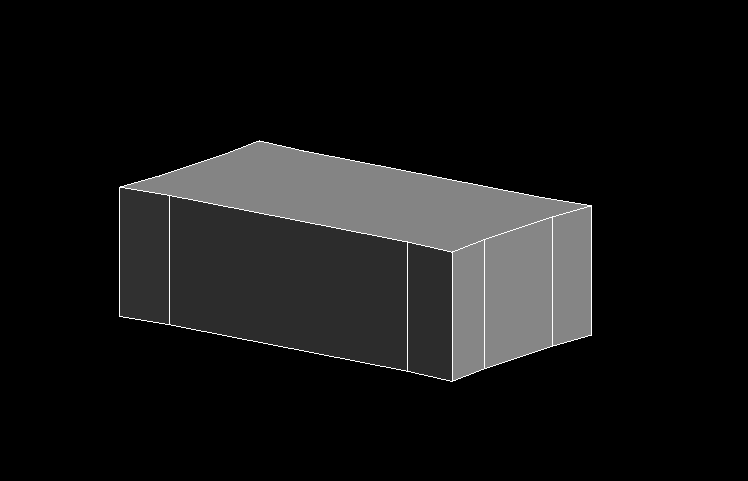

1、新建一个族样板，利用创建下的拉伸命令，根据古建筑屋顶平面图绘制拉伸，如图所示。

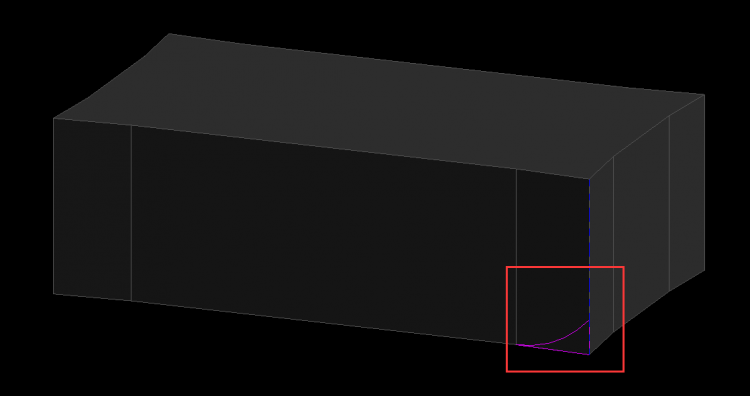

2、利用空心旋转命令，注意空心旋转的拾取面和轴线，红线为拾取面，蓝线为轴线，如图所示。

3、完成空心旋转，另外三个角相同方法**，使四个角形成向上翘曲的线条，如图所示。

4、利用实心放样命令，拾取飞檐边界，如图所示。

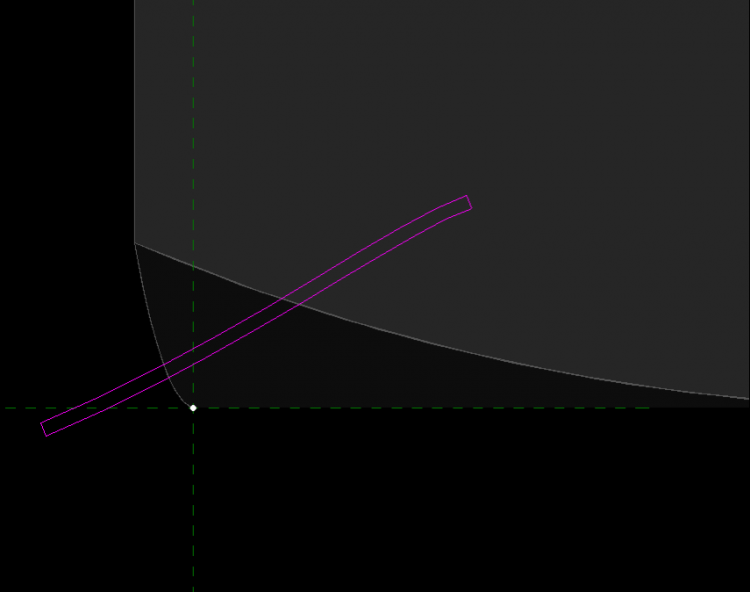

5、完成路径，编辑放样轮廓，如图所示。

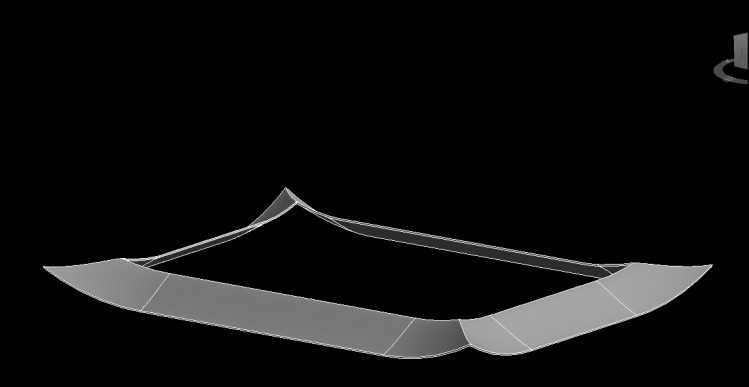

6、完成放样，如无法放样则需要反复调整放样轮廓，然后完成放样。shanchu第一步绘制的拉伸，最终飞檐效果如图所示。

意义：Revit软件中每个构件都是由族创建的，其中软件中不包含的构件可以通过族和体量进行创建。那么古建筑中的飞檐还有斗拱等构件都可以通过族命令来进行创建，合理运用。
