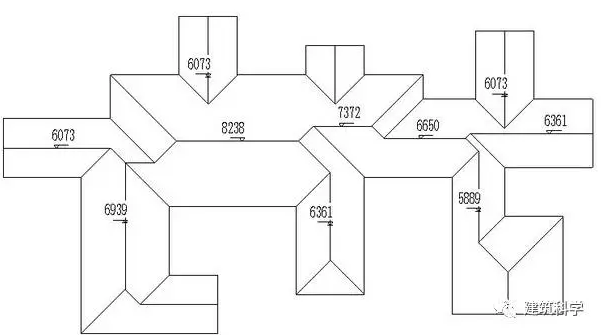

今天的REVIT每日一技是关于屋顶高度的准确定位。做屋顶设计的时候，当是相当的方便，比如说做一些别墅的坡屋顶，自动生成的屋顶迹线那个高效，而且也非常准确。可是，虽然对于绘图来讲提高效率和精度了，但是对于施工单位来说，软件自动生成屋顶高度多半顶高或者板底高都是碎数，如下图：

    对于设计单位，这样的图纸也不好看，所以，除了让软件自动按某种坡率或角度生成外，也要进行一些微调。

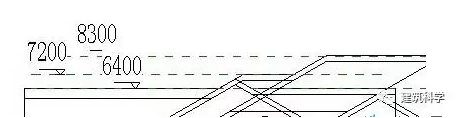

    所以，对于这种情况，我们可以先在立面上绘制一些整数高度的参照平面，如下图：

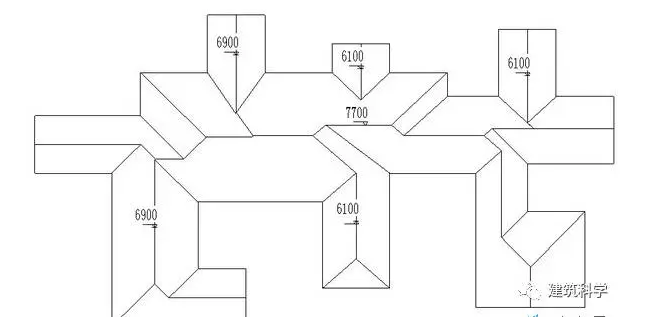

    并用对齐命令对屋顶上边缘进行对齐操作，就是满足我们对屋迹高度进行整数定位，如下图：

    总结：一句话，Revit坡屋顶可以在立面上对齐顶的高度。注：只能对齐屋面板顶高度!

    如果需要控制板底高度，那推荐使用坡度箭头。今天的REVIT教程之屋顶高度的准确定位就结束了，喜欢的多多关注我们吧。
