AutodeskRevit中的所有图元都是基于族的，族是某一类别中图元的类，一个族中的图元有可能部分或全部属性相同，但属性的设置是相同的。由于族制作的工程量巨大，且繁琐，是BIM建模中耗时较长的一件事。但如果一个工程项目所使用的机械或者设备，现有的自带族无法满足建模深度要求，则需要设计人员自己建立族。
今天周站长带领大家以一个管道附件---球阀为例，演示族建立的基本过程。

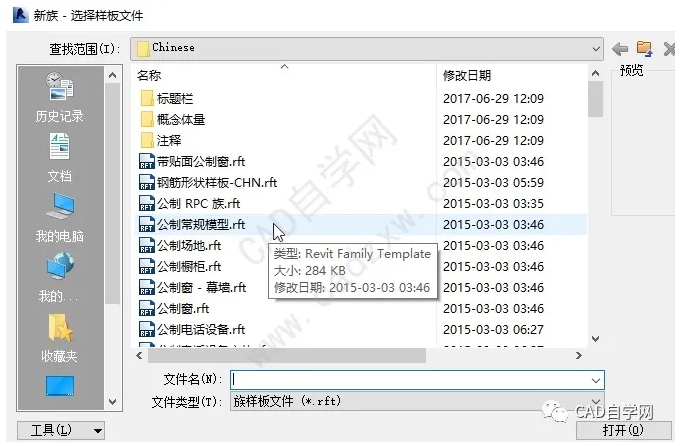

Step1：打开AutodeskRevit软件，族，新建，弹出族样板选择对话框，选择“公制常规模型”，如图1所示，选中之后，选择“打开”。
图1族样板文件选择

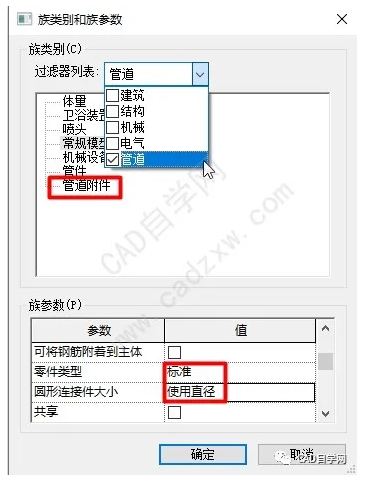

Step2：设定基本属性。点击菜单栏中的“族类别和族参数”，弹出“族类别和族参数”对话框，如图2所示，过滤器列表中只勾选“管道”，随后在下方列表中，选择“管道附件”，在BIM中，阀门属于管道附件。零件类型选择“标准”，圆形连接件大小选择“直径”。

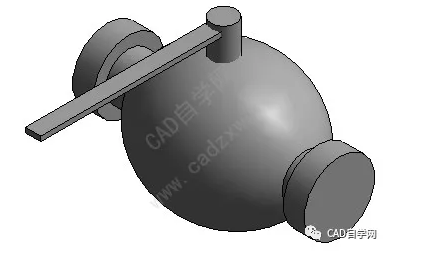

Step3：建模。确定一个工作平面，准备建模。这里以“前立面”为基准面，做阀门的轮廓截面，标记好尺寸之后，确认此模型。如图3所示。
图2族类别和族参数
图3球阀模型轴侧视图

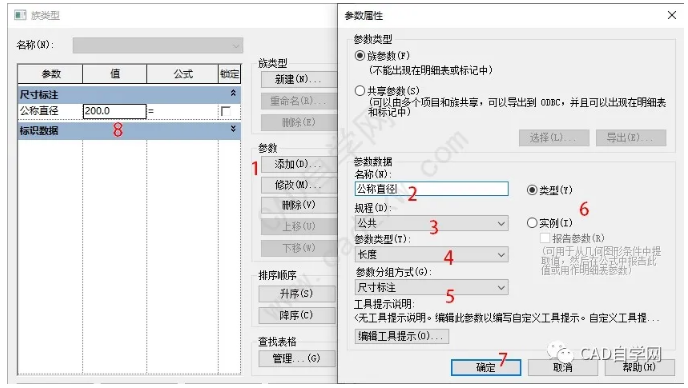

Step4：建立族类型参数。一般地，一个族文件包括多个族类型参数。菜单栏【创建】---【族类型】，弹出“族类型对话框”，如图4所示，点击“参数添加”。输入参数名称，参数类型，添加值或方程式等，确认参数。
图4添加参数
Step5：建立连接件。【创建】---【管道连接件】，选择要创建的平面，一般的控制阀类都有进口和出口，因此需要创建两次“连接件”。
图5创建“连接件”

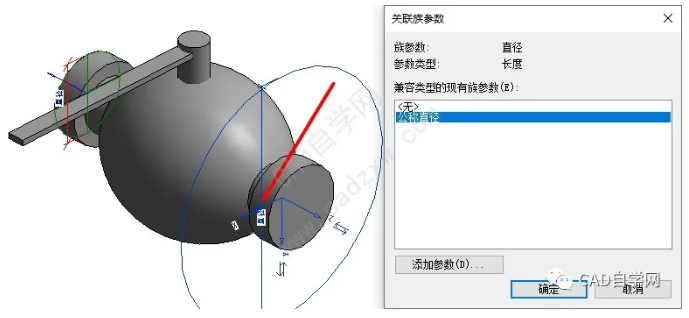

当把连接件放置于阀门进出口之后，此时的连接件还与参数没有关联，连接件的作用是，将来载入族之后，可以进行拉伸管道操作，也可以放置于已经绘制好的管道中。此步骤可以总结为：一选中（连接件符号），二点击（关联族参数符号），三选择（要关联的参数），四确认。
将进出口连接件关联完毕之后，保存族文件。
Step6：验证族文件。新建---管道样板---在作图界面绘制一段管道。注意，为演示期间，我们只做了DN200，因此，管道的口径应该也选择200。
操作：菜单栏【插入】---【载入族】，浏览至Windows资源管理器，找到我们刚才做的族文件，随后点击打开，此时我们的族文件并没有出现，转至菜单栏【系统】---【管路附件】，点击“管路附件”之后，我们的族文件就出现了，随后点击鼠标拖动放置。

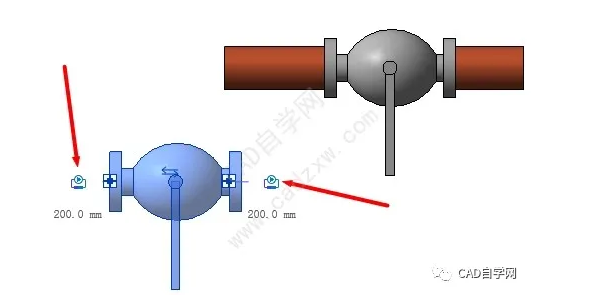

图6族文件放置
如图6所示，可以在一段直管中直接插入族文件，也可以选中族文件，点击前后两个标记，生成管道。
完，今天的分享就到这里，感谢阅读。
