想要系统性掌握BIM技能，不能只停留在理论知识上，实操也是关键一步。
拒绝纸上谈兵，提升操作技巧，从点滴开始积累。今天我们来学习Revit实操小技巧之门和窗的载入与放置。
门和窗的载入与放置
门和窗是建筑中最常用的构件。在Revit中门和窗都是可载入族。
在项目中放置门和窗之前，必须先将“门窗族”载入当前项目中。门和窗都是以墙为主体放置的图元，这种依赖于主体图元而存在的构件称为“基于主体的构件”，且在放置门、窗图元时会自动在墙上形成剪切洞口，不用在墙上再开洞口，本节将使用构件为项目“７Ｆ”(七层)标准层创建门窗。
(１)门窗属性和类型。单击功能区“建筑→门”命令，功能区显示“修改｜放置门”，如图1所示
图1修改｜放置门
提示：“属性”栏门和窗“底高度”区别:门的“底高度”基本是“０”，而窗的“底高度”是窗台高，所以在创建门窗时候需要注意查看一下“底高度”参数。

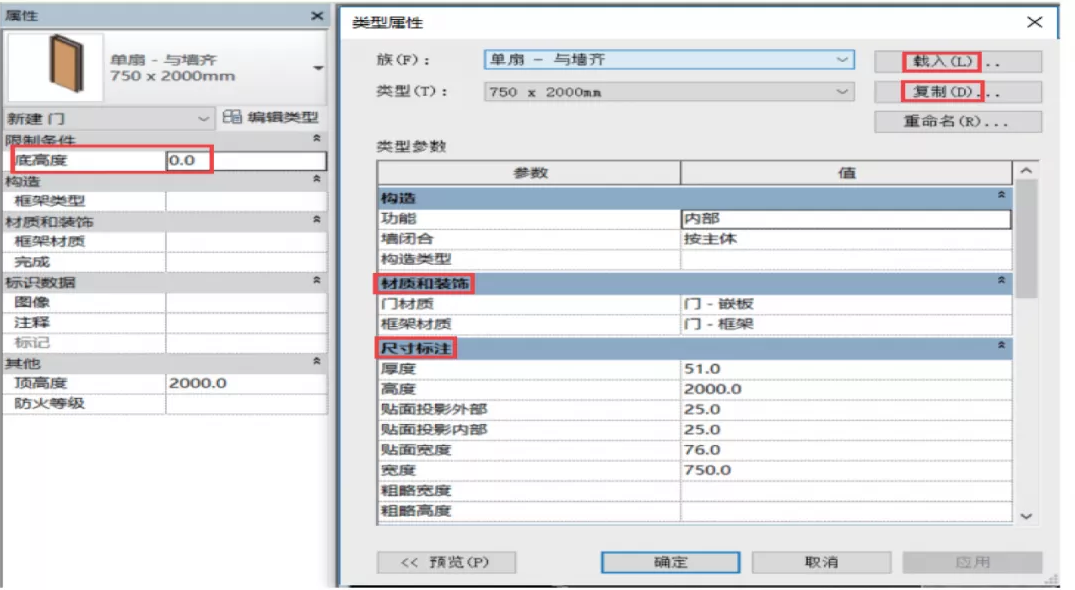

单击门“属性”栏中的“编辑类型”，打开门的“类型属性”对话框，如图2所示，其中可以载入族、复制新的类型。类型参数中常用来修改的基本参数是材质和尺寸标注，这些参数可以按照项目的需求进行修改。
图2门类型属性

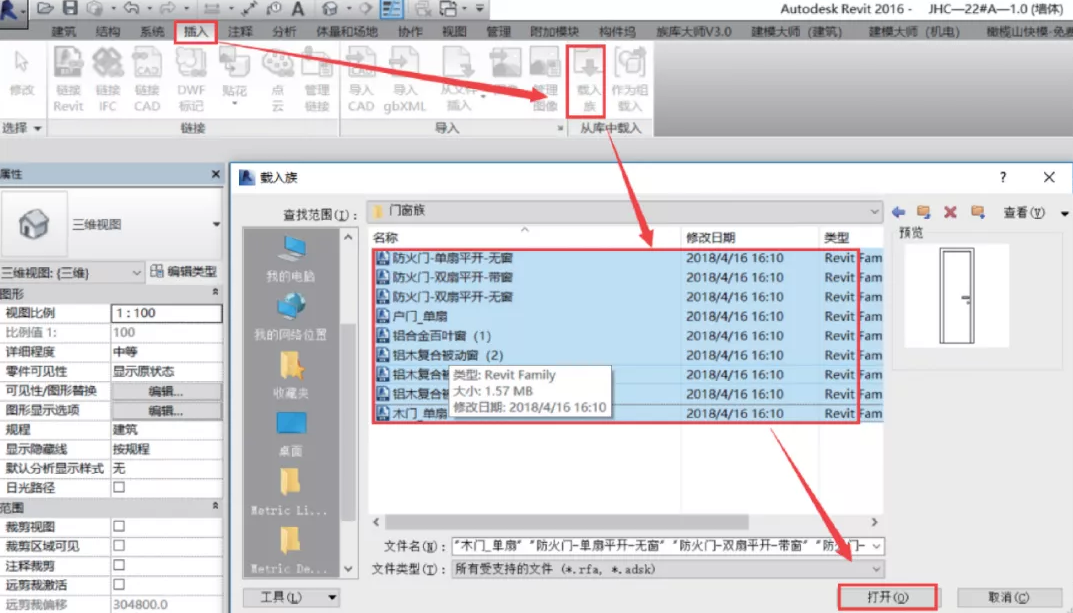

(２)载入门窗族。如图３所示方法载入门窗族。
图3载入门窗族
(３)放置门、窗。接上小节模型，或打开“模型＼第三章＼建筑模型＼ＪＨＣ—２２＃Ａ—１.０(墙体)”模型，进入“Ａ—７Ｆ—１７.６００”楼层平面图，放置门、窗步骤如下:
１)在功能区单击“建筑→门”命令。
２)在门的“属性”栏下拉列表中选择对应ＣＡＤ底图上标记的门、窗标号的门族，此处以“铝木复合被动门＿单扇—ＢＭ１６２２”举例说明。

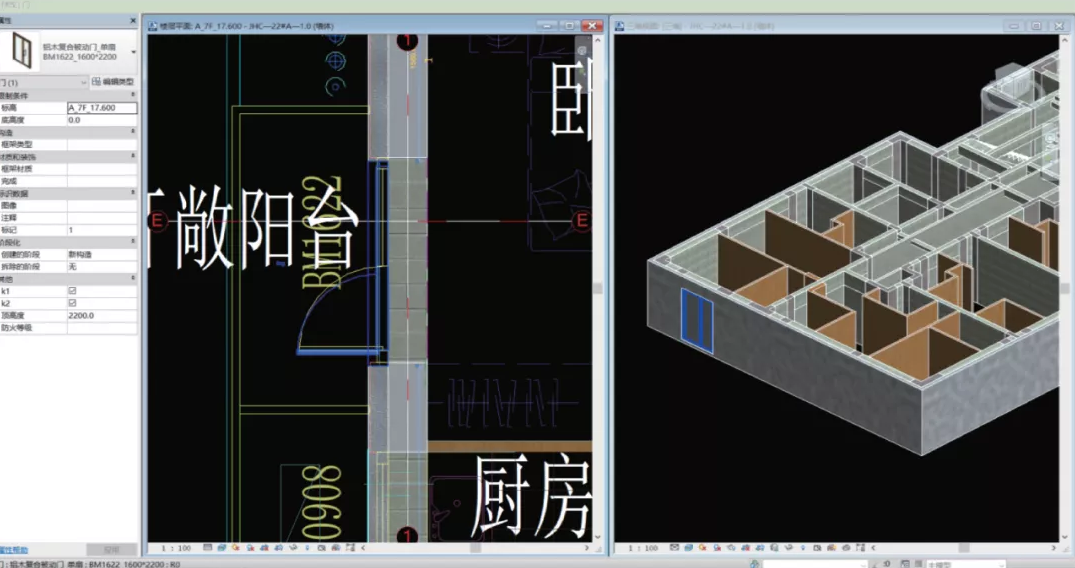

３)鼠标指针移到①轴线与?轴线相交的墙上，等鼠标指针由圆形禁止符号变为“小十字”之后单击该墙，在鼠标单击的位置生成一个门，然后再适当调整它的位置，使其与ＣＡＤ底图中标明的门的位置一致，如图4所示
图4放置门
提示：单击门上蓝色的翻转按钮(或者是<Spacebar>键)，更改门的方向。

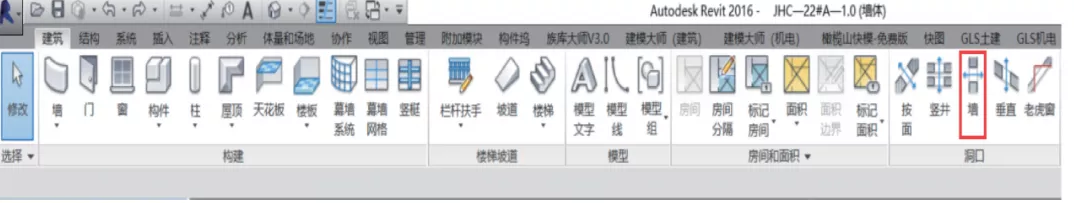

４)因加气混凝土砌块墙外还有保温墙体，所以放置门、窗时，需结合剖面框对相对在内部的加气混凝土砌块墙进行开洞处理，可以使用“建筑→洞口→墙”来开洞，如图5所示
图5开洞

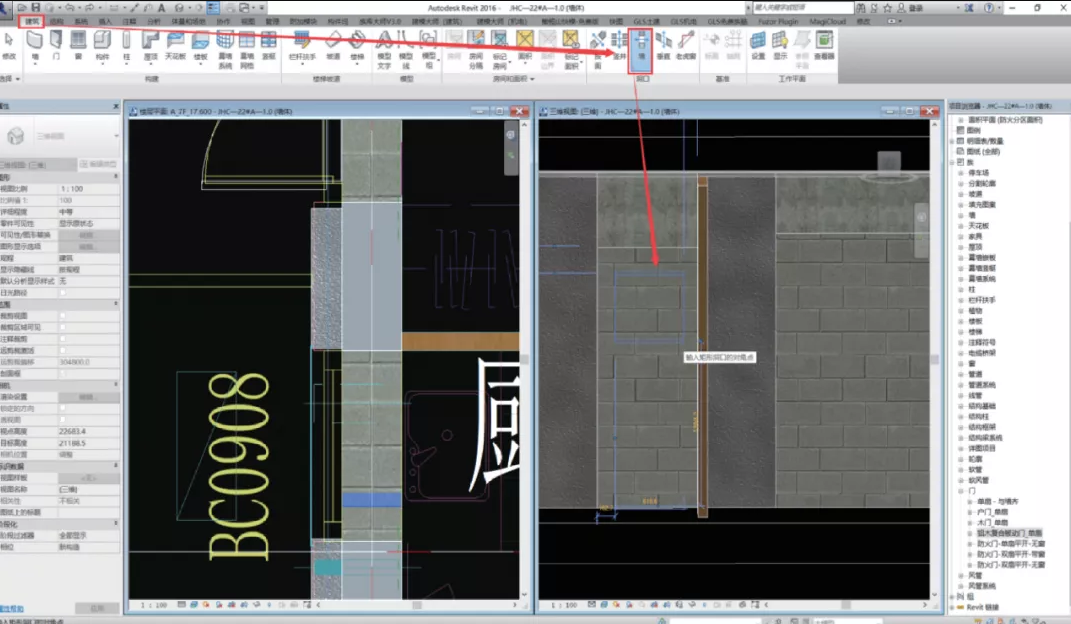

此命令下选中墙体，放置洞口的框，然后选中此框，可通过选中其边界上的“小三角”来调节到合适位置，按<ＥＳＣ>键退出即可，效果如图6~图8所示
图6放置洞口

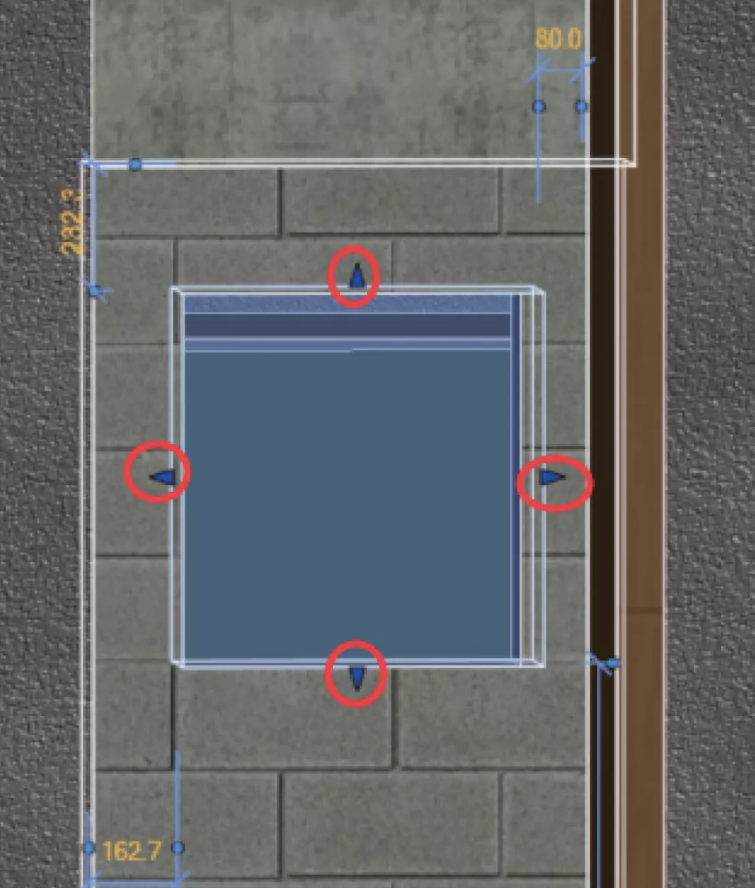

图7洞口调整

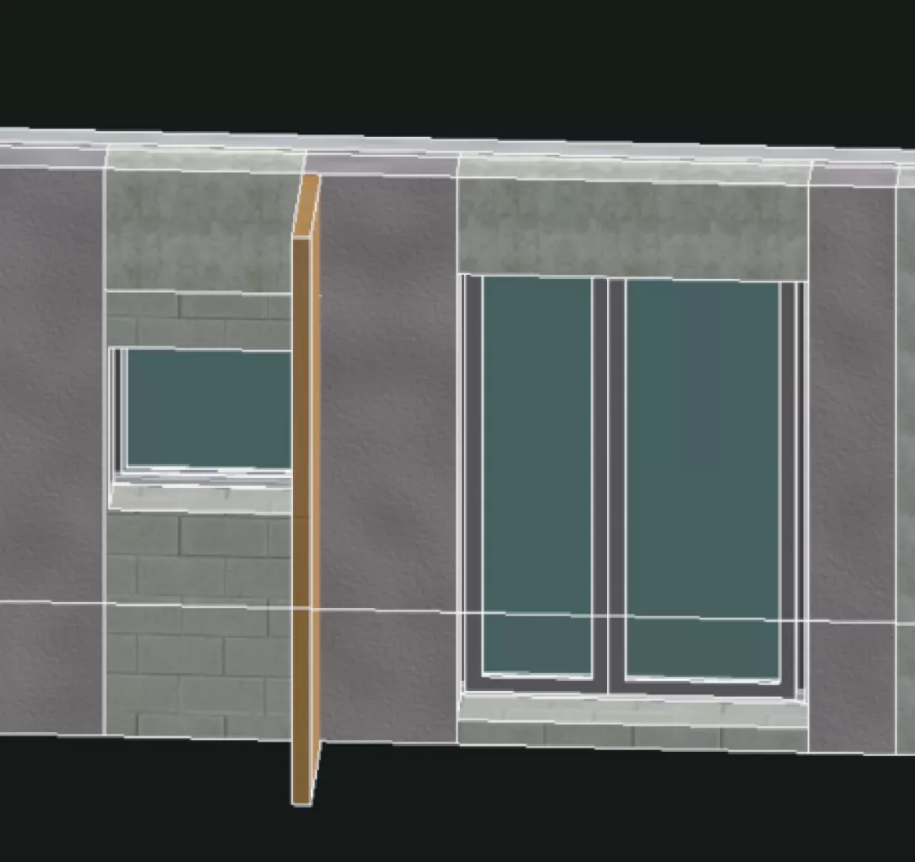

图8洞口剪切完成
提示：放置窗的步骤与上面介绍的门步骤相同，但请注意窗在放置前需将底高度设置为“９００”
５)本层门窗放置完成。如图9所示
本层门窗放置完成
