提出问题：

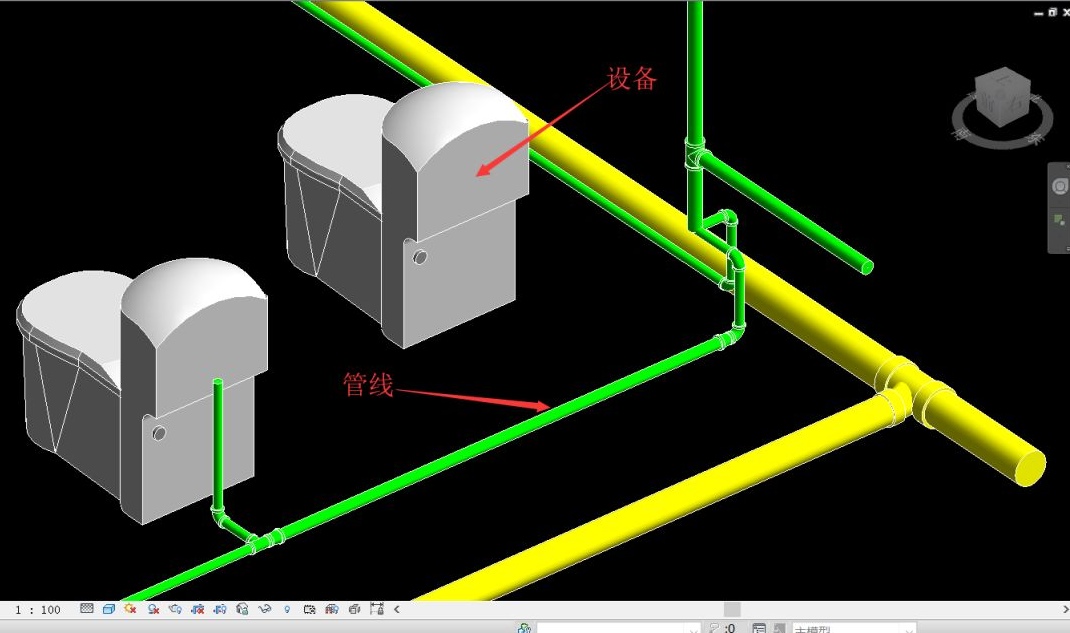

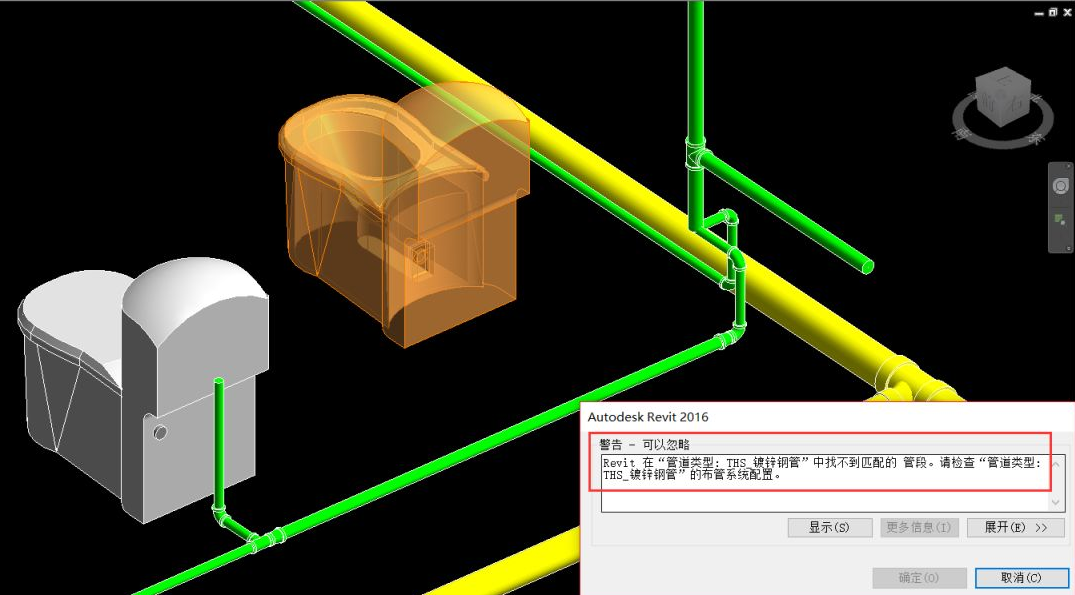

    设备与管线的连接时出现布管系统配置找不到匹配的管段的警告，导致无法连接。

    如下图：

    解决办法：

    这时我们需要查看设备连接件（选中设备进行族编辑）的管径数值，与其所连接管道的管径列表中是否也具备这一数值。若无则需要选中管道新建该管径数值。即可实现设备连管道。具体操作请依据以下图片：

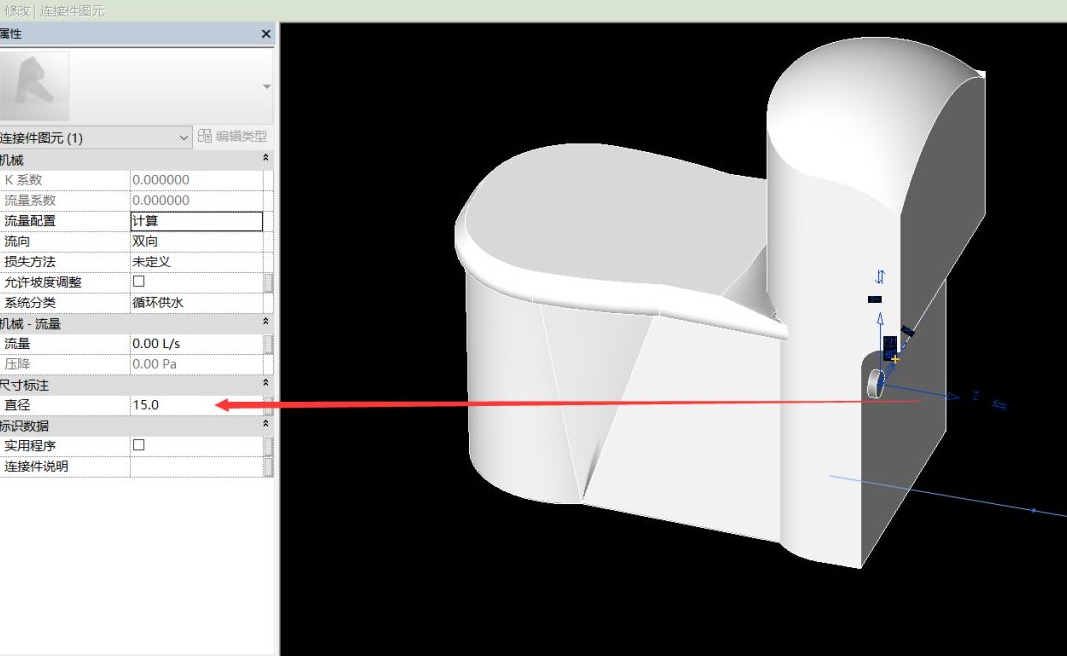

    Step1：

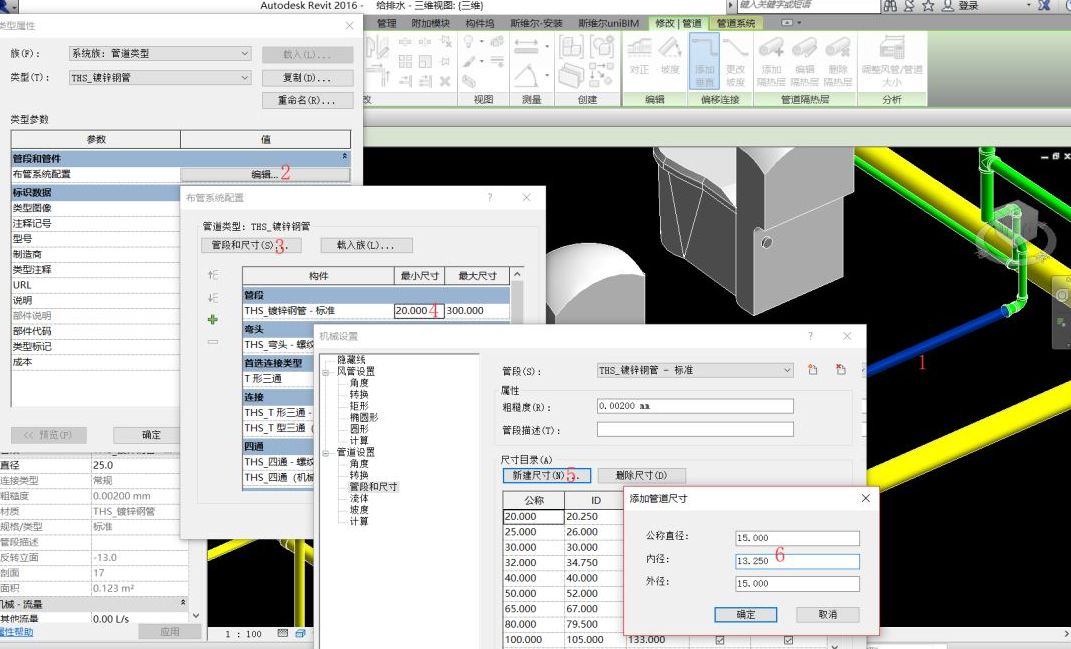

    Step2：

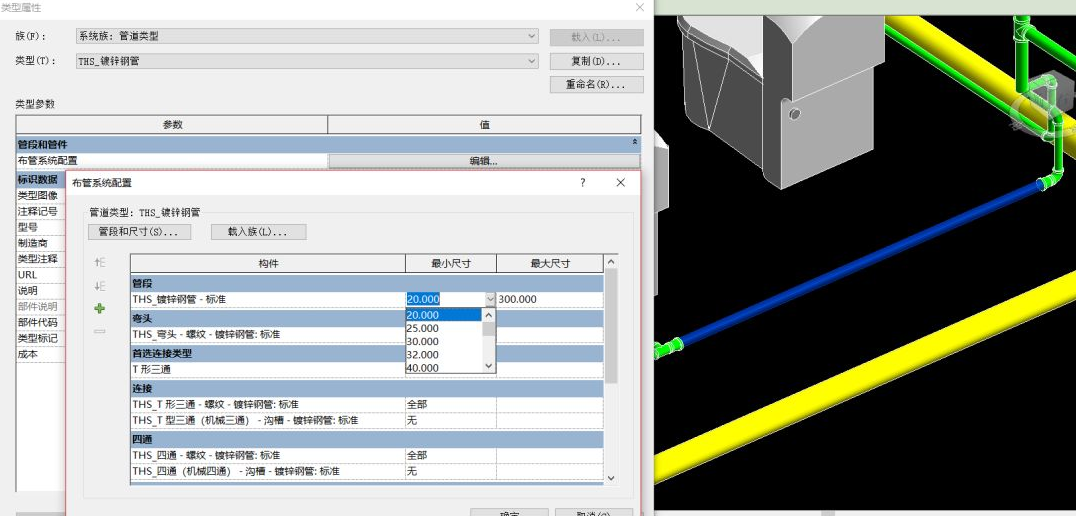

    Step3：

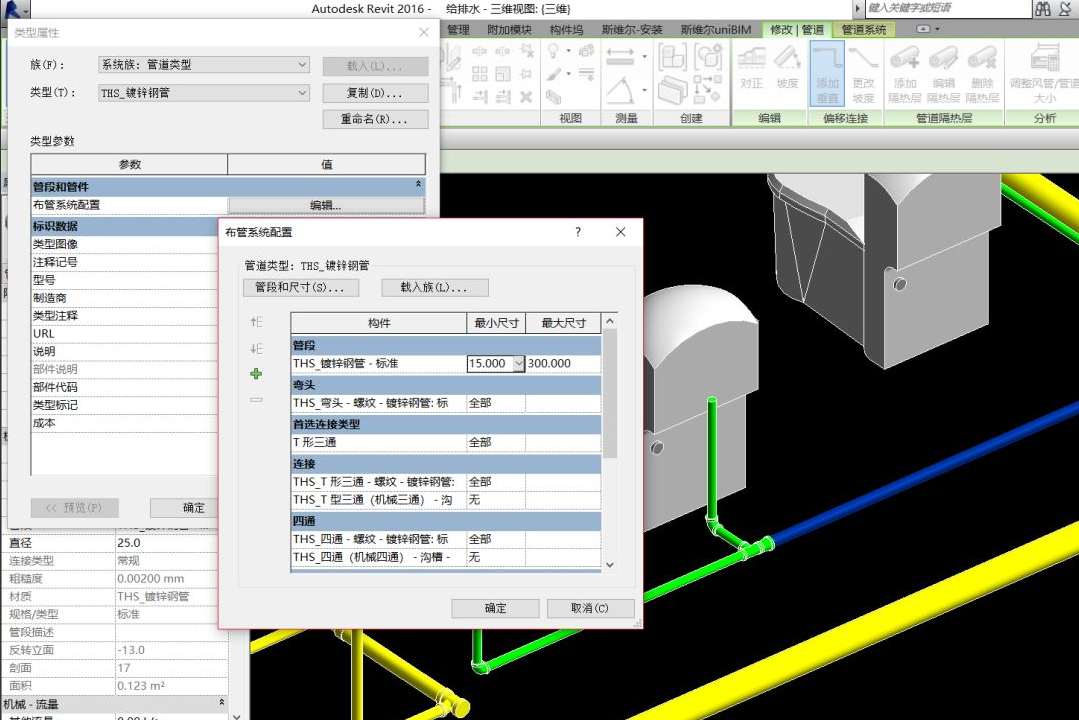

    Step4：

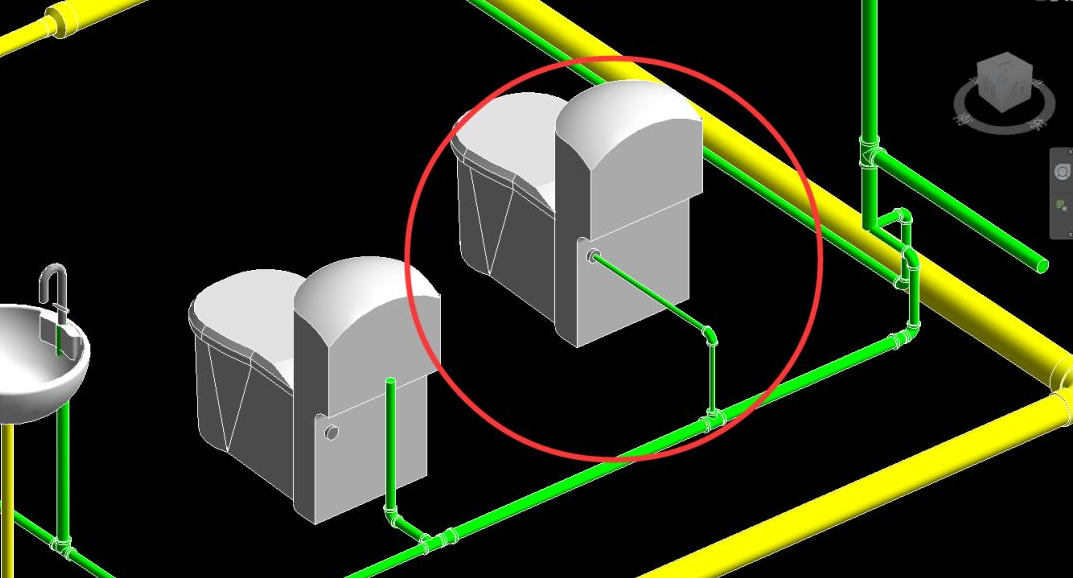

    Step5：
