如何比较模型两个版本的差异？
变更是实际工程项目在设计和施工过程中不可避免的，项目越复杂或规模越大，要检查发现模型变更位置的难度也越大。NavisWorks提供了一个模型比较功能，可以对两个模型或选择的对象进行比较，并通过颜色来标记“相同”或“差异”的模型构件，可极大提高模型检查的效率和准确性。操作步骤如下：
附加要进行比较的两个模型（前后两个版本的模型）
在“选择树”窗口(见图708)选择要进行比较的两个模型（使用Ctrl键或Shift键多选）
图708：选择树窗口

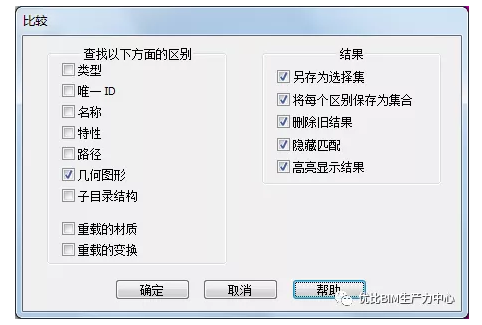

功能区：“常用”>“比较”，在“比较”窗口（见图709）勾选需要的选项
图709：“比较”窗口
通常情况下比较模型差异主要是几何图形，例如对象位置的差异、是否增加或减少门窗或尺寸的大小差异等等，所以图709：“比较”窗口左侧的“查找以下方面的区别”选项很重要。如果都勾选，模型比较后的结果可能毫无意义，因为几乎都有区别，所以，一般情况下只需勾选“几何图形”即可，而其它选项则根据需要勾选。
图709：“比较”窗口右侧的“结果”选项，通常建议全都勾选，特别是“隐藏匹配”，模型比较之后会把匹配的模型自动隐藏，以便于检查不匹配的模型。而“高亮显示结果”就更为重要，对于不匹配的模型用高亮颜色来标识。

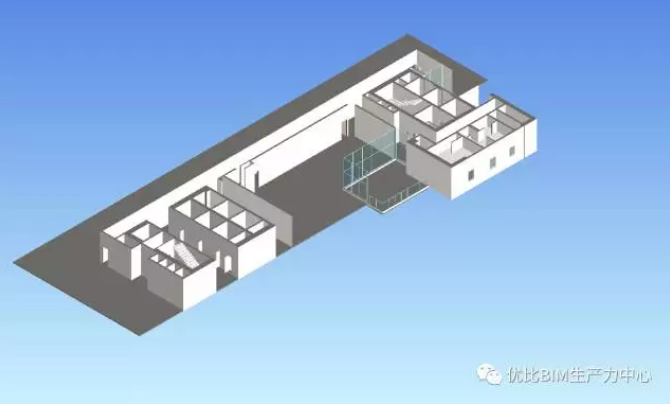

点击“确定”按钮后进行模型的比较，模型的显示从图710的原始显示状态转换为图711的比较后的显示状态。
图710：模型原始显示

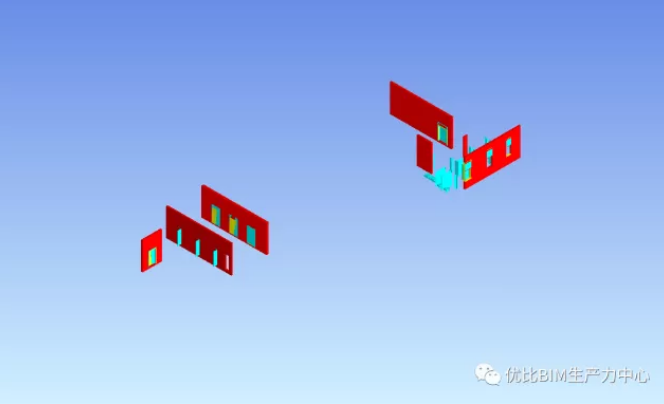

通过不同的颜色显示模型比较后的匹配情况：
红色：具有差异的项目。
黄色：第一个项目包含在第二个项目中未找到的内容。
青色：第二个项目包含在第一个项目中未找到的内容。
图711：高亮显示不匹配的模型对象
模型比较后，如果把图709：“比较”窗口右侧的“结果”选项中的“另存为选择集”勾选，可在选择集窗口（图712）更容易地找到不匹配的模型对象，此外，还可以按图712：集合窗口上方的“添加注释”按钮，对需要添加注释的集合增加“注释”。
图711：集合窗口

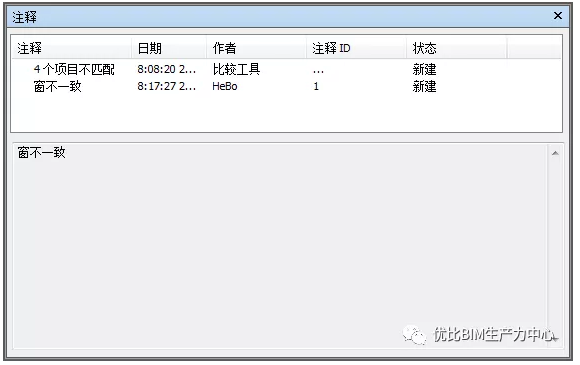

如果添加了注释，可以在图713：注释窗口看到注释的内容。打开“注释”窗口的快捷键是Shift+F6，或者在“功能区”：查看>窗口，勾选“注释”也可打开图713：注释窗口
图713：注释窗口
在比较完成后，要取消不匹配模型的高亮显示，可在功能区：常用>全部重置>外观，恢复模型原来的颜色。
