Revit中没有提供专门用于创建管道系统图的工具，需要用户手动添加创建，下面小编带大家看看如何绘制给排水管道系统图？

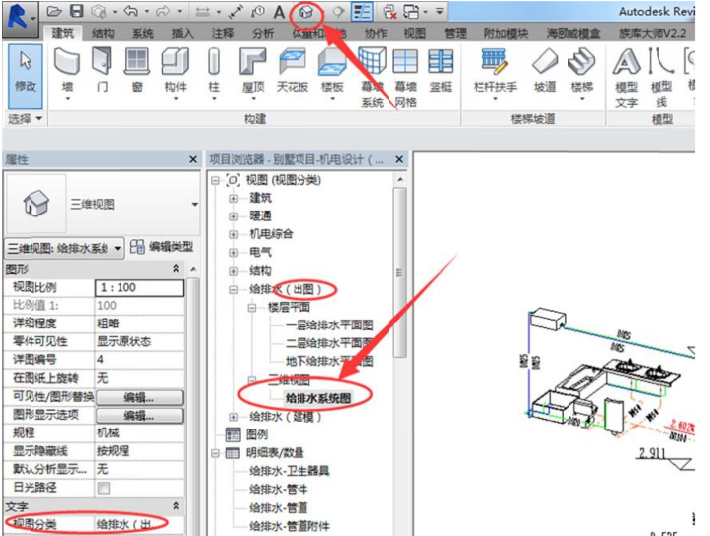

1、模型绘制完成后，打开三维视图，先复制一个三维视图作为出图用的视图并命名为“给排水系统图"；

2、在视图控制栏将视图的详细程度修改为“粗略”，使管道以单线显示，图形显示样式修改为“线框”或“隐藏线”模式；

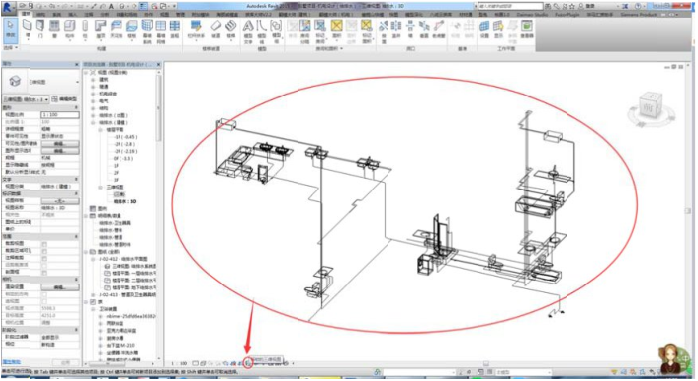

3、将三维视图调整至适合的位置，点击“解锁的三维视图"命令，选择“保存方向并锁定视图"来锁定视图；

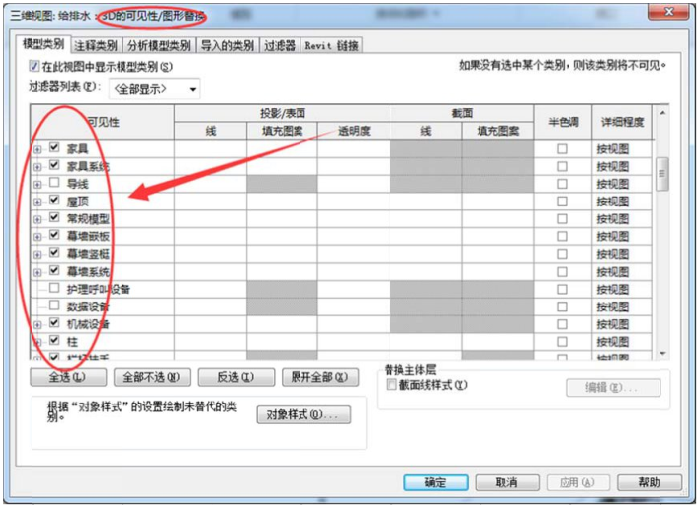

4、使用"WV"快捷键打开“可见性/图形替换”将不需要显示的模型取消显示；

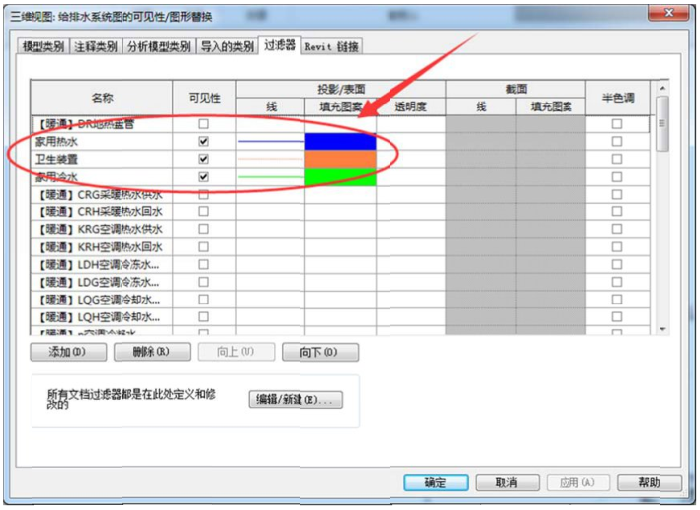

5、如果只想显示给水或排水某一种系统类型，用户可以通过创建“过滤器”来控制图元的显示；

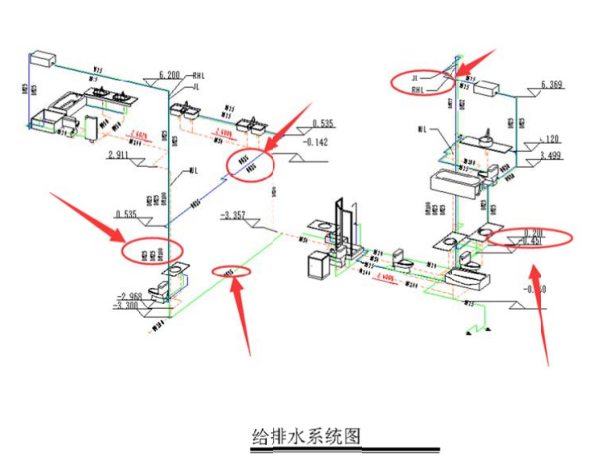

6、使用标记注释命令来对管道进行标记，注释管径、标高、等信息；

（注：如果三维视图被解锁，注释标记将不显示，点击“恢复方向并显示”可以是标记重新显示，如果调整了视图并重新锁定保存则原来的标记将被删除，不再恢复）
