    Revit坡道喷淋管制作的方法!在Revit中弧形管道一直是一件让人头疼的问题，特别是再加上如果要在螺旋坡道上去创建，那更是让人束手无策了，而且还不能通过放样放样二和体量来实现，因为这样管道就无法正常连接了。其实还有一个变向的处理方法，非常简单也很实用，让我们来试一下吧。

    1.创建辅助线：

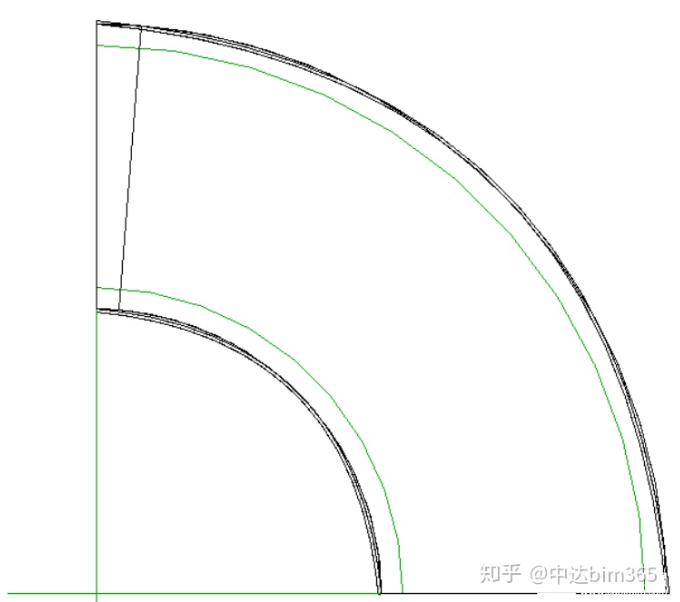

    同样我们用上一次建立的螺旋形车道模型，创建2条辅助线，来定位圆心

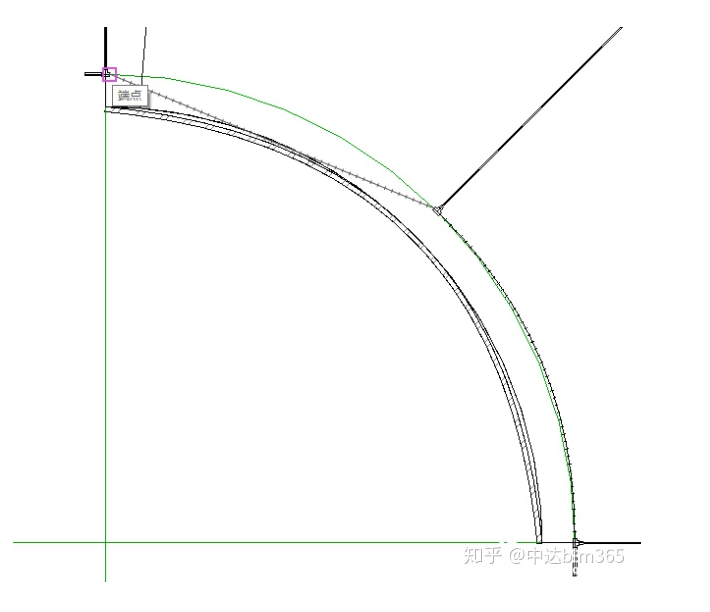

    然后画一段圆弧来定位喷淋主管的位置

    另外支管的末端也可以再画一条辅助线来便于定位

    2.创喷淋支管

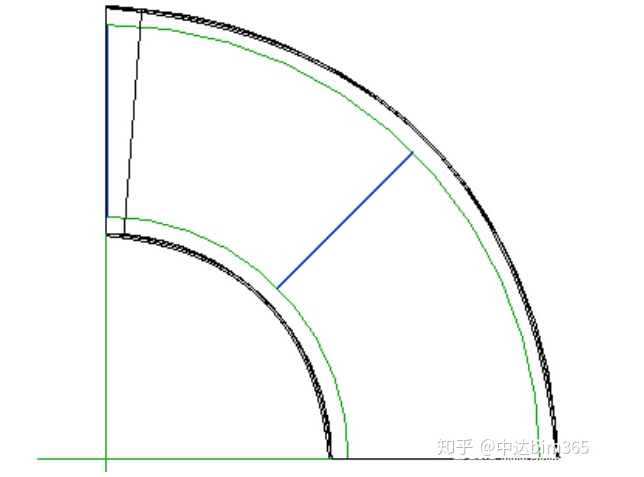

    并在扇形线上先绘制支管(注意标高)

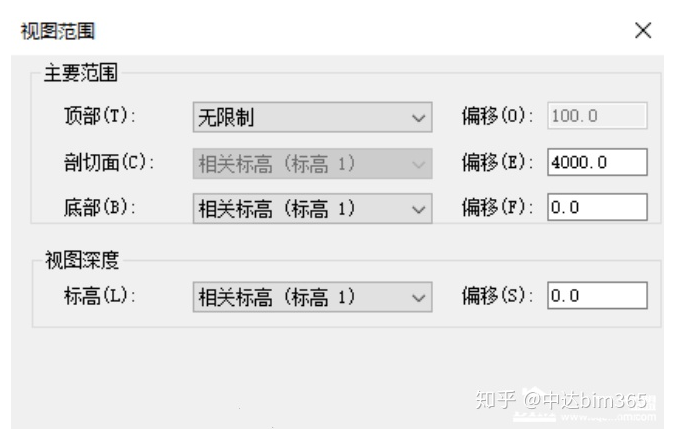

    建议将视图范围顶部范围调高一些，方便后面调整

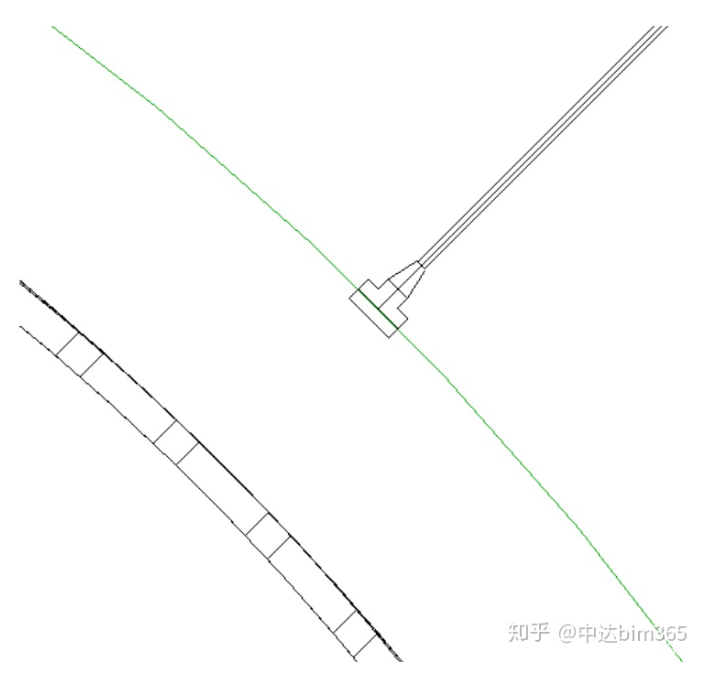

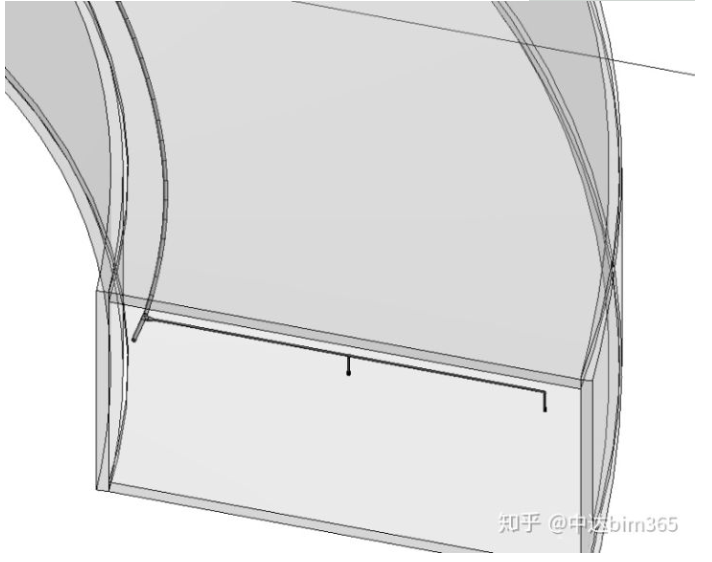

    然后在直线干管的接入位置，先将一端接入，再调大弯头的尺寸

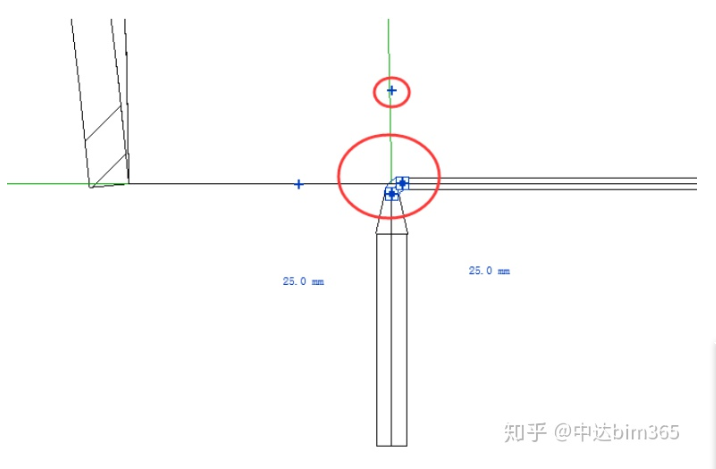

    然后点击+号控件，将弯头变为三通

    中间的支管也先留好管件，然后将多余的管道删除

    3.连接螺旋形主管：

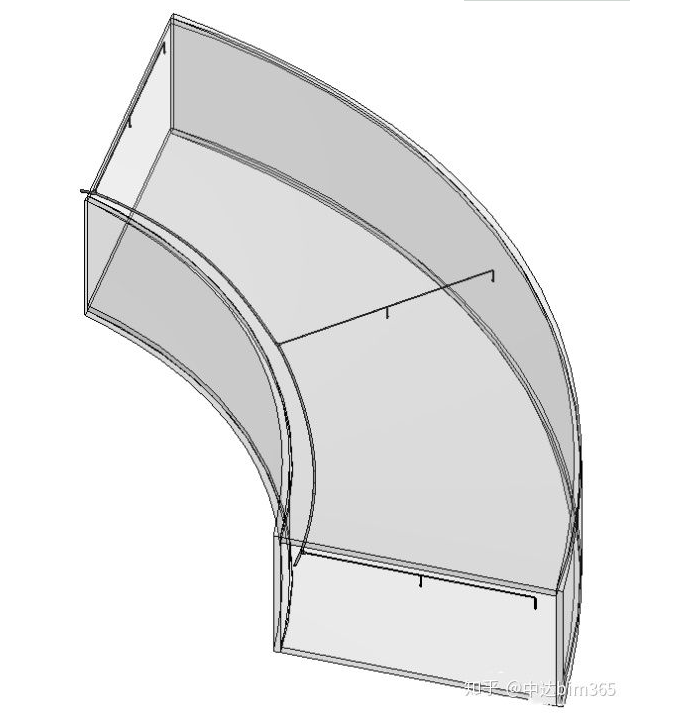

    接下来到了最关键的时候了，创建螺旋形主管

    在Revit中唯一可以弧形绘制，并且在空间中扭转的管道，就是“软管”了

    当然直接绘制软管是无法达到我们预期的效果的，所以才有了前面的铺垫工作

    现在只需要调整好管径，将这些管道使用“软管”功能连接起来就可以了

    提前创建好管件的话，就可以让默认的连接弧度比较接近了

    4.软管控制点调整：

    我们在三维里面查看时会发现，弧度还是有些不正确

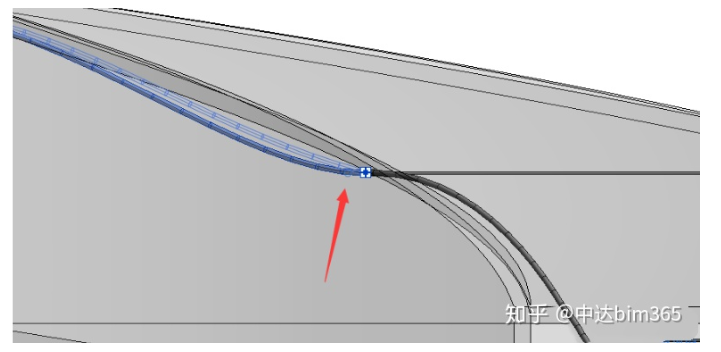

    可以通过拖拽软管的控制点来解决

    默认两端都会有控制点，也可以通过右键选项插入顶点
