Revit如何自定义立面视图与项目方向保持一致?

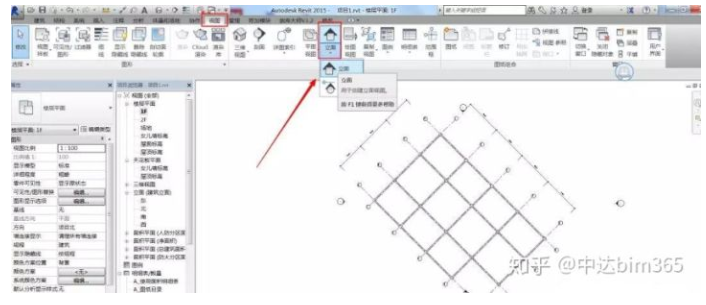

    1、点击“视图”选项卡“创建”面板中的“立面”命令，单击下拉三角形展开，选择“立面”;

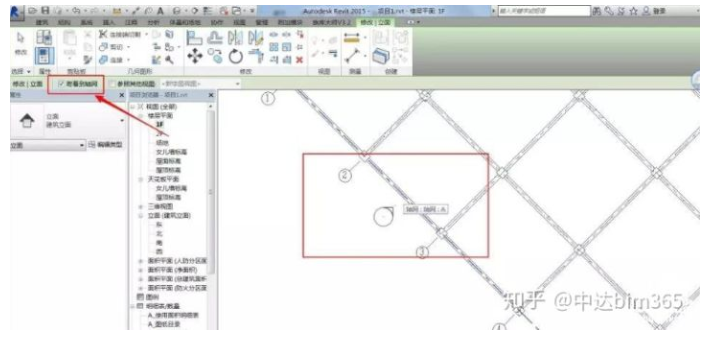

    勾选选项栏中的“附着到轴网”，此时新建的立面视图将会自动捕捉到轴网，并垂直于轴网放置;

    打开新建的立面视图便可以看到项目模型当前面的正视图。

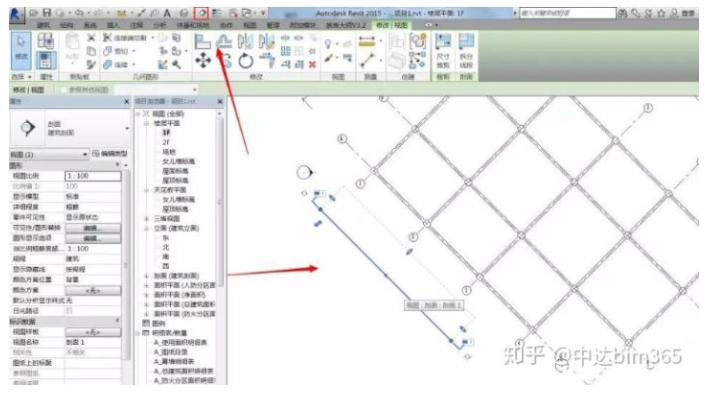

    2、选择快速访问工具栏的“剖面”工具，平行于项目模型的方向上绘制剖面，然后到剖面中查看视图。

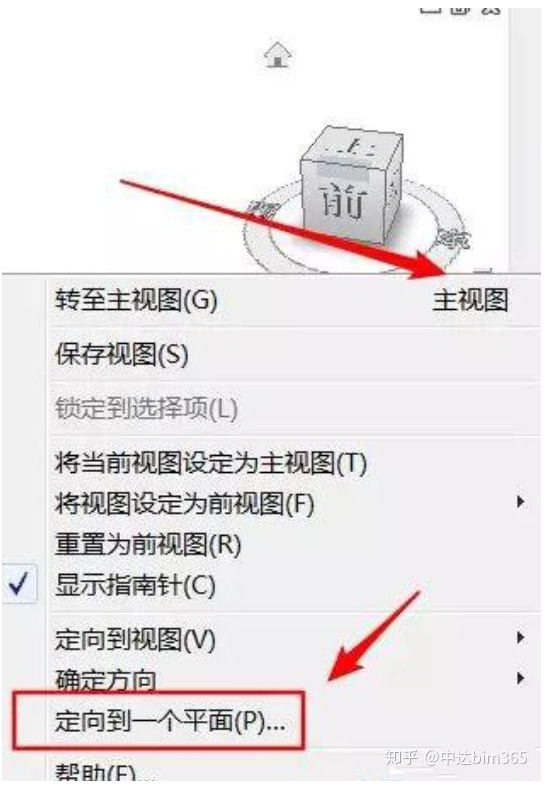

    3、如果我们想在三维视图中查看呢该怎么调整?打开三维视图，点击“Viewcube”下方的三角形展开，选择“定向到一个平面”，然后拾取模型中一个平面即可转到相应的视图平面(如果模型中没有可拾取的平面，可先在楼层平面视图中绘制一个参照平面)。
