您知道绘制时风管尺寸是大小如何设置的吗？

    我们绘制风管时其安装高度如何修改？

    绘制水平风管及立管绘制是怎么完成的？

    不同风管管径大小的对正方式有哪几种？

    为什么绘制风管时总是会产生多余管件？

    1、风管尺寸

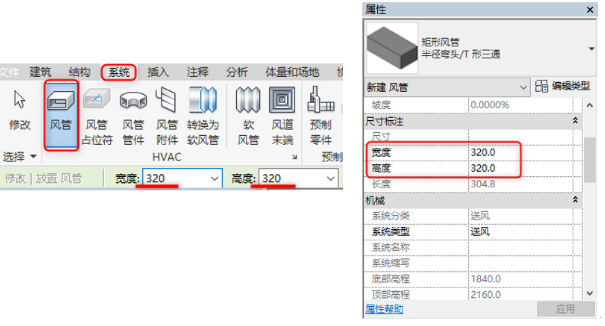

    【系统】→【风管】，修改放置界面跳出可修改风管尺寸，与属性浏览器相关数据可联动修改，如图1所示。

    图1

    2、风管高度

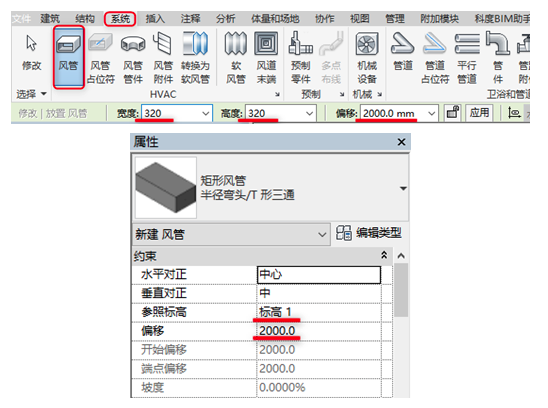

    【系统】→【风管】，修改放置界面跳出可修改风管高度，与属性浏览器相关数据可联动修改，如图2所示。

    图2

    3、绘制水平风管及立管方法

    a.绘制水平风管通过修改放置界面宽度/高度数值完成风管变径尺寸修改及绘制，如图3所示。

    图3

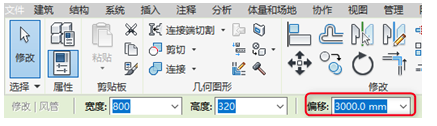

    b.绘制立管风管启动绘制风管前设置并修改偏移高度数值，完成立管绘制，偏移数值小于原始高度为向下翻弯，大于原始高度为向上翻弯，如图4所示。

    图4

    4、风管对正

    a.绘制前设置启动风管绘制命令后出现对正设置，有9种对正方式可选择，如图5所示。

    图5

    水平对正：以风管起始点鼠标方向为依据，风管的“中心”“左”“右”设置为参照对齐，使风管部分边缘线水平对齐，如图6所示。

    图6

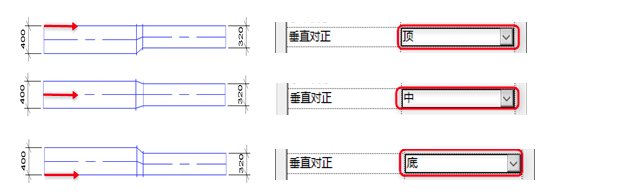

    垂直对正：以风管垂直方向为判断依据，风管的“中”“底”“顶”设置为参照对齐，使风管部分边缘线水平对齐，如图7所示。

    图7

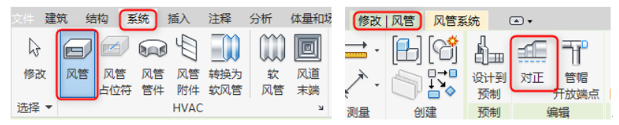

    b.绘制时修改已绘制完成风管可修改风管对正方式，9种对正方式可选择，如图8所示。

    图8

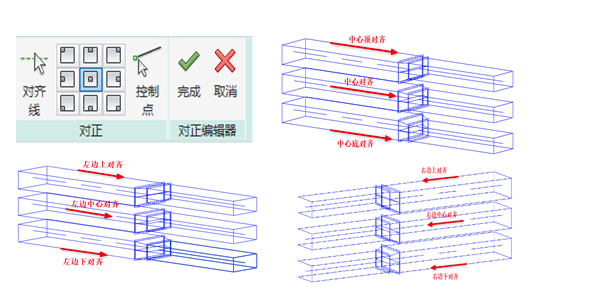

    以九宫格图标显示风管的对正方式，通过点击可修改，控制点作为对正参照端点，以箭头方式显示，如图9所示。

    图9

    5、风管自动连接

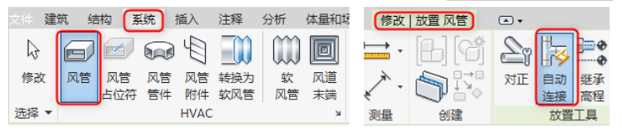

    风管绘制前或者过程中，可以选择打开或者关闭自动连接按钮。

    选择打开“自动连接”可实现连接相同高程的风管，自动生成三通或者四通管件。

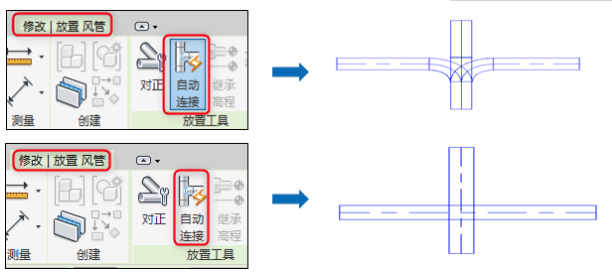

    绘制不同系统风管相同高程时，请关闭“自动连接”，以避免生成不必要的三通或者四通管件，如图10所示。

    图10
