问题：在MEP中家用冷热水和卫生设备管道在3Ｄ图中可以看到，平面上怎么显示出来呢？

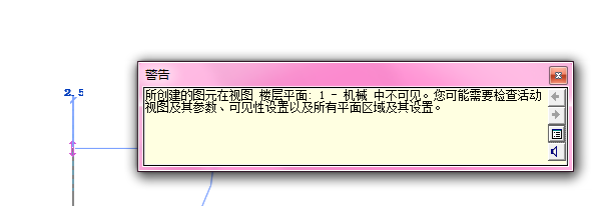

我们在画图时，用到管道画图，可是由于实际需要对系统划分比较明细，当画循环供回水时，平面图上都正常显示，但画家用冷热水或卫生设备管道时就总会提示下面的报错对话框：

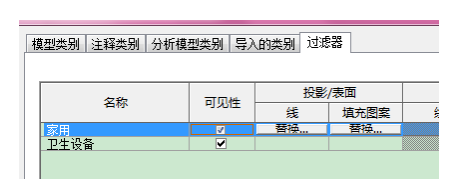

在可见性里模型类别人所有可见性都构上一样无效．原因是软件本身是要求家用冷热水和卫生设备系统在平面不可见的，如果想见就得设置过滤器，打开可见性设置里的过滤器，把相应的勾上就好了，如图：

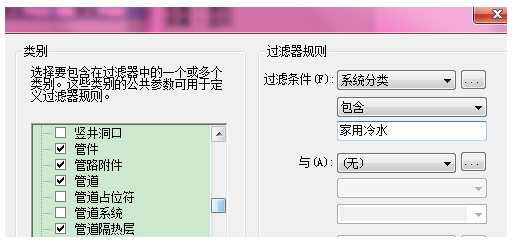

如果没有出现上面的两个名称选项可添加过虑器，设置如下图：
