【柏慕联创BIM技术服务，文/胡林】

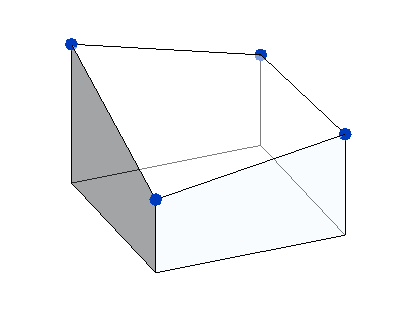

问题：在对体量中常规几何形体进行编辑之后，会出现多点不共面的情况，如图-1所示，我们该如何处理？
方法
1.选用模型线工具，勾选三维捕捉，捕捉形状上已确定的三点绘制三角形，如图-2所示。

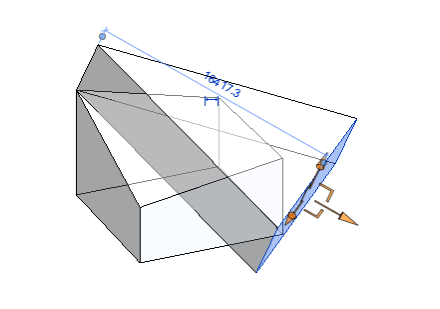

2.选择三角形，创建形状，选择一个侧面移动，如图63所示，修改形状属性为空心。

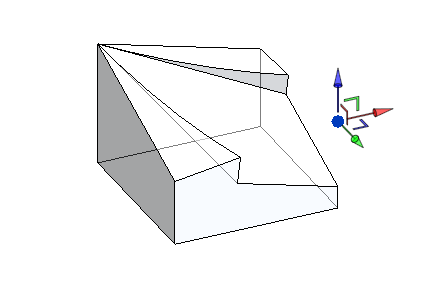

3.选中另外一个点，如图-4所示，向下拖动捕捉到端点，最后删除空心形状即可。

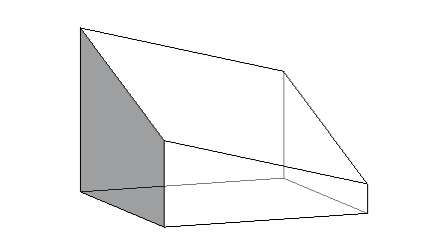

完成效果
