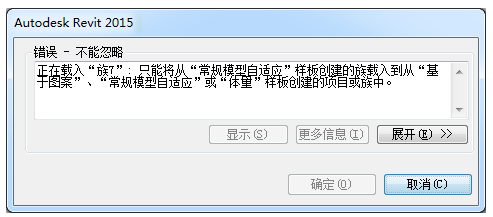

    在昨天（7月2日）关于《每日一技|009Revit中环形阵列控制半径和阵列数量的方法》一帖发出后，引发了众多BIMer关于求助法兰的螺栓如何参数控制个数和跟随法兰盘大小移动的问题，针对这一问题我们对应单独发一篇教程，在体量环境下完成环形阵列时如何控制半径和阵列数量的方法。但有网友发现体量环境下族类别不方便修改，而且不能与常规族嵌套。如下图1-1。

    图1-1

    在这里首先感谢广大同仁对柏慕联创BIM技术服务的支持。

    针对以上问题和思考，我们将用常规族样板实现环形阵列时如何控制半径和阵列数量的方法。

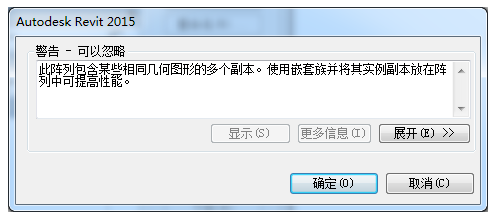

    跟螺栓型号先做好，嵌套在法兰族里，应为使用嵌套族放在阵列中可提高性能，如图1-2

    图1-2

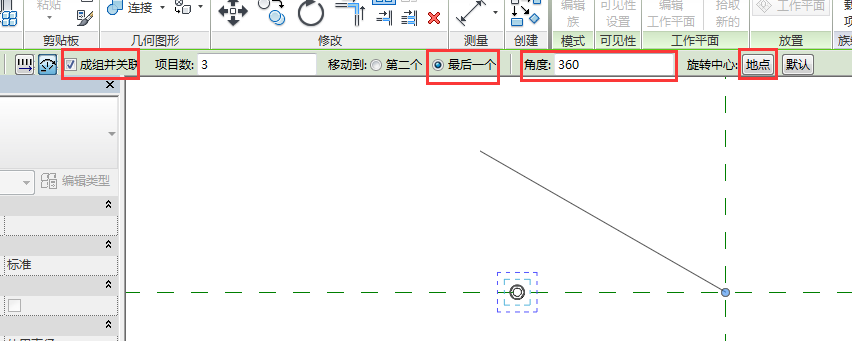

    选择径向阵列

    勾选成组并关联

    选择最后一个

    单击地点，放置到旋转中心，

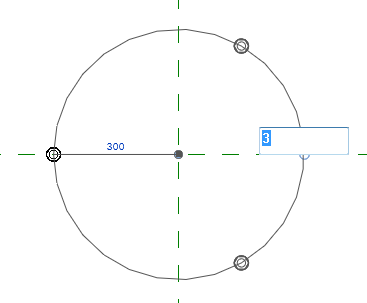

    设置角度为360。单击Enter键完成阵列。如图1-3、1-4所示。

    图1-3

    图1-4

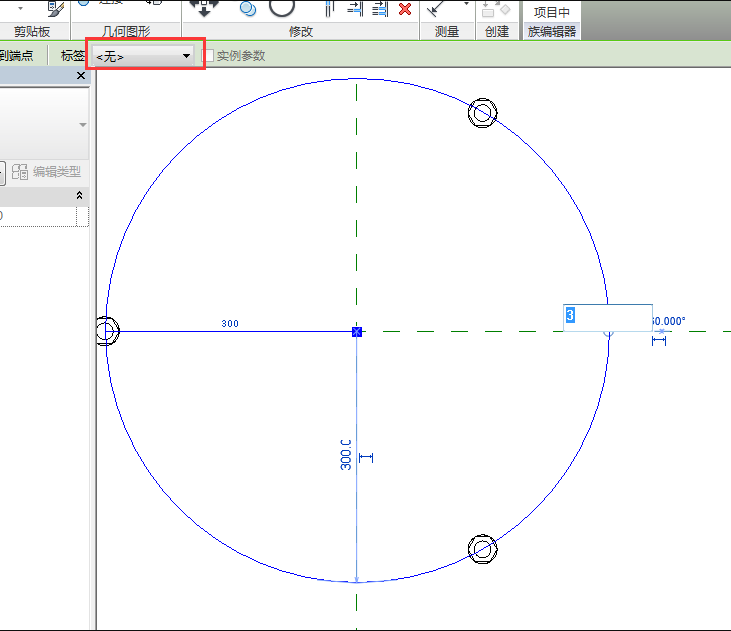

    2、选中已阵列的螺栓，选择阵列数在标签栏添加参数n，如图1-5、1-6所示。

    图1-5

    图1-6

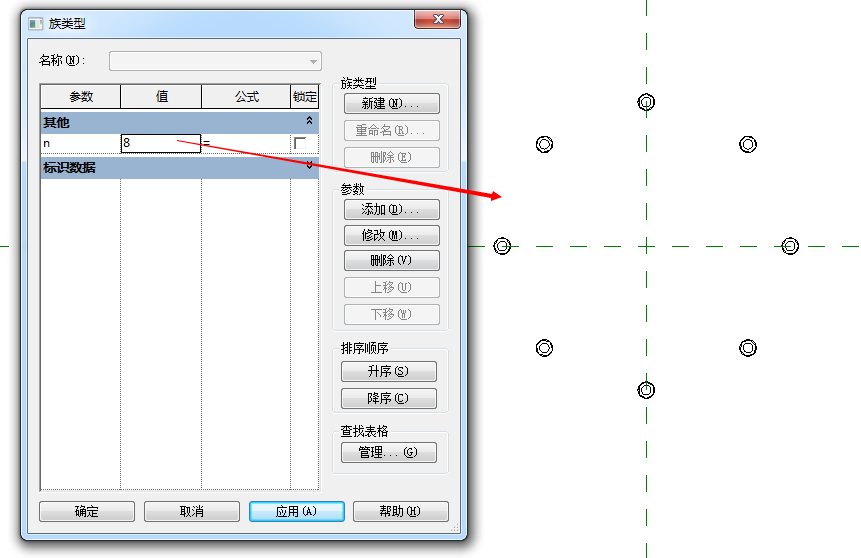

    现在已经完成了个数的参变，如图1-7.

    图1-7

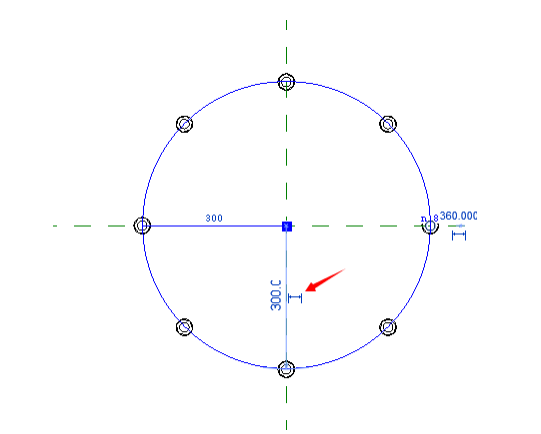

    现在完成半径的参变，选中阵列螺栓，单击半径临时尺寸使其变成永久尺寸，选中该尺寸标注，为其添加参数r.如图1-8、1-9所示。

    图1-8

    图1-9

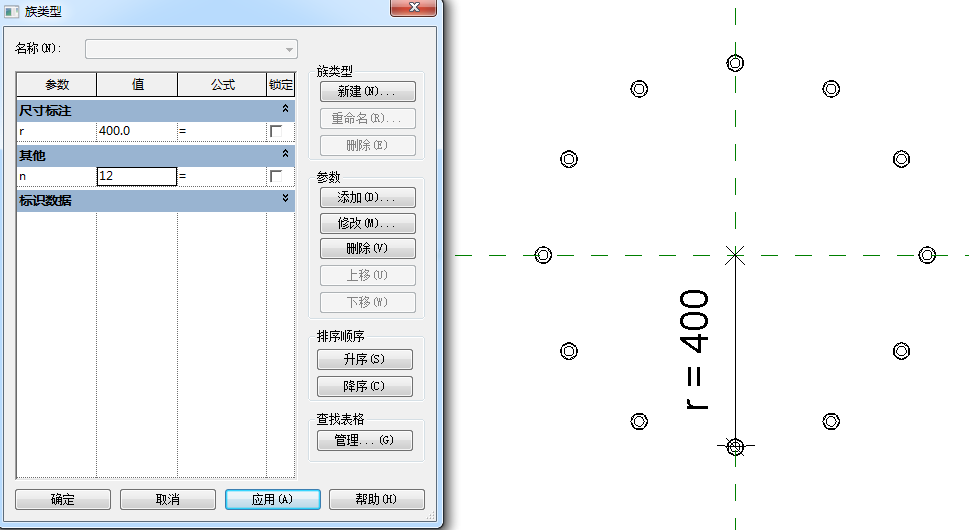

    现在就完成了，半径和个数都可参半的法兰螺栓了。
